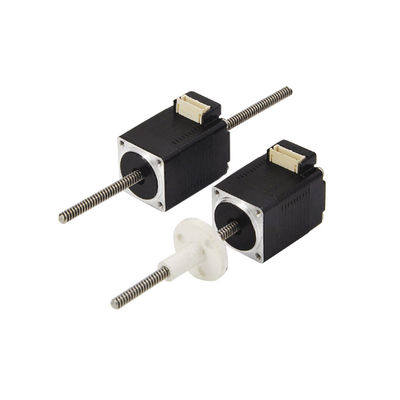

| ブランド名: | PRMCAS |
| モデル番号: | 20LHS0494/0244/0164シリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
1対象アプリケーション
ハイブリッド線形ステップモーターの駆動原理はステップ技術に基づいています.モーター制御器は,正確に制御された電流を出力してモーターを動かす.高精度位置制御を達成するために回転運動を線形運動に変換実際の適用プロセスでは,モーターコントローラーは,フルステップモード,ハーフステップモードなど,さまざまな制御モードに従って動作します.これらのモードの選択は,モーターの回転速度と位置制御の正確さに影響しますまた,さまざまなアプリケーションの要件を満たすために,スクリューリードとストロックの様々な種類があります.
利点:
ハイブリッド線形モーターは,他の線形トランスミッションシステムと比較して複数の利点があります.
1精度制御: 高精度位置と速度制御を達成できます.
2高い負荷能力:大きな負荷に耐えることができ,様々な用途に適しています.
3信頼性:長持ちし安定性があり,保守が少なくなります.
4シンプルな構造: 構造は比較的シンプルで,設置と保守が簡単です.
5低騒音:通常,騒音は低で,静かな操作を必要とする環境に適しています.
ハイブリッド線形モーターは,幅広い応用シナリオがあり,自動化,機械,精密機器の分野で対応するアプリケーションがあります.鉄鋼などの製造業で自動制御システム,生産ラインの位置制御,材料輸送および分類に広く使用されています.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ 8 |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHSシリーズ Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/FAZE |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
20LHS0494
20LHS0244
20LHS0164 |
双極性 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 2.45W | 75°C | 43g | 20MΩ |
|
5V |
0.24A |
20.4Ω | 5.0mH | ||||||
|
7.5V |
0.16A |
45.9Ω | 11.7mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| U | φ3.5 | 0.001524 | 0.3048 |
| N | φ3.5 | 0.003048 | 0.6096 |
| K | φ3.5 | 0.006096 | 1.2192 |
| J | φ3.5 | 0.012192 | 2.4384 |
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| AB | φ3.5 | 0.005 | 0.5 |
| AC | φ3.5 | 0.01 | 1.0 |
| AD | φ3.5 | 0.02 | 2.0 |
| AE | φ3.5 | 0.04 | 4.0 |
4機械的寸法 (ミリ)

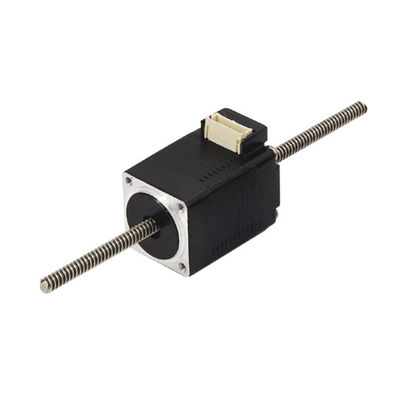

独装型ではない機械図,

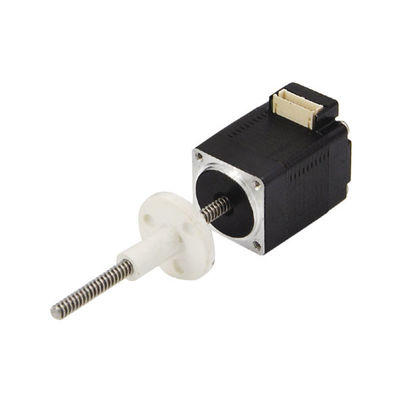

外部ナッツ型機械図
5フォースとパルスレート曲線
6ワイヤリング
|
|
