| ブランド名: | PRMCAS |
| モデル番号: | 28LHS ダブルシャフトシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

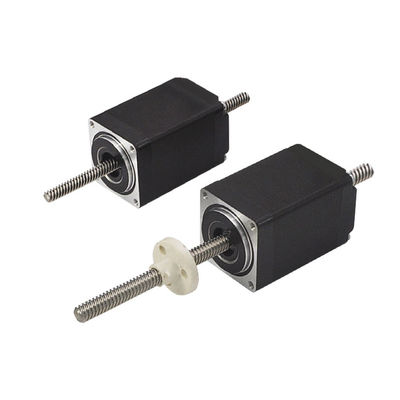

1ハイブリッド線形ステップモーターの概要
ハイブリッド線形ステップモーター (Hybrid linear Stepper motor) は,回転運動を線形移動に変換するために使用される一般的な線形運動制御装置である.通常,電動モーター,スクリュー,ナッツと制御システム.
直接モーターローターに接続された螺旋棒を通して,そしてナッツは,スクリューとの相対的移動を通して直線輸送を栄養回転運動を装備されていますこの製品はモーターボディに完成します.追加のベルト,ギアショット,ローテーション・ムーブメントを直線・ムーブメントへの変換を実現するためのカップレットおよびその他の部品部品の調達コストとシステム組立時間を大幅に節約します.構造空間の利用率と位置位置の精度を向上させる.
製品構造はシンプルでコンパクトで,顧客のニーズに応じて様々なソリューションを提供することができます.私たちはブレーキ,エンコーダー,客のニーズに応じて空洞シャフトシステム的な製品を提供することができます.
スクロールモーターの装置は,高精度,高負荷容量,高信頼性の特徴があり,工業および自動化分野で広く使用されています.電気通信を含む試験機器,産業自動化制御,機械工具製造,医療機器,3Dプリンティング,太陽光追跡システムなど,正確な位置と速度制御を実現します.
適用:
ハイブリッド線形ステップモーターは広く使用されている高精度要求自動化アプリケーション工場自動化,精密校正,精密流体測定,正確な位置移動,電子生産,半導体生産,医療機器など試験台工場自動化などです. 以下はその応用例です.
モデル選択:
モデルを選択する際に困難がある場合は,いつでも私たちに連絡してください. 私たちはすべての顧客のために最も適切な製品をお勧めまたはカスタマイズします.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ11 28mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
28LHS1904
28LHS0754
28LHS0354 |
双極性 |
2.1V | 1.9A | 1.1Ω | 1.1mH | 7.5W | 75°C | 180g | 20MΩ |
|
5V |
0.75A |
6.7Ω | 5.8mH | ||||||
|
12V |
0.35A |
34.8Ω | 35.6mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| 7 | φ4 について76 | 0.003175 | 0.635 |
| 9 | φ4 について76 | 0.00635 | 1.27 |
| 3 | φ4 について76 | 0.0127 | 2.54 |
| J | φ4 について76 | 0.0254 | 5.08 |
4機械的寸法 (ミリ)
外部ナッツ型 機械図は下記のように,
型式機械図は下記のように
5フォースとパルスレート曲線
6ワイヤリング
|
|
