| ブランド名: | PRMCAS |
| モデル番号: | 42LHS 捕虜用・外用ナッツシリーズなし |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

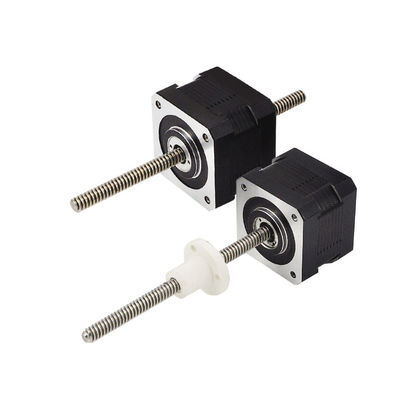

1ハイブリッド線形ステップモーターの概要
ハイブリッド線形ステップモーター (Hybrid linear Stepper motor) は,回転運動を線形移動に変換するために使用される一般的な線形運動制御装置である.通常,電動モーター,スクリュー,ナッツと制御システム.
スクロールモーターの装置は,高精度,高負荷容量,高信頼性の特徴があり,工業および自動化分野で広く使用されています.電気通信を含む試験機器,産業自動化制御,機械工具製造,医療機器,3Dプリンティング,太陽光追跡システムなど,正確な位置と速度制御を実現します.
適用:
ハイブリッド線形モーターは,多くの産業および機械アプリケーションで広く使用されており,特に線形運動制御を必要とする場合に適しています.以下は,一般的な応用分野です.:
モデル選択:
ハイブリッド線形モーターを選択する際には,次の要素を考慮する必要があります.
必要に応じて,私たちはまた,顧客の要求に基づいて,高速で高品質のカスタマイズすることができます.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ17 42mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 42LHSシリーズ 拘束式・外付け式ナッツタイプなしHybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
42LHS1504 |
双極性 |
2.33V | 1.5A | 1.56Ω | 1.9mH | 7W | 75°C | 241g | 20MΩ |
| 42LHS0704 |
5V |
0.7A |
7.2Ω | 10.6mH | |||||
| 42LHS0294 |
12V |
0.29A |
41.5Ω | 73.3mH | |||||
| 42LHS0706 | 単極性 | 5V | 0.7A | 7.2Ω | 4.4mH | ||||
| 42LHS0296 | 12V | 0.29A | 41.5オー | 27.0mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| N | φ5 について54 | 0.003048 | 0.6096 |
| J | φ5 について54 | 0.012192 | 2.4384 |
| Q について | φ5 について54 | 0.024384 | 4.8768 |
| R | φ5 について54 | 0.048768 | 9.7536 |
| P | φ6 について35 | 0.0039688 | 0.79375 |
| A について | φ6 について35 | 0.0079375 | 1.58750 |
| B について | φ6 について35 | 0.0158750 | 3.17500 |
| C について | φ6 について35 | 0.0317500 | 6.35 |
4機械的寸法 (ミリ)
機械図は下記のとおり
外部ナッツ型 機械図は下記のように,
5フォースとパルスレート曲線
6ワイヤリング
|
|
