1ハイブリッド線形ステップモーターの概要

ハイブリッド線形ステップモーター (Hybrid linear Stepper motor) は,回転運動を線形移動に変換するために使用される一般的な線形運動制御装置である.通常,電動モーター,スクリュー,ナッツと制御システム.

直接モーターローターに接続された螺旋棒を通して,そしてナッツは,スクリューとの相対的移動を通して直線輸送を栄養回転運動を装備されていますこの製品はモーターボディに完成します.追加のベルト,ギアショット,ローテーション・ムーブメントを直線・ムーブメントへの変換を実現するためのカップレットおよびその他の部品部品の調達コストとシステム組立時間を大幅に節約します.構造空間の利用率と位置位置の精度を向上させる.
製品構造はシンプルでコンパクトで,顧客のニーズに応じて様々なソリューションを提供することができます.私たちはブレーキ,エンコーダー,客のニーズに応じて空洞シャフトシステム的な製品を提供することができます.

スクロールモーターの装置は,高精度,高負荷容量,高信頼性の特徴があり,工業および自動化分野で広く使用されています.電気通信を含む試験機器,産業自動化制御,機械工具製造,医療機器,3Dプリンティング,太陽光追跡システムなど,正確な位置と速度制御を実現します.

適用:

ハイブリッド線形ステップモーターは広く使用されている高精度要求自動化アプリケーション工場自動化,精密校正,精密流体測定,正確な位置移動,電子生産,半導体生産,医療機器など試験台工場自動化などです. 以下はその応用例です.

• リフト装置:リフティング・プラットフォーム,エレベーター,エレベーターなどに使用される.
• 自動化設備: 自動化生産ラインのための材料輸送,組み立て,試験,パッケージング
• 医療機器:医療ベッド,外科ロボット,CTスキャナーなどには正確な運動機器が必要です.
• 3Dプリンタ: 3Dプリンタは,プリントタスクを完了するために正確な位置制御を必要とします.ハイブリッド線形ステップモーターは,効率的で正確な位置制御を達成することができます3Dプリンターで広く使われています
• CNC機械工具: 材料の切断,フレーズ,掘削,加工.ハイブリッド線形ステップモーターは高精度と安定性を持っています.機械ツールの各部品の動きを制御するために使用できる位置付けと位置制御を動かすために通常,スクリューステップモーターを使用します.処理の精度と製品の品質の完成に重要な役割を果たします.
• 太陽電池パネルの位置を自動追跡して太陽エネルギーを増やします
• パッケージ機械:ハイブリッド線形ステップモーターは高精度の位置制御を提供できるので,パッケージ機械に広く使用されています.ポジショニングなどの操作タスクを制御するために使用できます包装の精度を向上させるため

モデル選択

ハイブリッド線形モーターを選択する際には,次の要素を考慮する必要があります.

電気サイズ選択 (力要求):

モーターのサイズと最大推力,負荷の上限値.モーターのサイズが増えると,モーターの出力推力も相応に増加します.

適当なガイドは,推力に応じて適切なモーターとサイズを選択した後,速度と加速も考慮する必要があります.ハイブリッド線形ステップモーターの速度は,推力に逆比例しています,つまり,モーターの動作速度を増加させると,スクリューモーターの推力も相応に減少します.モーター/スクリューの選択データを改善するために,他の参照を参照してください..

この2つのステップは,スクリューモーターの選択の基礎となるが,他の変数も作業サイクル,システムの寿命,環境要因,繰り返し位置付け精度,許容できる背中の隙間速度/減速の要件,運転条件,レベル,レベル または垂直設置.

多くの変数がスクリューモーターの選択に影響を与えるため,ユーザーがアプリケーション用のモデルを最終化する前に実際のテストを行うことが強く推奨されます.

必要に応じて,私たちはまた,顧客の要求に基づいて,高速で高品質のカスタマイズすることができます.

2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則


一般仕様


3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート

注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様



4機械的寸法 (ミリ)

機械図は下記のとおり

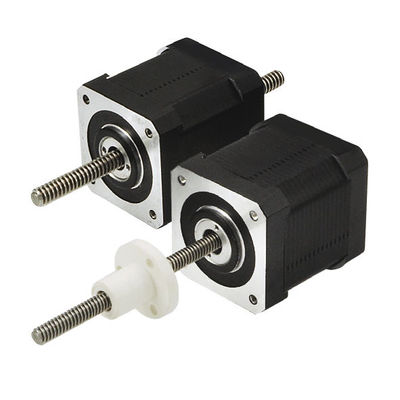

外部ナッツ型 機械図は下記のように,

5フォースとパルスレート曲線


6ワイヤリング
