| ブランド名: | PRMCAS |
| モデル番号: | PLF090-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

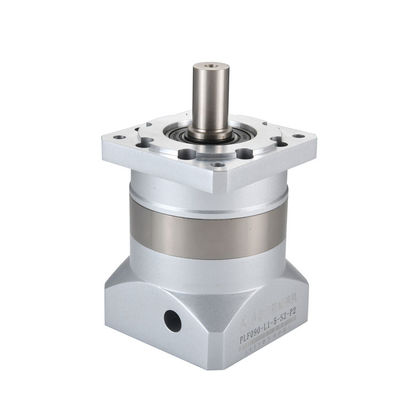

PLF090-L3 3段階RATIO 64 から 350 高品質 スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
共通する例は以下の通りです応用工業用惑星式減速機:
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターが使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用することができます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
豊富な仕様
惑星式減速機は 仕様が豊富で 動力伝送システムに柔軟で多様な選択肢を提供します
惑星式減速機には,入力速度,出力速度,出力トルク,運動慣性など様々な設計があり,機器設計に柔軟で多様な選択肢を提供します.
多速率,長寿命
同じ負荷容量で,惑星減速器は従来の減速器よりも長い使用寿命を持っています.
特殊なアプリケーションの要件を満たすために様々な速度削減比を持っています.
小容量で軽量
Kaifull PRMCAS 惑星ギアボックスは 最高品質の材料を使用します伝統的な材料よりも大幅に改善されています減速器の総体積を小さくし,軽くして,エネルギー変換効率が高くなります.同時に,機器の総体積と重量は小さくなります..
高速送電効率
惑星式減速器の効率は98%にも達します.この高い効率の主な理由は,効率的なトランスミッションを達成するために複数のスターホイールで設計されているからです.この高効率で機械的なエネルギー損失は大幅に減少し,故障容量率は低く,効率的です.
高精度
惑星式ギア速度減速器の大きな接触面積とギアホイールの数により,高精度のトランスミッション要件を満たす高精度です.同時に,高品質の材料が使用され,精度が安定し,実行時間が例えば,高精度要件を必要とする機械機械や噴霧機械などの機器に非常に適しています.
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボ 400W,750W |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 120 | 120 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 |
| 最大出力トルク (N.m) | 240 | 240 | 240 | 265 | 240 | 265 | 240 | 265 | 240 | 265 |
| ローターの慣性 (Kgcm2) | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.283 | 0.283 | 0.283 | 0.283 |
| 最大激素力 (N.m) | 1020 | |||||||||
| 最大軸力 (N.m) | 850 | |||||||||
| 平均寿命 (時間) | 20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 3.4 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLF060からPLF120シリーズ以上のモデルの技術仕様
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| モデル | ユニット | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
作業原理
惑星式減速機は,ギアの速度変換機を使用して,エンジンの回転を必要な速度に遅らせ,同時にトルクを増やす電源です.一般的には大きい車輪の数の比が小車輪の伝動率である.
実用的な応用では,惑星式減速器は,通常,サーボモーターやステップモーターなどの電源で使用され,正確な位置制御,速度調整,トルク増加を達成します.さらに,高減速比と高精度の特徴のために,惑星ギアボックスは,ロボット,CNC機械,包装機械,繊維機械の分野でも広く使用されています.これらの分野では,効率的なトランスミッションと惑星減速機の正確な制御は,生産効率と製品の品質を改善するために非常に重要です.
カイフル PRMCAS 惑星ギアボックス機能:
負荷の重量と高精度を増やす:精密な位置付けのために必要な場合,精密な惑星減速機が必要です. 一般的に,航空,衛星,医療などの自動機器,軍事技術精密な惑星減速装置によってサーボモーターのトルクを増やすことで,効果的に解決できます.
出力トルクを増やす:出力トルクが向上すれば,出力トルクを直接増強するサーボモーターの方法を採用すれば,高価で高功率のサーボモーターを使用しなければならない.サーボモーターもより強い構造を持つ必要がありますこのとき,より大きなドライバを使用する必要があります.電力電子部品および関連する機械および電気機器の仕様も向上する必要があります.制御システムのコストは大きく増加します
設備の効率を向上させる理論的には,サーボモーターを増加させる力は出力トルクを得る方法でもあります.配列の仕様 配列の仕様 配列の仕様 配列の仕様つまり,追加コストを増やす必要はありません.
装置の使用期間を延長する:精密惑星減速機は,低速制御特性の衰弱を効果的に解決することができます. サーボモーターの速度減少により,ある程度の弱さが生じる低速で信号回収と電流制御の観点から,特に見やすい.
|
