| ブランド名: | PRMCAS |
| モデル番号: | PLF120-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

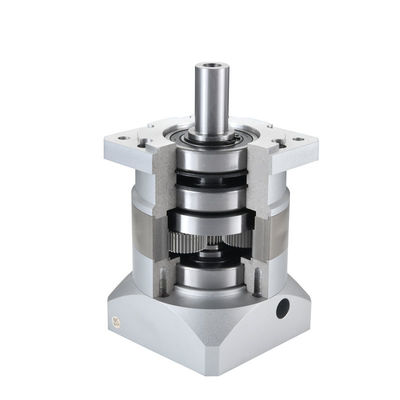

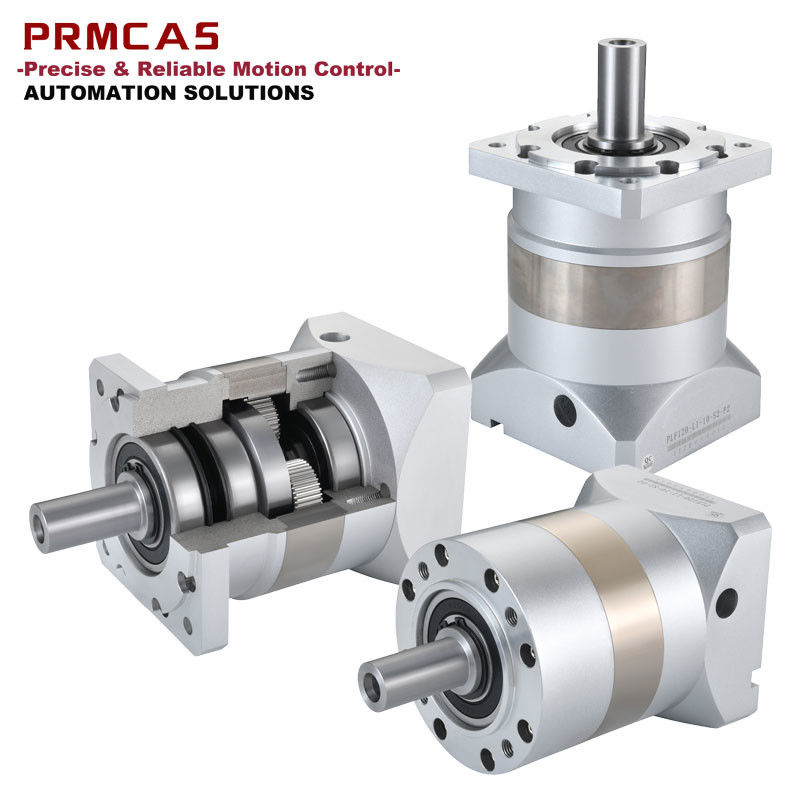

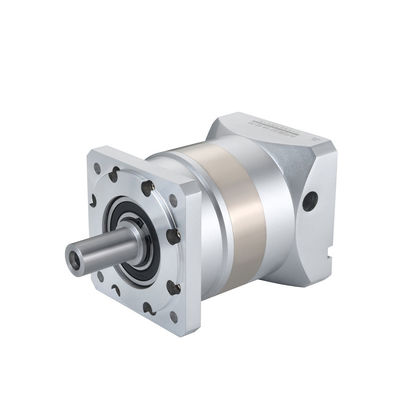

PLF120-L3 3段階RATIO 64〜350 高品質 スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
高精度PLF120-L3-64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2シリーズ惑星ギアボックスは,広く産業自動化分野で使用され,私たちの顧客によって熱烈に評価されています.
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
共通する例は以下の通りです応用工業用惑星式減速機:
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターが使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用することができます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
高い駆動効率:惑星式減速器の伝送効率は通常高で,90%以上に達します.これは惑星式ギア伝送では,複数のギアが同時に電力を渡すからです.トランスミッション損失を減らす.
大きい出力トルク:惑星式減速器は,多段階のギアトランスミッションによって,より大きなトルク出力を達成できます.各惑星車輪は,負荷の一部を耐えることができ,全体的な負荷が複数のギアに分散されます.トークの出力容量を増加させる.
コンパクトな構造:惑星式減速機は,コンパクトな構造設計を有する.ギア装置は,閉ざされた外部ギアに配置され,比較的小さなスペースを占めています.限られたスペースアプリケーションで特に有利である.
高硬さと精度:惑星式減速機は高硬さと精度があり,正確な出力運動と位置制御を提供します.精密な練習と位置付けを必要とするアプリケーションで非常に重要です工業機械や自動化機器などです
安定した出力移動:複数のギアが協調しているため,惑星式減速機は滑らかな出力運動を提供し,振動と騒音の発生を軽減します.これは低騒音と安定した動作を必要とするアプリケーションにとって非常に重要です.
豊富な仕様とオプション:惑星式減速機は,異なる減速比,入力と出力シャフトのレイアウト,特定のアプリケーションの要件を満たすための固定とセンサーの設置.
命名 規則
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボ 750W,1000W,1.5KW |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 2000 | |||||||||
| 最大入力速度 (rpm) | 3500 | |||||||||
| 定数出力トルク (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 最大出力トルク (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| ローターの慣性 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1500 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 13 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLF060からPLF120シリーズ以上のモデルの技術仕様
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| モデル | ユニット | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
モデルの機械図が必要か,カスタマイズしたい場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
惑星減速機の動作原理は,惑星回転システムの基本原理に基づいています.複数の惑星車輪,内輪,太陽車輪,フレームで構成されています.惑星ホイールの数は,減速の需要とトランスミッションの効率に応じて選択することができます内部ギアがフレームに固定され,太陽車輪は入力シャフトに接続されている中央車輪です.入力シャフトが回転すると,太陽光発電の電源が電源を回転させ,電源を回転させ,電源を回転させます.太陽の輪が惑星を回転させる惑星の車輪は,内輪の軌道に沿って回る一方で,それも,その軸に沿って回ります.この 特殊 な 運動 方法 に よっ て,惑星 輪 の システム は 大幅 な 減速 率 を 達成 できる安定性や精度も保証する.
太陽車から惑星車輪に伝わり 太陽車輪の駆動で惑星車輪が回転し始めます
惑星 輪 は,内部 の ギア の 軌道を 沿い 回転 し て い ます が,それ は 自分 の 軸 に 沿い も 回転 し て い ます.この 特殊 な 運動 方法 に よっ て,惑星 輪 の 速度 減速 率 が 実現 し ます.
リボルバーと惑星輪の回転は 惑星ラックに電力を渡し 惑星棚は出力シャフトに電力を渡し 全体の減速器を回転させる
速度減速器の精密な製造と設置により,トランスミッションの安定性と精度は保証される.惑星式減速器が高精度減速効果を達成できるようにする.
|
