| ブランド名: | PRMCAS |
| モデル番号: | PLF120-L1-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

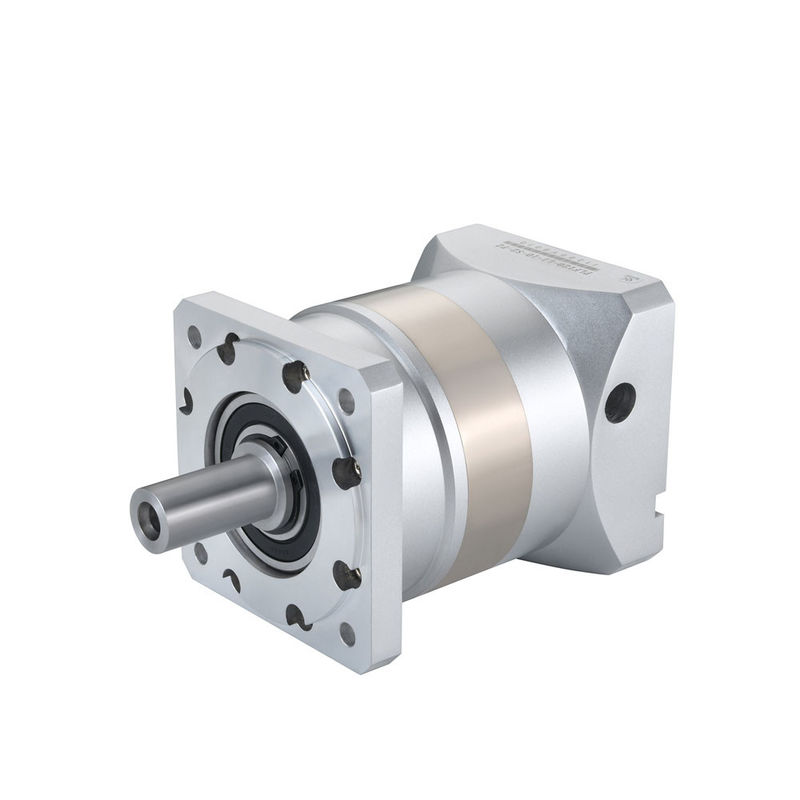

PLF120-L1 1 段階 RATIO 3 から 10 高品質 スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
高精度PLF120-L1-3,4,5,7,10) -S2-P2シリーズ惑星ギアボックスは,広く産業自動化分野で使用され,私たちの顧客によって熱烈に評価されています.
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
共通する例は以下の通りです応用工業用惑星式減速機:
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターが使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用することができます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
高精度で惑星式減速機は,惑星式ギアを使って電力を送ります.ギアの数が多く,送電比も大きいので,送信精度は非常に高く,誤りは非常に小さい.この高精度の特性により,惑星ギアボックスは多くの分野で広く使用されています.通常,螺旋ギア惑星減速機は,より高い精度,すなわち低逆効果を持っています.同じタイプのギア減速機でまた,この精度がどのくらい維持できるかにも注意する必要があります. 精度が低くなると,Kaifull PRMCAS惑星ギアボックスは,平均20000時間の精度で動作することができます.
市場には,ステップモーターで動作できる惑星式減速機がいくつかありますが,精度がないので推奨されません.
強い負荷能力惑星ギアボックスの構造は非常にコンパクトで,ギアが均等に分布しているため,その負荷容量は非常に強く,大きな負荷に耐えることができます.異なる生産者の惑星ギアボックス 負荷容量は通常異なるデザインだけでなく 素材も関係しています
高効率のトランスミッション惑星式減速器の伝達効率は非常に高く 98%まで達しますこの高効率の特徴は,惑星減速機を広く,高いエネルギー消費要件のあるいくつかのアプリケーションで適用されています高い伝送効率は,暖房,ノイズをはるかに低減させ,また消費する電力を節約し,加工品の品質を向上させるのに役立ちます.
長生きする惑星式減速機のギアは高強度,高硬度素材で作られています. 精密な加工と熱処理により,比較的長い使用寿命があります. さらに,惑星式減速器の構造はコンパクトで,内部部品は磨きが少ない精度のない生活時間を考慮する必要があります. 精度のない生活時間を考慮する必要があります.
これらの特性により,惑星式減速機は多くの産業自動化分野で広く使用されています.現代の機械加工と自動化生産の分野で不可欠な重要な装置になります.
命名 規則
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター: 750W, 1000W, 1.5KW |
||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 逆反応 (arcmin) | <8arcmin について | ||||
| 指定入力速度 (rpm) | 2000 | ||||
| 最大入力速度 (rpm) | 3500 | ||||
| 定数出力トルク (N.m) | 148 | 222 | 235 | 158 | 93 |
| 最大出力トルク (N.m) | 296 | 444 | 270 | 316 | 186 |
| ローターの慣性 (Kgcm2) | 1.65 | 1.22 | 1.15 | 1.13 | 1.11 |
| 最大激素力 (N.m) | 2230 | ||||
| 最大軸力 (N.m) | 1550 | ||||
| 平均寿命 (時間) | >20000 | ||||
| 騒音レベル (dB) | 60 | ||||
| IPグレード | IP65 | ||||
| 潤滑剤 | 長期用 油脂 | ||||
| 効率性 | 97% | ||||
| 体重 (kg) | 6.9 | ||||
| 軸アダプタ | 入手可能 | ||||
PLF060からPLF120シリーズ以上のモデルの技術仕様
| PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | ||||
| モデル | ユニット | PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
モデルの機械図が必要か,カスタマイズしたい場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
スパーギア の より 多く の 種類
作業原理
惑星式減速機は,ギアの速度変換機を使用して,エンジンの回転を必要な速度に遅らせ,同時にトルクを増やす電源です.一般的には大きい車輪の数の比が小車輪の伝動率である.
実用的な応用では,惑星式減速器は,通常,サーボモーターやステップモーターなどの電源で使用され,正確な位置制御,速度調整,トルク増加を達成します.さらに,高減速比と高精度の特徴のために,惑星ギアボックスは,ロボット,CNC機械,包装機械,繊維機械の分野でも広く使用されています.これらの分野では,効率的なトランスミッションと惑星減速機の正確な制御は,生産効率と製品の品質を改善するために非常に重要です.
カイフル PRMCAS 惑星ギアボックス機能:
負荷の重量と高精度を増やす:精密な位置付けのために必要な場合,精密な惑星減速機が必要です. 一般的に,航空,衛星,医療などの自動機器,軍事技術精密な惑星減速装置によってサーボモーターのトルクを増やすことで,効果的に解決できます.
出力トルクを増やす:出力トルクが向上すれば,出力トルクを直接増強するサーボモーターの方法を採用すれば,高価で高功率のサーボモーターを使用しなければならない.サーボモーターもより強い構造を持つ必要がありますこのとき,より大きなドライバを使用する必要があります.電力電子部品および関連する機械および電気機器の仕様も向上する必要があります.制御システムのコストは大きく増加します
設備の効率を向上させる理論的には,サーボモーターを増加させる力は出力トルクを得る方法でもあります.配列の仕様 配列の仕様 配列の仕様 配列の仕様つまり,追加コストを増やす必要はありません.
装置の使用期間を延長する:精密惑星減速機は,低速制御特性の衰弱を効果的に解決することができます. サーボモーターの速度減少により,ある程度の弱さが生じる低速で信号回収と電流制御の観点から,特に見やすい.
|
