| ブランド名: | PRMCAS |
| モデル番号: | PLE042-L1-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

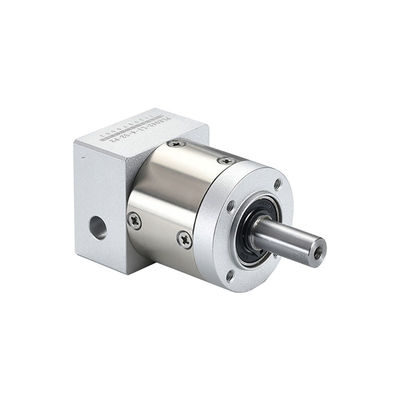

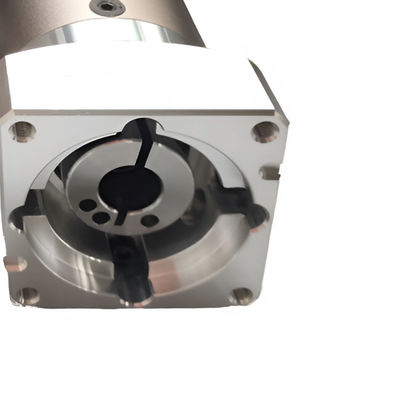

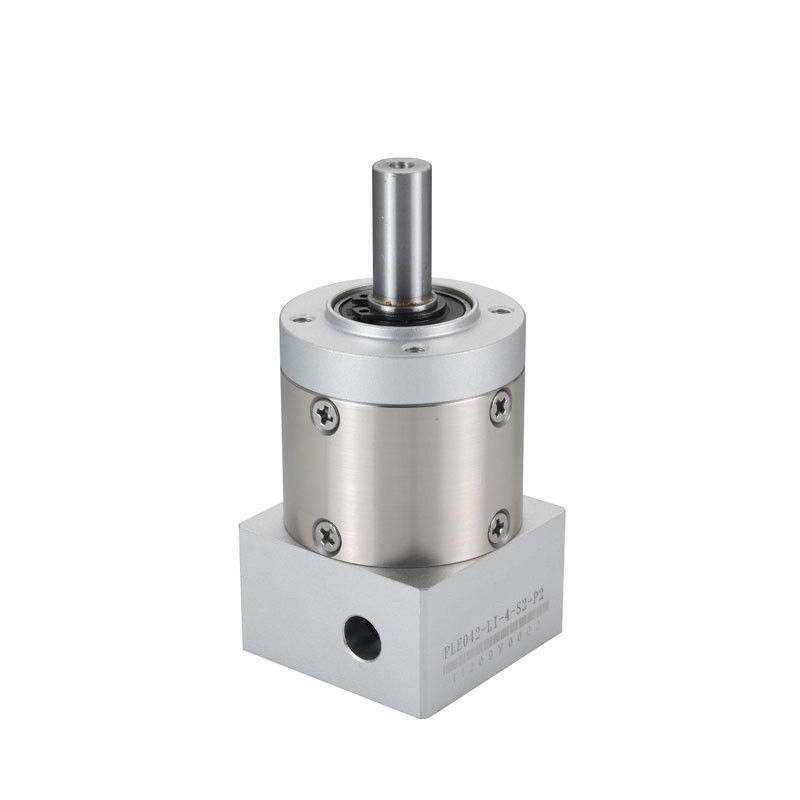

PLE042-L1 1段階比 3 から 10 高品質 高性能 スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
私たちの惑星ギアボックスは,広く工業分野で使用されています 特に,高度な精度,高い負荷,高い信頼性を要求するアプリケーションに適しています. 例えば,CNC機械ツール,民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
共通する例は以下の通りです応用工業用惑星式減速機:
機械機械の製造
機械ツールの主要軸,入口伝送,その他の部品に惑星式減速器を使用することで,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
惑星式減速機は,輸送ベルト,ハンドリング機械の自動化に使用できます自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
惑星式減量器は,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
惑星式減量器は,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確な伝送効果を達成できます.
自動車産業
惑星減速機は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,惑星式減速機は,通常,ローリングマシンやローリングマシンなどの伝送メカニズムで使用されます.
船舶産業
惑星式減速器の利点は,船舶産業で広く使用されています.例えば,大型船舶のホスト,補助機械,ポンプ装置,惑星式減速器は安定した出力トルクとスムーズなトランスミッションを提供することができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
幅広く縮小比率を測る惑星式減速器のギアメッシュトランスミッションには多くのグループがあります.ギアグループの数は大きく,トランスミッション速度はそれに応じて増加します.
高い負荷能力精密な加工後,この機械は,多くの歯を同時に網羅し,歯のストライプに使用される材料の硬さは高くなります.惑星式減速器の総負荷能力が効果的に向上します.
高い伝送精度歯車間の網状精度は高く,1弧分未満である.他の種類の減速機と比較して,高精度減速機です.
高効率で安定した動きです減速機内の各組のギアは,減速中に単一の歯の表面だけを噛み合うため,トークが等しいとき,ギア表面のストレスの要求は大きい.したがって,装具の設計は,大きなモードと厚さで使用しなければならない.歯車型が大きければ大きいほど,歯車間の許容値が大きいほど,歯車間のギャップが大きいほど,そして各減速比間の累積された横のギャップは増加します精密な惑星ギアボックスは,ユニークな多点統一,緊密に結合構造と外輪の弧構造を組み合わせます.設計自体も 高精度な位置位置付けを実現できます.
簡単に設置できますシンプルな構造,小さな部品,便利な設置,入力と出力シャフト同軸,構造がシンプルで 設置も便利です.
精密な惑星減速機は小さく軽いこの特徴により,設計がより価値ある.従来のギア減速装置の中で,大きなギアと小さなギアの複数のグループが偏ったトランスミッションによって速度を低下させる.減速比は2つのギアの倍数で生成される.歯車との間の距離は,一定の距離で開く. したがって,ギアボックスには巨大な部屋があります. 特に高速回転の場合は,接続するには 2 台以上の減速ギアボックスが必要です構造強度が比較的弱まり,ギアボックスの長さが長くなり,特に大きな体積と重量が生じる.惑星式減速器の構造は,必要な段落数に応じて繰り返し接続することができます.複数の組み合わせが別々に完了できます
高いトルクと抗衝突能力伝統的なギアは,両ギア間の数個の接触面を圧迫することで動きます.すべての負荷は数個の接触面に集中します.だからギアとブレーキの間で摩擦を引き起こすのは簡単です. 惑星減速器は,ギア接触表面に6つのより大きな360度均質な負荷を持っています. 惑星減速器の複数の歯の表面は,瞬間的な衝撃負荷によって均等に影響されます.惑星の減速がより大きな影響を与える過剰な負荷や物体やベアリングの損傷や裂け目
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター: 100W, 200W, 250W |
||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 8:1 | 10:1 |
| 逆反応 (arcmin) | <8arcmin について | ||||
| 指定入力速度 (rpm) | 3000 | ||||
| 最大入力速度 (rpm) | 6000 | ||||
| 定数出力トルク (N.m) | 8 | 9 | 9 | 7 | NA |
| 最大出力トルク (N.m) | 16 | 18 | 18 | 14 | NA |
| ローターの慣性 (Kgcm2) | 0.022 | 0.022 | 0.019 | 0.017 | NA |
| 最大激素力 (N.m) | 185 | ||||
| 最大軸力 (N.m) | 150 | ||||
| 平均寿命 (時間) | >20000 | ||||
| 騒音レベル (dB) | 50 | ||||
| IPグレード | IP65 | ||||
| 潤滑剤 | 長期用 油脂 | ||||
| 効率性 | 97% | ||||
| 体重 (kg) | 0.8 | ||||
| 軸アダプタ | 入手可能 | ||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
スパーギア の より 多く の 種類
作業原理
惑星式減速器は,電源伝送機関である.構造は,歯箱殻に内歯環によって緊密に統合されている.リング歯の中心部によって駆動される太陽電池ギアがある.トレイの惑星のギアグループと組み合わせたギアと他の部門この群の惑星ギアは,力軸,内歯環,太陽歯の支えに依存する.内歯環の軌道は中心に沿って回転する.必要な回転にモーター (モーター) の回転を削減し,大きなトルクを得るためにギアの速度コンバータを使用.
カイフル PRMCAS 惑星ギアボックス機能:
負荷の重量と高精度を増やす:精密な位置付けのために必要な場合,精密な惑星減速機が必要です. 一般的に,航空,衛星,医療などの自動機器,軍事技術精密な惑星減速装置によってサーボモーターのトルクを増やすことで,効果的に解決できます.
出力トルクを増やす:出力トルクが向上すれば,出力トルクを直接増強するサーボモーターの方法を採用すれば,高価で高功率のサーボモーターを使用しなければならない.サーボモーターもより強い構造を持つ必要がありますこのとき,より大きなドライバを使用する必要があります.電力電子部品および関連する機械および電気機器の仕様も向上する必要があります.制御システムのコストは大きく増加します
設備の効率を向上させる理論的には,サーボモーターを増加させる力は出力トルクを得る方法でもあります.配列の仕様 配列の仕様 配列の仕様 配列の仕様つまり,追加コストを増やす必要はありません.
装置の使用期間を延長する:精密惑星減速機は,低速制御特性の衰弱を効果的に解決することができます. サーボモーターの速度減少により,ある程度の弱さが生じる低速で信号回収と電流制御の観点から,特に見やすい.
|
