| ブランド名: | PRMCAS |
| モデル番号: | PLE042-L2-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

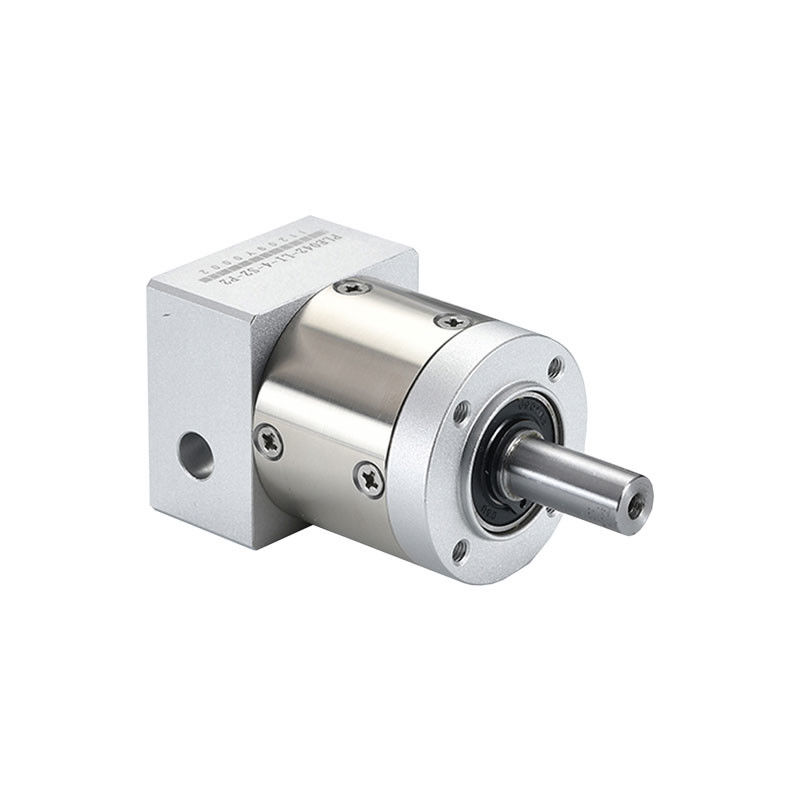

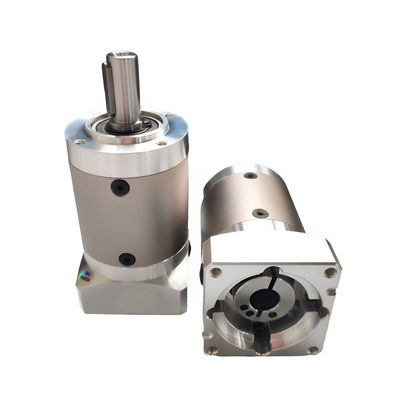

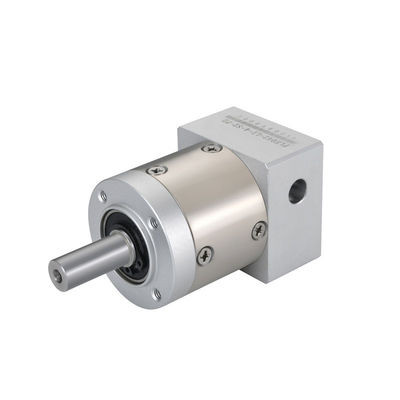

PLE042-L2 2段階比 16 から 64 高品質 高性能 スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
カイフル 惑星ギアボックス 機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を必要とするアプリケーションに適しています.機械機械など民間彫刻機械,医療機器,レーザー機器,自動車製造,ロボット工学,メタルルジー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
共通する例は以下の通りです応用工業用惑星式減速機:
機械機械の製造
機械ツールの主要軸,入口伝送,その他の部品に惑星式減速器を使用することで,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
惑星式減速機は,輸送ベルト,ハンドリング機械の自動化に使用できます自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
惑星式減量器は,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
惑星式減量器は,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確な伝送効果を達成できます.
自動車産業
惑星減速機は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,惑星式減速機は,通常,ローリングマシンやローリングマシンなどの伝送メカニズムで使用されます.
船舶産業
惑星式減速器の利点は,船舶産業で広く使用されています.例えば,大型船舶のホスト,補助機械,ポンプ装置,惑星式減速器は安定した出力トルクとスムーズなトランスミッションを提供することができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
高い駆動効率:惑星式減速器の伝送効率は通常高で,90%以上に達します.これは惑星式ギア伝送では,複数のギアが同時に電力を渡すからです.トランスミッション損失を減らす.
大きい出力トルク:惑星式減速器は,多段階のギアトランスミッションによって,より大きなトルク出力を達成できます.各惑星車輪は,負荷の一部を耐えることができ,全体的な負荷が複数のギアに分散されます.トークの出力容量を増加させる.
コンパクトな構造:惑星式減速機は,コンパクトな構造設計を有する.ギア装置は,閉ざされた外部ギアに配置され,比較的小さなスペースを占めています.限られたスペースアプリケーションで特に有利である.
高硬さと精度:惑星式減速機は高硬さと精度があり,正確な出力運動と位置制御を提供します.精密な練習と位置付けを必要とするアプリケーションで非常に重要です工業機械や自動化機器などです
安定した出力移動:複数のギアが協調しているため,惑星式減速機は滑らかな出力運動を提供し,振動と騒音の発生を軽減します.これは低騒音と安定した動作を必要とするアプリケーションにとって非常に重要です.
豊富な仕様とオプション:惑星式減速機は,異なる減速比,入力と出力シャフトのレイアウト,特定のアプリケーションの要件を満たすための固定とセンサーの設置.
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター | サーボモーター: 100W, 200W, 250W ステップモーター: Nema 17 フレームサイズ 42mm |
|||||
| 減少比率 | 16:1 | 20:1 | 25:1 | 32:1 | 40:1 | 64:1 |
| 逆反応 (arcmin) | <12 弧分 | |||||
| 指定入力速度 (rpm) | 3000 | |||||
| 最大入力速度 (rpm) | 6000 | |||||
| 定数出力トルク (N.m) | 12 | 12 | 10.5 | 12 | 10.5 | 8 |
| 最大出力トルク (N.m) | 24 | 24 | 21 | 24 | 21 | 16 |
| ローターの慣性 (Kgcm2) | 0.022 | 0.019 | 0.019 | 0.017 | 0.016 | 0.016 |
| 最大激素力 (N.m) | 185 | |||||
| 最大軸力 (N.m) | 150 | |||||
| 平均寿命 (時間) | >20000 | |||||
| 騒音レベル (dB) | 60 | |||||
| IPグレード | IP65 | |||||
| 潤滑剤 | 長期用 油脂 | |||||
| 効率性 | 95% | |||||
| 体重 (kg) | 0.9 | |||||
| 軸アダプタ | 入手可能 | |||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
作業原理
惑星式減速器は,電源伝送機関である.構造は,歯箱殻に内歯環によって緊密に統合されている.リング歯の中心部によって駆動される太陽電池ギアがある.トレイの惑星のギアグループと組み合わせたギアと他の部門この群の惑星ギアは,力軸,内歯環,太陽歯の支えに依存する.内歯環の軌道は中心に沿って回転する.必要な回転にモーター (モーター) の回転を削減し,大きなトルクを得るためにギアの速度コンバータを使用.
カイフル PRMCAS 惑星ギアボックス機能:
負荷の重量と高精度を増やす:精密な位置付けのために必要な場合,精密な惑星減速機が必要です. 一般的に,航空,衛星,医療などの自動機器,軍事技術精密な惑星減速装置によってサーボモーターのトルクを増やすことで,効果的に解決できます.
出力トルクを増やす:出力トルクが向上すれば,出力トルクを直接増強するサーボモーターの方法を採用すれば,高価で高功率のサーボモーターを使用しなければならない.サーボモーターもより強い構造を持つ必要がありますこのとき,より大きなドライバを使用する必要があります.電力電子部品および関連する機械および電気機器の仕様も向上する必要があります.制御システムのコストは大きく増加します
設備の効率を向上させる理論的には,サーボモーターを増加させる力は出力トルクを得る方法でもあります.配列の仕様 配列の仕様 配列の仕様 配列の仕様つまり,追加コストを増やす必要はありません.
装置の使用期間を延長する:精密惑星減速機は,低速制御特性の衰弱を効果的に解決することができます. サーボモーターの速度減少により,ある程度の弱さが生じる低速で信号回収と電流制御の観点から,特に見やすい.
|
