| ブランド名: | PRMCAS |
| モデル番号: | PLE060-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに25個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

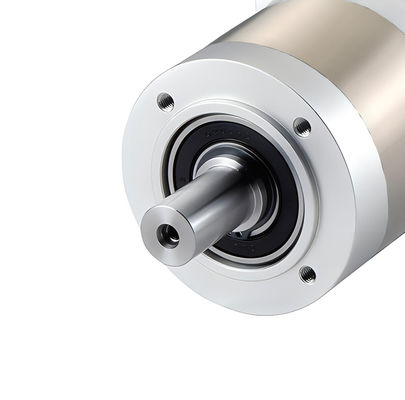

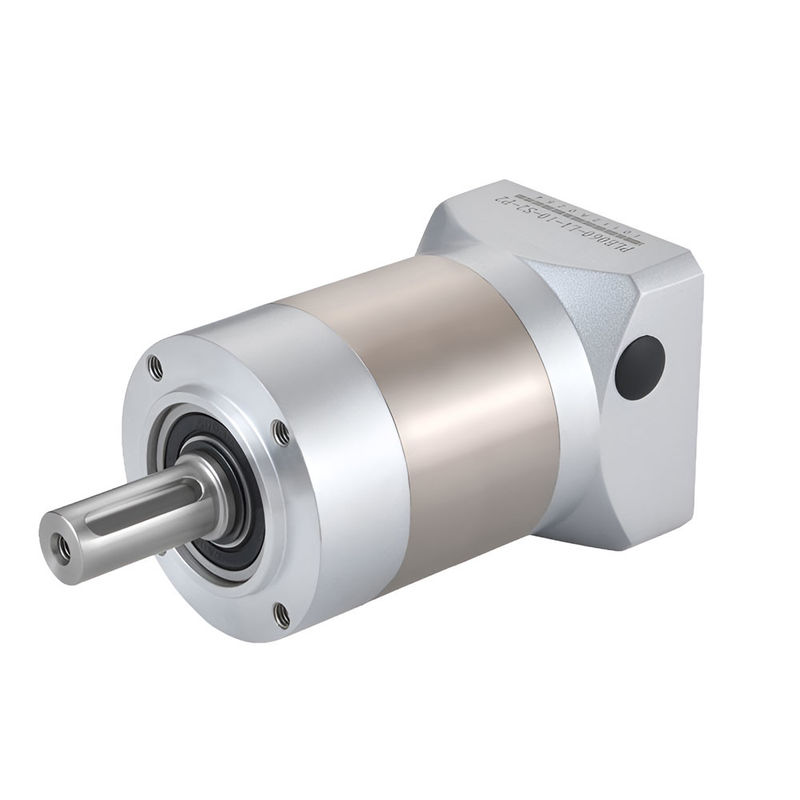

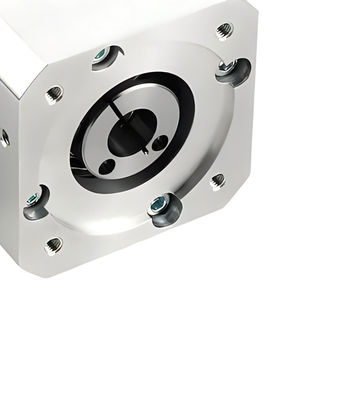

PLE060-L3 3段階の比64~350 高品質高性能 スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
私たちの惑星ギアボックスマシンが広く使用されています 産業分野,特に適しています 高精度,高負荷,高い信頼性を必要とするアプリケーション,例えばCNC機械ツール,民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
共通する例は以下の通りです応用工業用惑星式減速機:
機械機械の製造
機械ツールの主要軸,入口伝送,その他の部品に惑星式減速器を使用することで,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
惑星式減速機は,輸送ベルト,ハンドリング機械の自動化に使用できます自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
惑星式減量器は,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
惑星式減量器は,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確な伝送効果を達成できます.
自動車産業
惑星減速機は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,惑星式減速機は,通常,ローリングマシンやローリングマシンなどの伝送メカニズムで使用されます.
船舶産業
惑星式減速器の利点は,船舶産業で広く使用されています.例えば,大型船舶のホスト,補助機械,ポンプ装置,惑星式減速器は安定した出力トルクとスムーズなトランスミッションを提供することができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
減量比率は非常に高い
惑星ギア減速器の機能は,減速し,トルクを増やすことです.速度比は最大30まで達することができます.000:1単段式ハーモニックギアも1まで移動する000:1しかし通常の惑星減速器の 1 段階比は 10 以上のものではありません.1.
高い負荷能力
惑星式ギア減速機が回転すると 網状のギアが多くなり 柔らかいホイールは高強度素材を使用するので 高い負荷容量があります負荷持ち能力は,使用する材料にも関係しています.通常,より良い材料,より高いコスト,そしてより高い硬さ,より大きな出力トルクです.負荷負荷能力は,また,内部構造の設計と関連しており,それゆえ同じ材料が同じ比率で,まだ異なるトルクを持つことができます.
高精度
惑星式減速器が回転しているため,網状ギアの数が多く,発生するエラーは互いに補償されるので,より正確な伝達です.また,Kaifullはギア加工のために超高精度のCNCマシンを使用高精度な技術も提供しています
通常は螺旋ギアが スポンギアよりも高い精度を持っていますが スポンギア 惑星減速機では 1 段階の 3arcmin のような精度があります歯車加工のCNC機械の精度に基づいている.
高速送電効率
恒定速度で回転するので 動きは安定します 高速でもこのラウンドの相対的な滑り速度はまだ非常に低い本質 このようなバランスのとれた動きは,ホイール歯の磨きを効果的に軽減し,運転効率を改善することができます.漁具の両側が作業に参加したにもかかわらず惑星式減速器の伝送運動は とてもスムーズです
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボ 100W,200W,400W シャフトアダプタ |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 37.5 | 37.5 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 |
| 最大出力トルク (N.m) | 75 | 75 | 75 | 82 | 75 | 82 | 75 | 82 | 75 | 82 |
| ローターの慣性 (Kgcm2) | 0.092 | 0.092 | 0.092 | 0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 最大激素力 (N.m) | 170 | |||||||||
| 最大軸力 (N.m) | 120 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 1.8 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
|
