| ブランド名: | PRMCAS |
| モデル番号: | PLE120-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

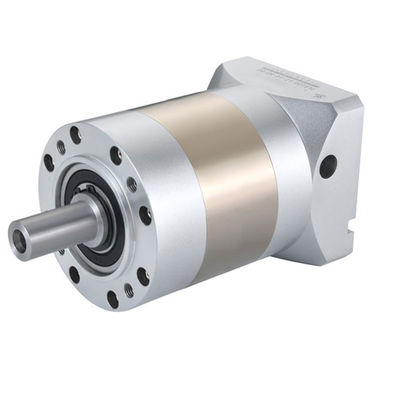

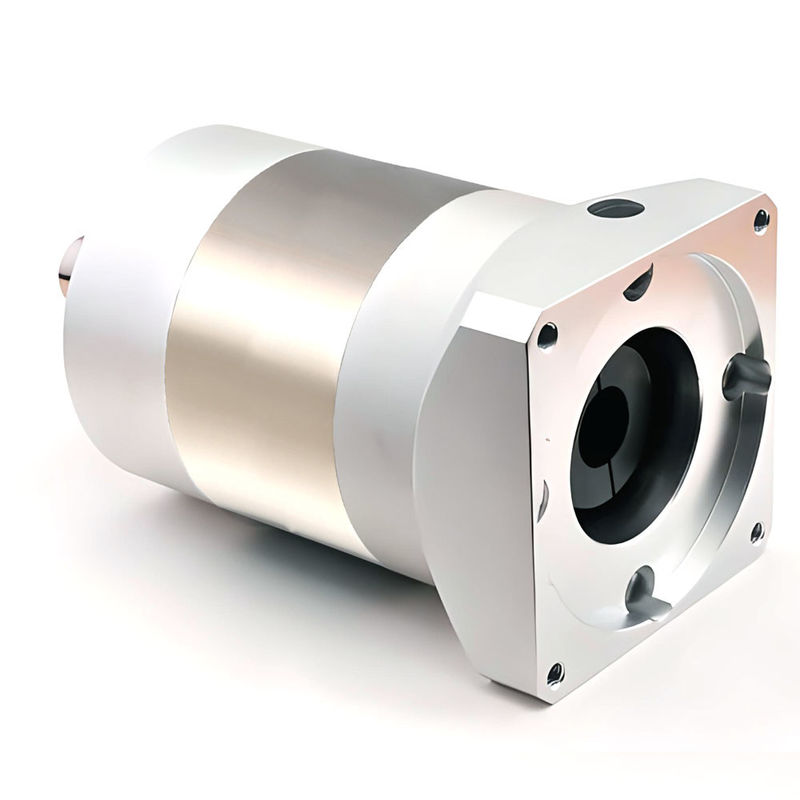

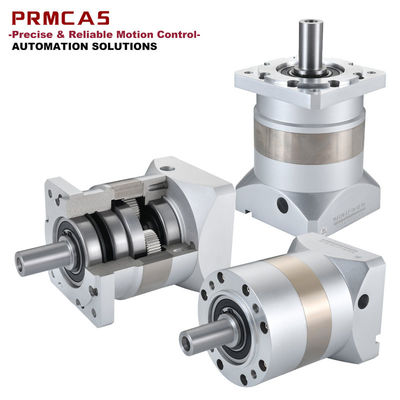

PLE120-L3 3段階RATIO 64〜350 高品質 高性能 スパーギア 惑星ギアボックス CNC機械および様々な産業自動化アプリケーション
高精度PLE120-L3-64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2シリーズ惑星ギアボックスは,広く産業自動化分野で使用され,私たちの顧客によって熱烈に評価されています.
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルージー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
工業分野における惑星減速器のいくつかの一般的な用途は以下のとおりである.
機械機械の製造
機械ツールの主要軸,入口伝送,その他の部品に惑星式減速器を使用することで,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
惑星式減速機は,輸送ベルト,ハンドリング機械の自動化に使用できます自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
惑星式減量器は,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
惑星式減量器は,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確な伝送効果を達成できます.
自動車産業
惑星減速機は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,惑星式減速機は,通常,ローリングマシンやローリングマシンなどの伝送メカニズムで使用されます.
船舶産業
惑星式減速器の利点は,船舶産業で広く使用されています.例えば,大型船舶のホスト,補助機械,ポンプ装置,惑星式減速器は安定した出力トルクとスムーズなトランスミッションを提供することができます.
Kaifull PRMCAS 惑星ギアボックスの特徴と利点
豊富な仕様
惑星式減速機は 仕様が豊富で 動力伝送システムに柔軟で多様な選択肢を提供します
惑星式減速機には,入力速度,出力速度,出力トルク,運動慣性など様々な設計があり,機器設計に柔軟で多様な選択肢を提供します.
多速率,長寿命
同じ負荷容量で,惑星減速器は従来の減速器よりも長い使用寿命を持っています.
特殊なアプリケーションの要件を満たすために様々な速度削減比を持っています.
小容量で軽量
Kaifull PRMCAS 惑星ギアボックスは 最高品質の材料を使用します伝統的な材料よりも大幅に改善されています減速器の総体積を小さくし,軽くして,エネルギー変換効率が高くなります.同時に,機器の総体積と重量は小さくなります..
高速送電効率
惑星式減速器の効率は98%にも達します.この高い効率の主な理由は,効率的なトランスミッションを達成するために複数のスターホイールで設計されているからです.この高効率で機械的なエネルギー損失は大幅に減少し,故障容量率は低く,効率的です.
高精度
惑星式ギア速度減速器の大きな接触面積とギアホイールの数により,高精度のトランスミッション要件を満たす高精度です.同時に,高品質の材料が使用され,精度が安定し,実行時間が例えば,高精度要件を必要とする機械機械や噴霧機械などの機器に非常に適しています.精密な惑星減速機の弧スコアは0に達するからです.05 ポイントで,高精度要求の高いユーザーに対応できる.
命名 規則
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボ 750W,1000W,1.5KW |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 2000 | |||||||||
| 最大入力速度 (rpm) | 3500 | |||||||||
| 定数出力トルク (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 最大出力トルク (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| ローターの慣性 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1500 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 13 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
プラネタリ・リデュッサーは,モーターの速度を低下させ,出力トルクを増やすことができる広く使用される産業用製品です.
歯箱のハウジングの内側の歯輪と密接に組み合わせられています.歯箱の真ん中には外部電源で駆動される太陽電池ギアがあります.そして三つの惑星の車輪は太陽の車輪と一致しています太陽歯を動かす外部入力パワーであるとき,それは惑星ギア回転,力軸の出力力を動かし,出力速度を低下させることができます.
惑星車輪システムの基本原理に加えて,惑星減速の性能は他の多くの要因にも影響されます.例えば,材料の選択,熱処理の施術,ギヤの加工精度,組み立ての設計,および潤滑システムの設計は,減速機の性能に影響します.したがって,高い効率を得るために,高い安定性製品設計,製造,試験などに厳格な品質管理を実施する必要があります.
|
