| ブランド名: | PRMCAS |
| モデル番号: | PLE120-L2-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密かつ信頼性の高い運動制御自動化システム
15年以上の産業用モーション制御経験

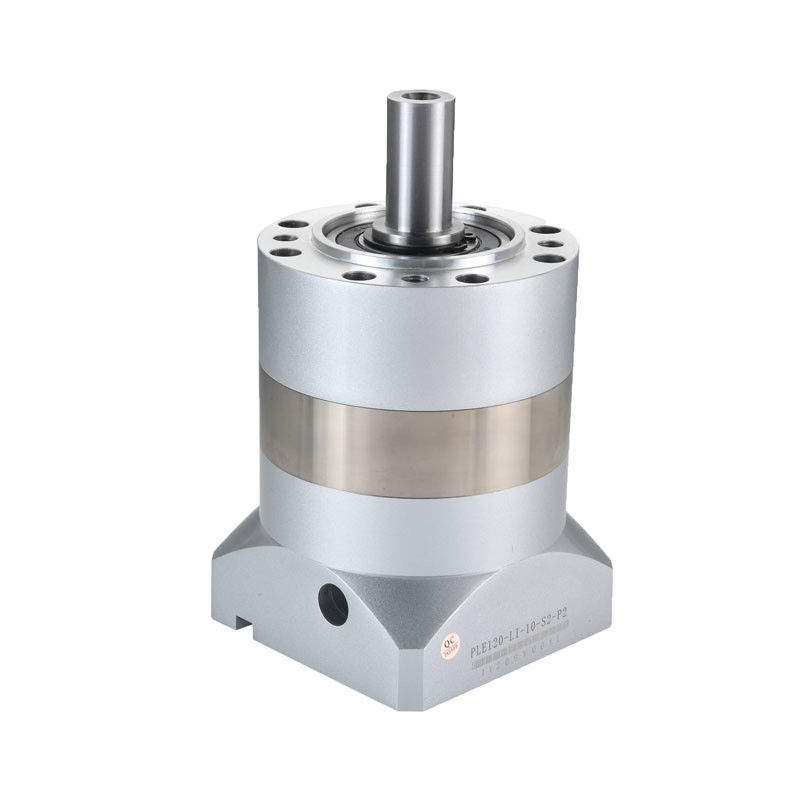

PLE120-L2 2段階比12~70 高品質高性能 スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
高精度PLE120-L2-12, 15, 16, 20, 25, 28, 35, 40, 50, 70) -S2-P2産業自動化分野で広く使用され,世界中の顧客によって高く評価されています.
カイフル PRMCAS スパーギア 惑星ギアボックスのアプリケーション
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターが使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用することができます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
カイフル プラネタリ ギア 減速器 特徴と利点
高精度で惑星式減速機は,惑星式ギアを使って電力を送ります.ギアの数が多く,送電比も大きいので,送信精度は非常に高く,誤りは非常に小さい.この高精度の特性により,惑星ギアボックスは多くの分野で広く使用されています.通常,螺旋ギア惑星減速機は,より高い精度,すなわち低逆効果を持っています.同じタイプのギア減速機でまた,この精度がどのくらい維持できるかにも注意する必要があります. 精度が低くなると,Kaifull PRMCAS惑星ギアボックスは,平均20000時間の精度で動作することができます.
市場には,ステップモーターで動作できる惑星式減速機がいくつかありますが,精度がないので推奨されません.
強い負荷能力惑星ギアボックスの構造は非常にコンパクトで,ギアが均等に分布しているため,その負荷容量は非常に強く,大きな負荷に耐えることができます.異なる生産者の惑星ギアボックス 負荷容量は通常異なるデザインだけでなく 素材も関係しています
高効率のトランスミッション惑星式減速器の伝達効率は非常に高く 98%まで達しますこの高効率の特徴は,惑星減速機を広く,高いエネルギー消費要件のあるいくつかのアプリケーションで適用されています高い伝送効率は,暖房,ノイズをはるかに低減させ,また消費者が電力を節約し,加工品の品質を向上させるのに役立ちます.
長生きする惑星式減速機のギアは高強度,高硬度素材で作られています. 精密な加工と熱処理により,比較的長い使用寿命があります. さらに,惑星式減速器の構造はコンパクトで,内部部品は磨きが少ない精度のない生活時間を考慮する必要があります. 精度のない生活時間を考慮する必要があります.
これらの特性により,惑星式減速機は多くの産業自動化分野で広く使用されています.現代の機械加工と自動化生産の分野で不可欠な重要な装置になります.
命名 規則
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター 750W 1000W 1.5KW ステップパー Nema 42 & 52,フレームサイズ 110mm & 130mm |
|||||||||
| 減少比率 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 逆反応 (arcmin) | <12アーク分 | |||||||||
| 指定入力速度 (rpm) | 2000 | |||||||||
| 最大入力速度 (rpm) | 3500 | |||||||||
| 定数出力トルク (N.m) | 250 | 250 | 250 | 250 | 264 | 250 | 364 | 250 | 364 | 177 |
| 最大出力トルク (N.m) | 500 | 500 | 500 | 500 | 528 | 500 | 528 | 500 | 528 | 354 |
| ローターの慣性 (Kgcm2) | 1.65 | 1.65 | 1.22 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1550 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 8.95 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 | |||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
作業原則
プラネタリ・リデュッサーは,モーターの速度を低下させ,出力トルクを増やすことができる広く使用される産業用製品です.
歯箱のハウジングの内側の歯輪と密接に組み合わせられています.歯箱の真ん中には外部電源で駆動される太陽電池ギアがあります.そして三つの惑星の車輪は太陽の車輪と一致しています太陽歯を動かす外部入力パワーであるとき,それは惑星ギア回転,力軸の出力力を動かし,出力速度を低下させることができます.
惑星車輪システムの基本原理に加えて,惑星減速の性能は他の多くの要因にも影響されます.例えば,材料の選択,熱処理の施術,ギヤの加工精度,組み立ての設計,および潤滑システムの設計は,減速機の性能に影響します.したがって,高い効率を得るために,高い安定性製品設計,製造,試験などに厳格な品質管理を実施する必要があります.
惑星減量器 の いくつかの 用語
速度減速比:入力速度と出力速度の比の値
ステージ番号:惑星のギアセットが 高い伝達比率を満たせないので時には2つまたは3つのセットが使用者の要求を満たすために,より大きなトランスミッション比を必要とします.惑星ギアの数が増えるため,惑星ギアボックスの長さは増加し,効率は低下します.
全負荷効率:最大負荷 (故障出力トルク) のときの減速器の電源伝送効率を指します.
平均寿命:ギアボックスが最大入力速度で名付け負荷を運んでいる連続作業時間を表します.
定数出力トルク:惑星ギア減速機の標準出力トルク値.この値では,出力速度は100rpmであるとき,減速機の寿命は平均寿命です.この値を超えると,減速器の平均寿命が減る出力トルクが値の2倍以上になると,減速器が故障します.
潤滑液:滑油する必要はありません. 惑星式減速器は完全密封装置なので,使用期間中滑油を使用する必要はありません.
騒音:単位はデシベル (DB).この値は,負荷なしで,減速機から1m離れた入力速度は3000rpm/分であるときに測定されます.
反応:出力端を固定し,出力端が定番トルク ±2%を生成するときに,入力端を時計の向きと時計の反対方向に回して,減速器の入力端に小さな角の移動があります単位は1度6分の"です
|
