| ブランド名: | PRMCAS |
| モデル番号: | PLE160-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーション制御自動化ソリューション
15年以上の産業用モーション制御経験

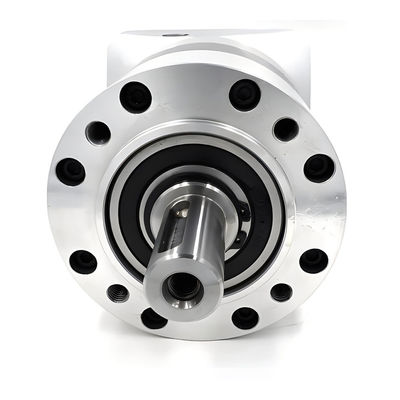

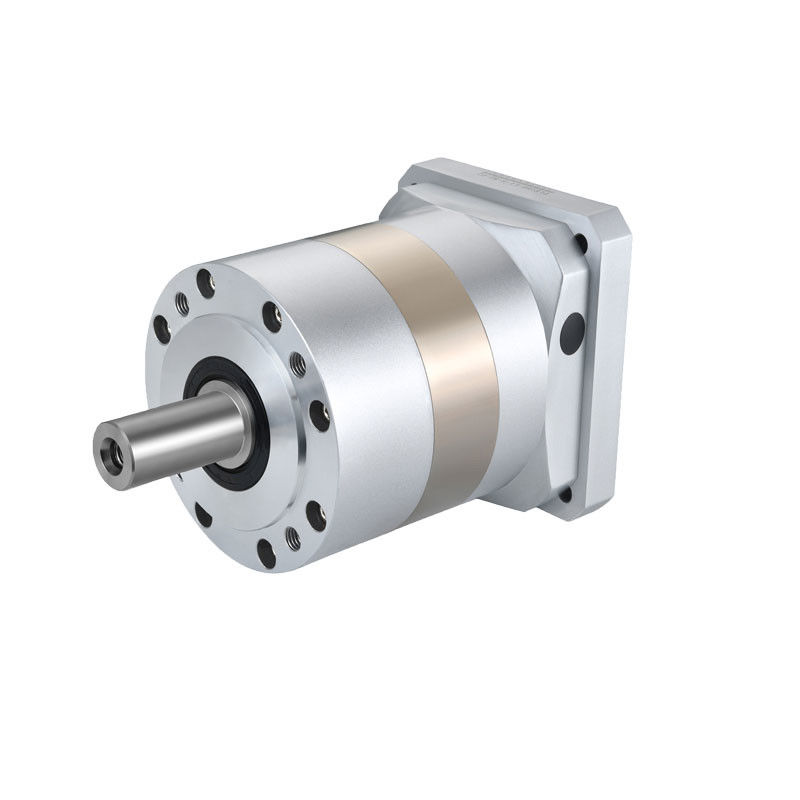

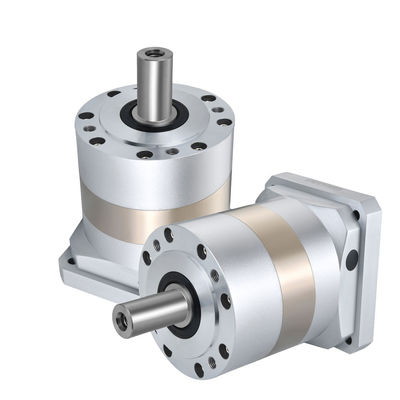

PLE160-L3 3段階RATIO 64〜512 高品質 高性能 スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
高精度PLE160-L3-64, 80, 100, 125, 160, 175, 200, 256, 320, 512) -S2-P2産業自動化分野で広く使用され,世界中の顧客によって高く評価されています.
カイフル PRMCAS スパーギア 惑星ギアボックスのアプリケーション
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターが使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用することができます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
カイフル プラネタリ ギア 減速器 特徴と利点
幅広く縮小比率を測る惑星式減速器のギアメッシュトランスミッションには多くのグループがあります.ギアグループの数は大きく,トランスミッション速度はそれに応じて増加します.
高い負荷能力精密な加工後,この機械は,多くの歯を同時に網羅し,歯のストライプに使用される材料の硬さは高くなります.惑星式減速器の総負荷能力が効果的に向上します.
高い伝送精度歯車間の網状精度は高く,1弧分未満である.他の種類の減速機と比較して,高精度減速機です.
高効率で安定した動きです減速機内の各組のギアは,減速中に単一の歯の表面だけを噛み合うため,トークが等しいとき,ギア表面のストレスの要求は大きい.したがって,装具の設計は,大きなモードと厚さで使用しなければならない.歯車型が大きければ大きいほど,歯車間の許容値が大きいほど,歯車間のギャップが大きいほど,そして各減速比間の累積された横のギャップは増加します精密な惑星ギアボックスは,ユニークな多点統一,緊密に結合構造と外輪の弧構造を組み合わせます.設計自体も 高精度な位置位置付けを実現できます.
簡単に設置できますシンプルな構造,小さな部品,便利な設置,入力と出力シャフト同軸,構造がシンプルで 設置も便利です.
精密な惑星減速機は小さく軽いこの特徴により,設計がより価値ある.従来のギア減速装置の中で,大きなギアと小さなギアの複数のグループが偏ったトランスミッションによって速度を低下させる.減速比は2つのギアの倍数で生成される.歯車との間の距離は,一定の距離で開く. したがって,ギアボックスには巨大な部屋があります. 特に高速回転の場合は,接続するには 2 台以上の減速ギアボックスが必要です構造強度が比較的弱まり,ギアボックスの長さが長くなり,特に大きな体積と重量が生じる.惑星式減速器の構造は,必要な段落数に応じて繰り返し接続することができます.複数の組み合わせが別々に完了できます
高いトルクと抗衝突能力伝統的なギアは,両ギア間の数個の接触面を圧迫することで動きます.すべての負荷は数個の接触面に集中します.だからギアとブレーキの間で摩擦を引き起こすのは簡単です. 惑星減速器は,ギア接触表面に6つのより大きな360度均質な負荷を持っています. 惑星減速器の複数の歯の表面は,瞬間的な衝撃負荷によって均等に影響されます.惑星の減速がより大きな影響を与える過剰な負荷や物体やベアリングの損傷や裂け目
| マッチングモーター | サーボモーター: 750W, 1000W, 1.5KW ステップモーター: Nema 42 & 52,フレームサイズ 110mm & 130mm |
|||||||||
| 減少比率 |
64:1 |
80:1 | 100:1 | 125:1 | 160:1 | 175:1 | 200:1 | 256:1 | 320:1 | 512:1 |
| 逆反応 (arcmin) | <15 弧分 | |||||||||
| 指定入力速度 (rpm) | 2000 | |||||||||
| 最大入力速度 (rpm) | 3500 | |||||||||
| 定数出力トルク (N.m) | 900 | 900 | 900 | 580 | 580 | NA | 580 | 900 | 580 | 400 |
| 最大出力トルク (N.m) | 1800 | 1800 | 1800 | 1160 | 1160 | NA | 1160 | 1800 | 1160 | 800 |
| ローターの慣性 (Kgcm2) | 4.93 | 4.93 | 4.93 | 4.84 | 4.84 | NA | 4.84 | 4.84 | 4.84 | 4.84 |
| 最大激素力 (N.m) | 2200 | |||||||||
| 最大軸力 (N.m) | 2300 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 29 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
PLE060からPLE120シリーズ以上のモデルの技術仕様
| PLF060 | PLF080 | PLF090 | PLF120 | PLF160 | ||||
| モデル | ユニット | PLE060 | PLE080 | PLE090 | PLE120 | PLE160 | 割合 | ステージ |
| 定数出力トルク | N*m | 16.5 | 60 | 60 | 148 | 310 | 3 | 1 |
| 27 | 86 | 86 | 222 | 605 | 4 | |||
| 27 | 94.5 | 94.5 | 235 | 420 | 5 | |||
| 19.5 | 64 | 64 | 158 | 270 について | 7(8) | |||
| 8.5 | 39.5 | 39.5 | 93 | - | 10 | |||
| 96 | 96 | 250 | 680 | 12 | ||||
| 96 | 96 | 250 | - | 15 | 2 | |||
| 30 | 96 | 96 | 250 | 680 | 16 | |||
| 30 | 96 | 96 | 250 | 680 | 20 | |||
| 33 | 105.5 | 105.5 | 264 | 460 | 25 | |||
| 30 | 96 | 96 | 250 | (680) について | 28(32) | |||
| 33 | 105.5 | 105.5 | 364 | - | 35 | |||
| 30 | 96 | 96 | 250 | 460 | 40 | |||
| 33 | 105.5 | 105.5 | 364 | (310) | 50 (((64) | |||
| 21.5 | 71.5 | 71.5 | 177 | - | 70 | |||
| 37.5 | 120 | 120 | 310 | 900 | 64 | 3 | ||
| 37.5 | 120 | 120 | 310 | 900 | 80 | |||
| 37.5 | 120 | 120 | 310 | 900 | 100 | |||
| 41.0 | 132.5 | 132.5 | 329 | 580 | 125 | |||
| 37.5 | 120 | 120 | 310 | (580) について | 140 (((160) | |||
| 41.0 | 132.5 | 132.5 | 329 | - | 175 | |||
| 37.5 | 120 | 120 | 310 | 580 | 200 | |||
| 41.0 | 132.5 | 132.5 | 329 | (900) | 250(256) | |||
| 37.5 | 120 | 120 | 310 | (580) について | 280 (((320) | |||
| 41.0 | 132.5 | 132.5 | 329 | (400) | 350 (((512) | |||
| 緊急停止トルク | N*m | 2 倍 定数出力トルク | ||||||
| 標準入力速度 | rmp | 3000 | 3000 | 3000 | 2000 | 2000 | ||
| 最大入力速度 | rmp | 6000 | 6000 | 6000 | 3500 | 3500 | ||
| 最大射線力 | N | 170 | 1020 | 1020 | 2230 | 2200 | ||
| 最大軸力 | N | 120 | 850 | 850 | 1550 | 2300 | ||
| 効率性 | % | シングル[97%] | 2倍[95%) | |||||
| 平均寿命 | h | 20000 | ||||||
| 体重 | 体重 | 1.4 | 3.7 | 8.0 | 16 | 19 | 1 | |
| 1.6 | 4.2 | 8.9 | 18 | 25 | 2 | |||
| 1.8 | 4.7 | 9.8 | 21 | 31 | 3 |
|||
機械図のカスタマイズが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
特定のギアボックスの機械図が必要なら,私たちもご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
作業原則
プラネタリ・リデュッサーは,モーターの速度を低下させ,出力トルクを増やすことができる広く使用される産業用製品です.
歯箱のハウジングの内側の歯輪と密接に組み合わせられています.歯箱の真ん中には外部電源で駆動される太陽電池ギアがあります.そして三つの惑星の車輪は太陽の車輪と一致しています太陽歯を動かす外部入力パワーであるとき,それは惑星ギア回転,力軸の出力力を動かし,出力速度を低下させることができます.
惑星車輪システムの基本原理に加えて,惑星減速の性能は他の多くの要因にも影響されます.例えば,材料の選択,熱処理の施術,ギヤの加工精度,組み立ての設計,および潤滑システムの設計は,減速機の性能に影響します.したがって,高い効率を得るために,高い安定性製品設計,製造,試験などに厳格な品質管理を実施する必要があります.
|
