| ブランド名: | PRMCAS |
| モデル番号: | ZPLF060-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

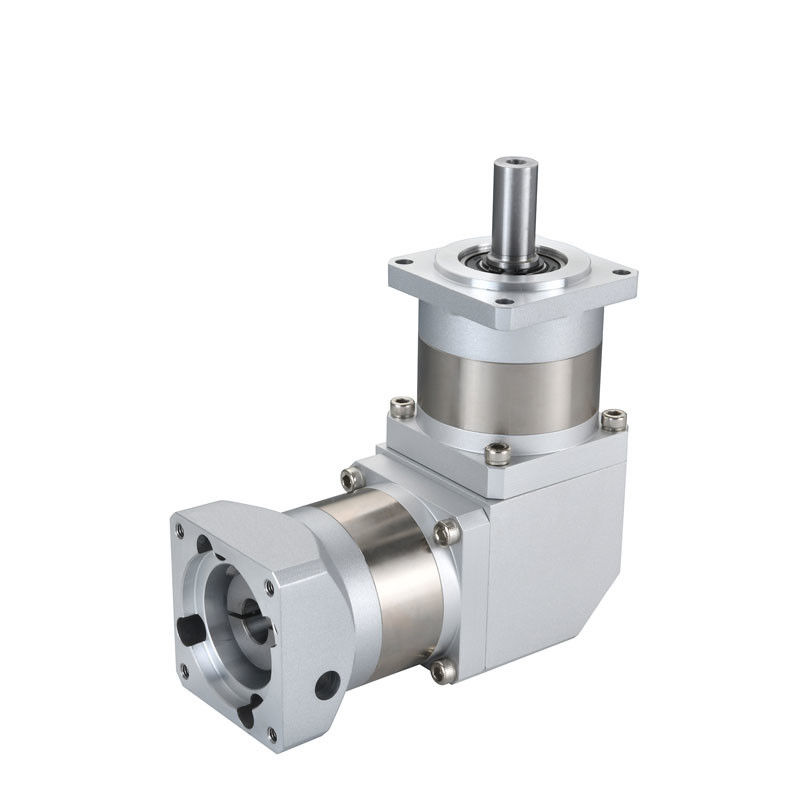

ZPLF060-L3 3段階RATIO 64 から 350 直角スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
高精度ZPLF060-L3-(64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2シリーズ惑星ギアボックスは,工業自動化分野で広く使用されています
毎年世界中の何千もの革新的な柔軟な自動化アプリケーションを 迅速に開発できるようにしています
Kaifull PRMCA プラネタリギア減速器のアプリケーション参照
プラネタリギアボックスの機械は,工業分野で広く使用され,特に高精度,高負荷,高信頼性を要求するアプリケーションに適しています.民間の彫刻機医療機器,レーザー機器,自動車製造,ロボット工学,メタルルジー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
工業分野における惑星減速器のいくつかの一般的な用途は以下のとおりである.
機械機械の製造
機械ツールの主要軸,入口伝送,その他の部品に惑星式減速器を使用することで,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
惑星式減速機は,輸送ベルト,ハンドリング機械の自動化に使用できます自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
惑星式減量機は,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
惑星式減量器は,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確な伝送効果を達成できます.
自動車産業
惑星減速器は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,惑星式減速機は,通常,ローリングマシンやローリングマシンなどの伝送メカニズムで使用されます.
船舶産業
惑星式減速器の利点は,船舶産業で広く使用されています.例えば,大型船舶のホスト,補助機械,ポンプ装置,惑星式減速器は安定した出力トルクとスムーズなトランスミッションを提供することができます.
カイフル 惑星式減速器 特徴と利点
減量比率は非常に高い
惑星ギア減速器の機能は,減速し,トルクを増やすことです.速度比は最大30まで達することができます.000:1単段階のハーモニックギアも1まで移動する000.
高い負荷能力
惑星の減速器が回転すると 網状のギアが多く 柔らかい輪は高強度素材を使用し 高い負荷能力を備えています
高精度
惑星式減速器が回転しているため,網状ギアの数が多く,発生するエラーは互いに補償されるので,より正確な伝達です.また,Kaifullはギア加工のために超高精度CNCマシンを使用高精度な技術も提供しています
高速送電効率
恒定速度で動きます. 高い入力速度でも,このラウンドの相対的な滑り速度はまだ非常に低い本質 このようなバランスのとれた動きは,ホイール歯の磨きを効果的に軽減し,運転効率を向上させることができます.漁具の両側が作業に参加したにもかかわらず惑星式減速器の伝送運動は とてもスムーズです
任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボ 100W,200W,400W |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 37.5 | 37.5 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 | 37.5 | 41 |
| 最大出力トルク (N.m) | 75 | 75 | 75 | 82 | 75 | 82 | 75 | 82 | 75 | 82 |
| ローターの慣性 (Kgcm2) | 0.092 | 0.092 | 0.092 | 0.092 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 | 0.091 |
| 最大激素力 (N.m) | 170 | |||||||||
| 最大軸力 (N.m) | 120 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 60 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 3.05 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
について作業原理惑星回転システムの基本原理に基づいています.複数の惑星車輪,内輪,太陽車輪,フレームで構成されています.惑星ホイールの数は,減速の需要とトランスミッションの効率に応じて選択することができます内部ギアがフレームに固定され,太陽車輪は入力シャフトに接続されている中央車輪です.入力シャフトが回転すると,太陽光発電の電池が電池を回転させると,太陽光発電の電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池を回転させると,電池が電池に回転します.太陽の輪が惑星を回転させる惑星の車輪は,内輪の軌道に沿って回っているが,それも,その軸に沿って回っている.この 特殊 な 運動 方法 に よっ て,惑星 輪 の システム は 大幅 な 減速 率 を 達成 できる安定性や精度も保証する.
太陽車から惑星車輪に伝わり 太陽車輪の駆動で惑星車輪が回転し始めます
惑星 輪 は,内部 の ギア の 軌道を 沿い 回転 し て い ます が,それ は 自分 の 軸 に 沿い も 回転 し て い ます.この 特殊 な 運動 の 方法 に よっ て,惑星 輪 の 速度 減速 率 が 実現 し ます.
リボルバーと惑星輪の回転は 惑星ラックに電力を渡し 惑星棚は出力シャフトに電力を渡し 全体の減速器を回転させる
速度減速器の精密な製造と設置により,トランスミッションの安定性と精度は保証される.惑星式減速器が高精度減速効果を達成できるようにする.
|
