| ブランド名: | PRMCAS |
| モデル番号: | ZPLF120-L3- （） - S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

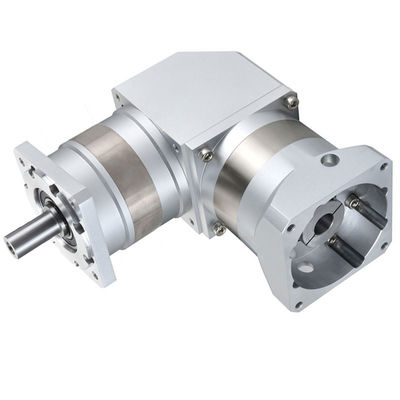

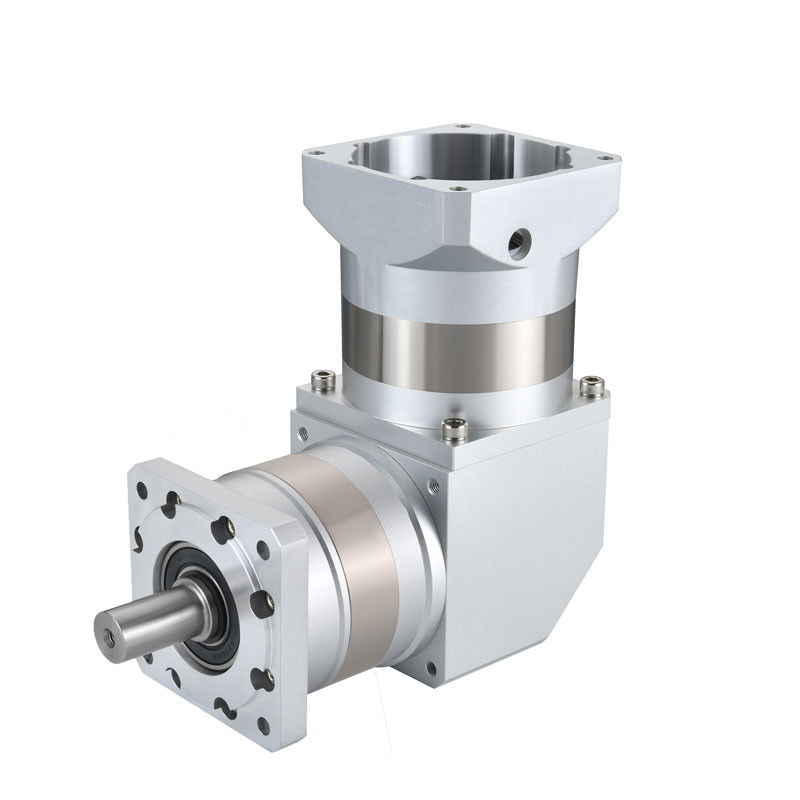

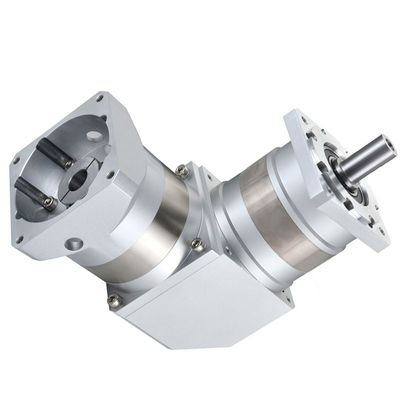

ZPLF120-L3 3段階RATIO 64〜350 直角スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
Kaifull PRMCA プラネタリギア減速器のアプリケーション参照
機械製造:プラネタリ・リドクサーは,ターン,フレッシング・マシン,磨き機など,機械ツールの様々なローターコンポーネントを駆動するために使用できます.
梱包機械:惑星式減量器は,密封機,詰め機,ラベル機,効率的で正確な包装の動きを実現するために.
繊維機械:P織物生産機器の配送には,織機,ローリングマシンなど,ランネータリ・リドクターを使用できます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:プラネタリ・リドクサーは,プラスチックプリンター,フラットプリンター,ソフトプリンターなどの印刷機器の伝送に使用され,正確かつ高速な印刷プロセスを達成できます.
航空宇宙分野:惑星減速機は,高度な精度,高性能,高い信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙分野に広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:惑星減速器は,医療機器の安定性と正確性を確保するために,X線機器,CT機器,核磁気共鳴などの医療機器の伝送に使用できます.
金属機械:惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の伝送に使用できます.
様々な産業用ロボット:惑星式減速機は,さまざまな産業用ロボットの伝送および実行エージェントに使用され,ロボットの精度と実行効率を向上させることができます.
カイフル 惑星式減速器 特徴と利点
高い駆動効率:惑星式減速器の伝送効率は通常高で,90%を超えることができます. それは惑星式ギア伝送では,複数のギアが同時に電力を渡すからです.トランスミッション損失を減らす.
大きい出力トルク:惑星式減速機は,多段階のギアトランスミッションによって,より大きなトルク出力を達成できます.各惑星車輪は,負荷の一部を耐えることができ,全体的な負荷が複数のギアに分散されます.トークの出力容量を増加させる.
コンパクトな構造:惑星式減速機は,コンパクトな構造設計を有する.ギア装置は,閉ざされた外部のギアに配置され,比較的小さなスペースを占めています.限られたスペースアプリケーションで特に有利である.
高硬さと精度:惑星式減速機は高硬さと精度があり,正確な出力運動と位置制御を提供します.精密な練習と位置付けを必要とするアプリケーションで非常に重要です工業機械や自動化機器などです
安定した出力移動:複数のギアが協調しているため,惑星式減速機は滑らかな出力運動を提供し,振動と騒音の発生を軽減します.これは低騒音と安定した動作を必要とするアプリケーションにとって非常に重要です.
豊富な仕様とオプション:惑星式減速機には,異なる減速比,入力と出力シャフトのレイアウトなど,様々な構成とオプションがあります.特定のアプリケーションの要件を満たすための固定とセンサーの設置.
命名 規則
任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター 750W 1000W 1.5KW ステップパー ネマ 42 & 52,フレームサイズ 110mm & 130mm |
|||||||||
| 減額 0比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 最大出力トルク (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| ローターの慣性 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1550 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 19.1 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
プラネタリ・リデュッサーは,モーターの速度を低下させ,出力トルクを増やすことができる広く使用される産業用製品です.
歯箱のハウジングの内側の歯輪と密接に組み合わせられています.歯箱の真ん中には外部電源で駆動される太陽電池ギアがあります.そして三つの惑星の車輪は太陽の車輪と一致しています太陽歯を動かす外部入力パワーであるとき,それは惑星ギア回転,力軸の出力力を動かし,出力速度を低下させることができます.
惑星車輪システムの基本原理に加えて,惑星減速の性能は他の多くの要因にも影響されます.例えば,材料の選択,熱処理の施術,ギヤの加工精度,組み立ての設計,および潤滑システムの設計は,減速機の性能に影響します.したがって,高い効率を得るために,高い安定性製品設計,製造,試験などに厳格な品質管理を実施する必要があります.
|
