| ブランド名: | PRMCAS |
| モデル番号: | ZPLE090-L3-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

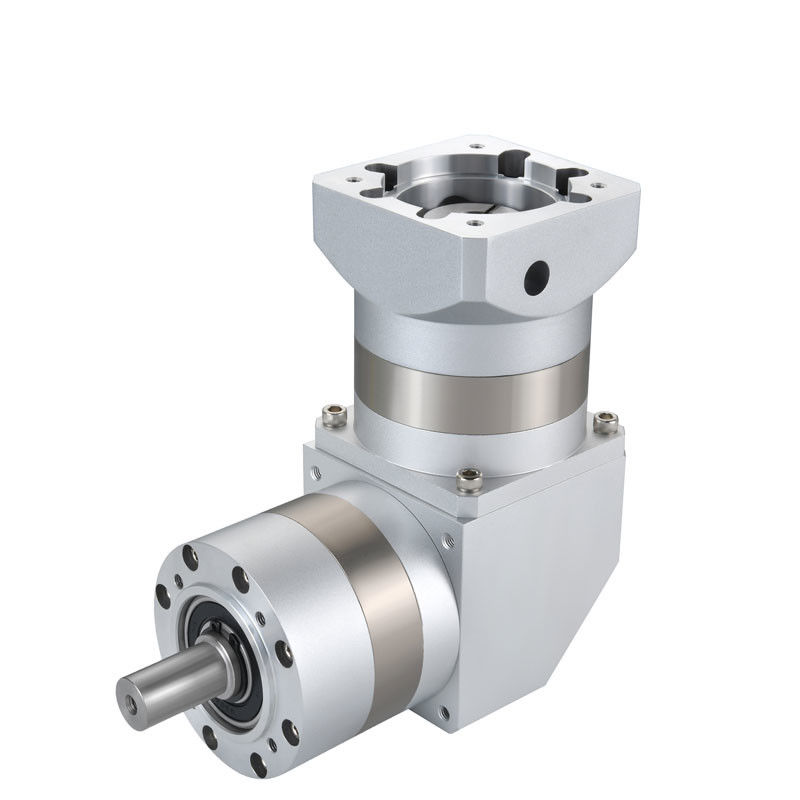

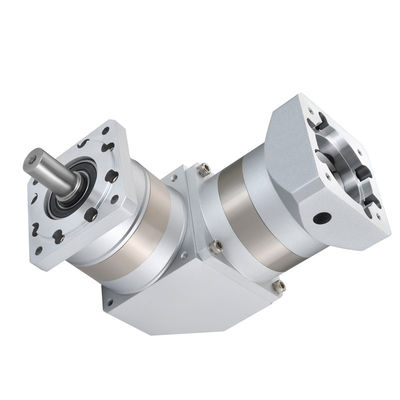

ZPLE090-L3 3段階RATIO 64 から 350 直角スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
高精度ZPLE090-L3-64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2シリーズ惑星ギアボックスは,工業自動化分野で広く使用されています.
Kaifull PRMCAS プラネタリ・リドクサーは以下の特性があります特徴:
高い駆動効率:惑星式減速器の伝送効率は通常高で,90%を超えることができます. それは惑星式ギア伝送では,複数のギアが同時に電力を渡すからです.トランスミッション損失を減らす.
大きい出力トルク:惑星式減速機は,多段階のギアトランスミッションによって,より大きなトルク出力を達成できます.各惑星車輪は,負荷の一部を耐えることができ,全体的な負荷が複数のギアに分散されます.トークの出力容量を増加させる.
コンパクトな構造:惑星式減速機は,コンパクトな構造設計を有する.ギア装置は,閉ざされた外部のギアに配置され,比較的小さなスペースを占めています.限られたスペースアプリケーションで特に有利である.
高硬さと精度:惑星式減速機は高硬さと精度があり,正確な出力運動と位置制御を提供します.精密な練習と位置付けを必要とするアプリケーションで非常に重要です工業機械や自動化機器などです
安定した出力移動:複数のギアが協調しているため,惑星式減速機は滑らかな出力運動を提供し,振動と騒音の発生を軽減します.これは低騒音と安定した動作を必要とするアプリケーションにとって非常に重要です.
豊富な仕様とオプション:惑星式減速機には,異なる減速比,入力と出力シャフトのレイアウトなど,様々な構成とオプションがあります.特定のアプリケーションの要件を満たすための固定とセンサーの設置.
命名 規則
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
| マッチングモーター |
サーボ 400W 750W |
|||||||||
| 減少比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 120 | 120 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 | 120 | 132.5 |
| 最大出力トルク (N.m) | 240 | 240 | 240 | 265 | 240 | 265 | 240 | 265 | 240 | 265 |
| ローターの慣性 (Kgcm2) | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.291 | 0.283 | 0.283 | 0.283 | 0.283 |
| 最大激素力 (N.m) | 1020 | |||||||||
| 最大軸力 (N.m) | 850 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 8.3 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||

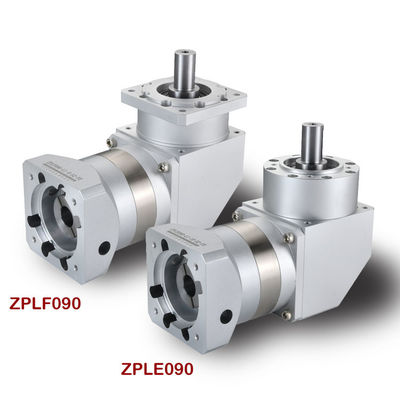

ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
について作業原理惑星式減速器の動力は主に惑星式車輪システムの送動に基づいています.内部ギアとの相互作用により,速度が減少し,トルクが増加します.
内部構造は主に太陽車輪,惑星車輪,および内輪のギアを含む.太陽車輪は中央に位置し,入力シャフトによって駆動される.惑星車輪は太陽車輪と内部のギアサークルの間に位置しています太陽電池の輪が回転すると,太陽電池の輪が回転を生成します.そして同時に内部のギアの軌道に沿って回転この独特の運動方法により,惑星式減速器はより高い減速率を達成できます.
さらに,惑星減速器の設計は,コンパクトな構造,高い伝送効率,低騒音の特徴を有し,工業分野で広く使用されています.
|
