| ブランド名: | PRMCAS |
| モデル番号: | ZPLE120-L1- (()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

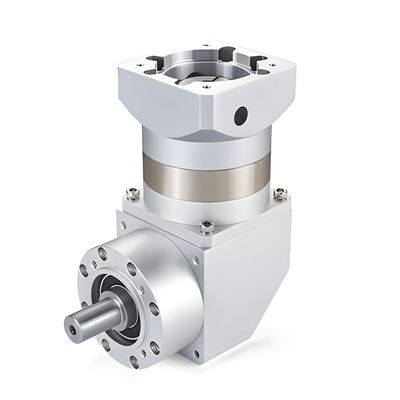

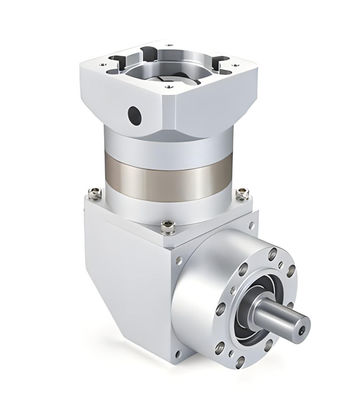

ZPLE120-L1 1段階の比 3 から 10 直角スパーギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
高精度ZPLE120-L1-(34 5 7 10) -S2-P2シリーズ惑星ギアボックスは,工業自動化分野で広く使用されています.
利点カイフル PRMCAS プラネットギア減速機
高精度:惑星式減速器の動作原理と構造により,送信プロセスの誤りは非常に小さく,精度は高い.
大トルク:惑星式減速機は多歯車組み合わせの形をとるため,送られるトルクは非常に大きいため,高い作業効率を達成することができます.
低騒音:Pl精密加工歯車と他のトランスミッション部品を使用し,そのトランスミッション精度が高く,速度が安定し,作業中に安定して動作します.
寿命:惑星式減速装置の内部部品は高品質の材料で 耐久性があり 寿命も長い
高効率:惑星式減速器の伝送効率は高く 騒音は低く 温度は低く
命名 規則
任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター 750W 1000W 1.5KW ステップパー ネマ 42 & 52,フレームサイズ 110mm & 130mm |
||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 逆反応 (arcmin) | <8アーキミンス | ||||
| 指定入力速度 (rpm) | 2000 | ||||
| 最大入力速度 (rpm) | 3500 | ||||
| 定数出力トルク (N.m) | 148 | 222 | 235 | 158 | 93 |
| 最大出力トルク (N.m) | 296 | 444 | 470 | 316 | 186 |
| ローターの慣性 (Kgcm2) | 1.65 | 1.22 | 1.15 | 1.13 | 1.11 |
| 最大激素力 (N.m) | 2230 | ||||
| 最大軸力 (N.m) | 1550 | ||||
| 平均寿命 (時間) | >20000 | ||||
| 騒音レベル (dB) | 65 | ||||
| IPグレード | IP65 | ||||
| 潤滑剤 | 長期用 油脂 | ||||
| 効率性 | 97% | ||||
| 体重 (kg) | 14.1 | ||||
| 軸アダプタ | 入手可能 | ||||

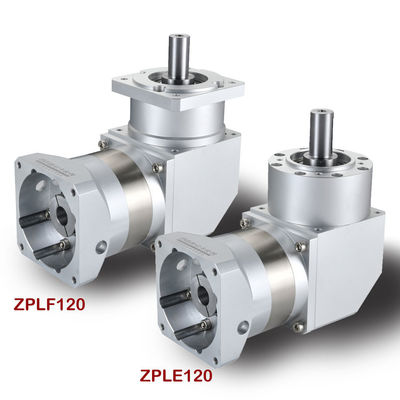

ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
スパーギア の より 多く の 種類
について作業原理惑星式減速器の動力は主に惑星式車輪システムの送動に基づいています.内部ギアとの相互作用により,速度が減少し,トルクが増加します.
内部構造は主に太陽車輪,惑星車輪,および内輪のギアを含む.太陽車輪は中央に位置し,入力シャフトによって駆動される.惑星車輪は太陽車輪と内部のギアサークルの間に位置しています太陽電池の輪が回転すると,太陽電池の輪が回転を生成します.そして同時に内部のギアの軌道に沿って回転この独特の運動方法により,惑星式減速器はより高い減速率を達成できます.
さらに,惑星減速器の設計は,コンパクトな構造,高い伝送効率,低騒音の特徴を有し,工業分野で広く使用されています.
アプリケーションにおける機能:
負荷の重量と高精度を増やす:精密な位置付けのために必要な場合,精密な惑星減速機が必要です. 一般的に,航空,衛星,医療などの自動機器,軍事技術精密な惑星減速装置によってサーボモーターのトルクを増やすことで,効果的に解決できます.
出力トルクを増やす:出力トルクが向上すれば,出力トルクを直接増やすサーボモーターの方法を採用すれば,高価で高性能なサーボモーターを使用しなければならない.サーボモーターもより強い構造を持つ必要がありますこのとき,より大きなドライバを使用する必要があります.電力電子部品および関連する機械および電気機器の仕様も向上する必要があります.制御システムのコストは大きく増加します
設備の効率を向上させる理論的には,サーボモーターを増加させる電力は出力トルクを得る方法でもあります.配列の仕様 配列の仕様 配列の仕様 配列の仕様つまり,追加コストを増やす必要はありません.
装置の使用期間を延長する:精密な惑星減速機は,低速制御特性の衰弱を効果的に解決することができます.ある程度の弱さが生じる低速で信号回収と電流制御の観点から,特に見やすい.
|
