| ブランド名: | PRMCAS |
| モデル番号: | ZPLE120-L2-()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

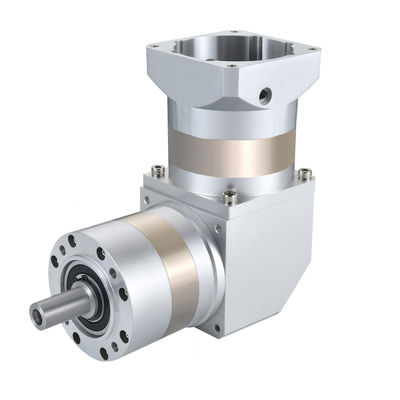

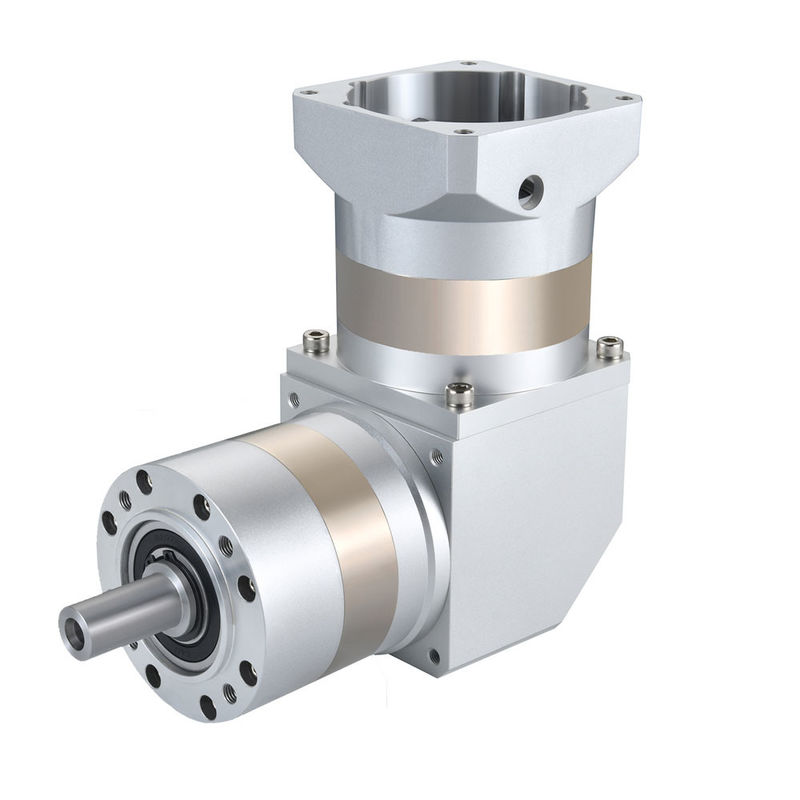

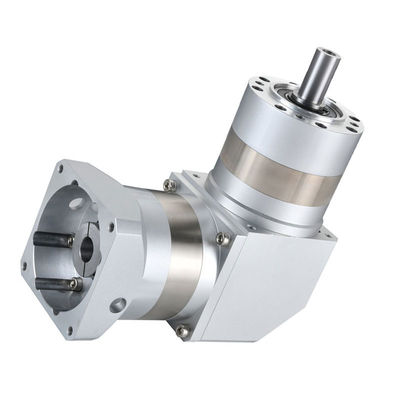

ZPLE120-L2 2段階比12~70 直角スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
高精度ZPLE120-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70) -S2-P2シリーズ惑星ギアボックスは,工業自動化分野で広く使用されています.
カイフル PRMCAS 惑星減量器特徴と利点下記のように,
コンパクトな構造:惑星式減速機の構造はコンパクトである.他の種類の減速機と比較すると,容量は小さく,限られたスペースで役割を果たすことができる.
安定してスムーズなトランスミッション惑星式減速器は惑星式ギアトランスミッションを使用します.ギア数は大きいです.
強い負荷能力:惑星減速機は,様々な負荷条件に適した高負荷に耐えることができます.
高精度:惑星ギアボックスの大きな接触面積と各ギアホイールの歯の数により,高精度のトランスミッション要件を満たす高精度です.
命名 規則
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
| マッチングモーター |
サーボモーター 750W 1000W 1.5KW ステップパー ネマ 42 & 52,フレームサイズ 110mm & 130mm |
|||||||||
| 減少比率 | 12:1 | 15:1 | 16:1 | 20:1 | 25:1 | 28:1 | 35:1 | 40:1 | 50:1 | 70:1 |
| 逆反応 (arcmin) | <12 弧分 | |||||||||
| 指定入力速度 (rpm) | 2000 | |||||||||
| 最大入力速度 (rpm) | 3500 | |||||||||
| 定数出力トルク (N.m) | 250 | 250 | 250 | 250 | 264 | 250 | 364 | 250 | 364 | 177 |
| 最大出力トルク (N.m) | 500 | 500 | 500 | 500 | 528 | 500 | 728 | 500 | 728 | 354 |
| ローターの慣性 (Kgcm2) | 1.65 | 1.65 | 1.22 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1550 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 60 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 16.7 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||

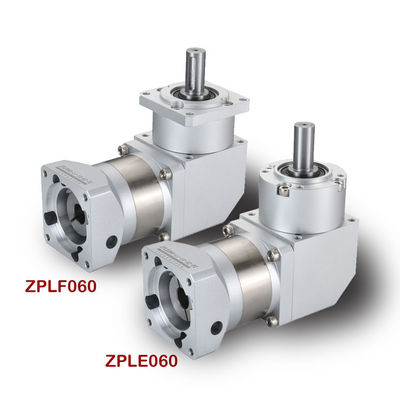

ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
について作業原理惑星式減速器の動力は主に惑星式車輪システムの送動に基づいています.内部ギアとの相互作用により,速度が減少し,トルクが増加します.
内部構造は主に太陽車輪,惑星車輪,および内輪のギアを含む.太陽車輪は中央に位置し,入力シャフトによって駆動される.惑星車輪は太陽車輪と内部のギアサークルの間に位置しています太陽電池の輪が回転すると,太陽電池の輪が回転を生成します.そして同時に内部のギアの軌道に沿って回転この独特の運動方法により,惑星式減速器はより高い減速率を達成できます.
さらに,惑星減速器の設計は,コンパクトな構造,高い伝送効率,低騒音の特徴を有し,工業分野で広く使用されています.
惑星式減速器の共通仕様
速度減速比:入力速度と出力速度の比の値
ステージ番号:惑星のギアセットが 高い伝達比率を満たせないので時には2つまたは3つのセットが使用者の要求に応えるために,より大きなトランスミッション比を必要とします.惑星ギアの数が増えるため,惑星ギアボックスの長さは増加し,効率は低下します.
全負荷効率:最大負荷 (故障出力トルク) のときの減速器の電源伝送効率を指します.
平均寿命:ギアボックスが最大入力速度で名付け負荷を運んでいる連続作業時間を表します.
定数出力トルク:惑星ギア減速機の標準出力トルク値.この値では,出力速度は100rpmであるとき,減速機の寿命は平均寿命です.この値を超えると,減速器の平均寿命が減る出力トルクが値の2倍以上になると,減速器が故障します.
潤滑液:滑油する必要はありません. 惑星式減速器は完全密封装置なので,使用期間中,滑油油を使用する必要はありません.
騒音:単位はデシベル (DB).この値は,負荷なしで,減速機から1m離れた入力速度は3000rpm/分であるときに測定されます.
反応:出力端を固定し,出力端が定番トルク ±2%を生成するときに,入力端を時計の向きと時計の反対方向に回して,減速器の入力端に小さな角の移動があります単位は1度6分の"です
|
