| ブランド名: | PRMCAS |
| モデル番号: | ZPLE120-L3- (()) -S2-P2 |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

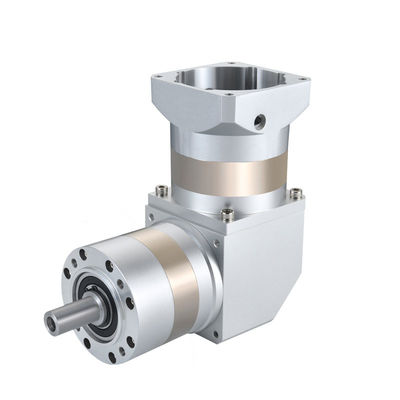

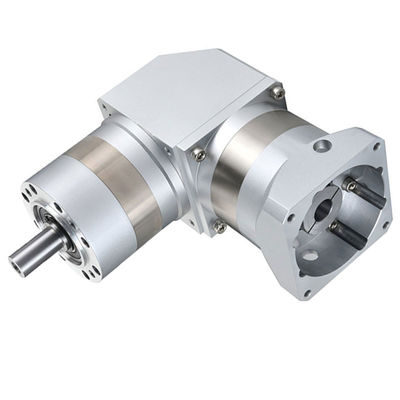

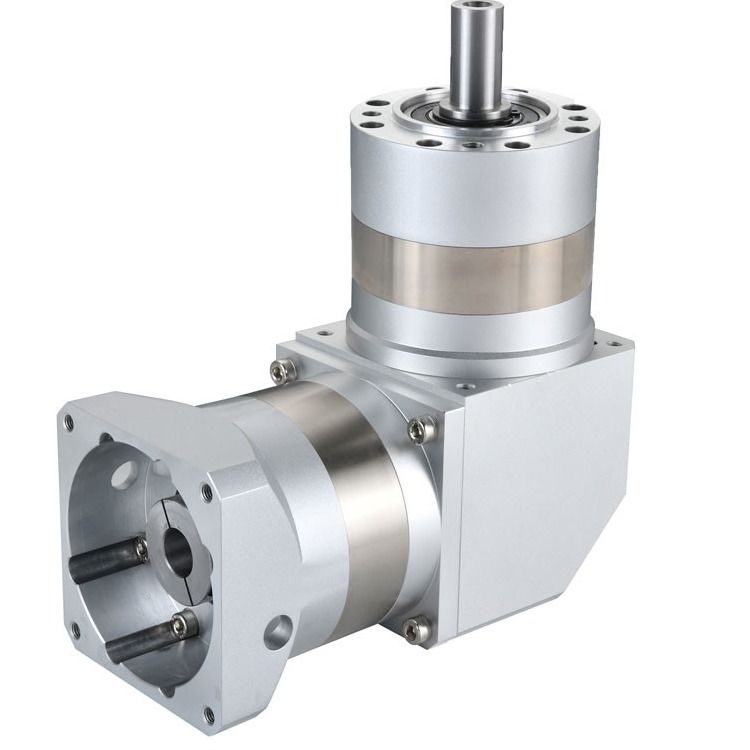

ZPLF120-L3 3段階RATIO 64〜350 直角スパーギア 惑星ギアボックス CNCおよび様々な産業自動化アプリケーション
高精度ZPLE120-L3-64, 80, 100, 125, 140, 175, 200, 250, 280, 350) -S2-P2シリーズ惑星ギアボックスは,広く工業に使用されています自動化アプリケーション例えば
カイフル PRMCAS 惑星減量器特徴と利点下記のように,
豊富な仕様
惑星式減速機は 仕様が豊富で 動力伝送システムに柔軟で多様な選択肢を提供します
惑星式減速機は,入力速度,出力速度,出力トルク,運動慣性など様々な設計があり,機器設計に柔軟で多様な選択肢を提供します.
多速率,長寿命
同じ負荷容量で,惑星減速器は従来の減速器よりも長い使用寿命を持っています.
特殊なアプリケーションの要件を満たすために様々な速度削減比を持っています.
小容量で軽量
Kaifull PRMCAS 惑星ギアボックスは 最高品質の材料を使用します伝統的な材料よりも大幅に改善されています減速器の総体積を小さくし,軽くして,エネルギー変換効率が高くなります.同時に,機器の総体積と重量は小さくなります..
高速送電効率
惑星式減速器の効率は98%にも達する.この高い効率の主な理由は,効率的なトランスミッションを達成するために複数のスターホイールで設計されていることです.この高効率で機械的なエネルギー損失は大幅に減少し,故障容量率は低く,効率的です.
高精度
惑星式ギア速度減速器の大きな接触面積とギアホイールの数により,高精度のトランスミッション要件を満たす高精度です.同時に,高品質の材料が使用され,精度が安定し,実行時間が例えば,高精度要件を必要とする機械機械や噴霧機械などの機器に非常に適しています.精密な惑星減速機の弧スコアは0に達するからです.05 ポイントで,高精度要求の高いユーザーに対応できる.
命名 規則
任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
| マッチングモーター |
サーボモーター 750W 1000W 1.5KW ステップパー ネマ 42 & 52,フレームサイズ 110mm & 130mm |
|||||||||
| 減額 0比率 | 64:1 | 80:1 | 100:1 | 125:1 | 140:1 | 175:1 | 200:1 | 250:1 | 280:1 | 350:1 |
| 逆反応 (arcmin) | <15アーク分 | |||||||||
| 指定入力速度 (rpm) | 3000 | |||||||||
| 最大入力速度 (rpm) | 6000 | |||||||||
| 定数出力トルク (N.m) | 310 | 310 | 310 | 329 | 310 | 329 | 310 | 329 | 310 | 329 |
| 最大出力トルク (N.m) | 620 | 620 | 620 | 658 | 620 | 658 | 620 | 658 | 620 | 658 |
| ローターの慣性 (Kgcm2) | 1.15 | 1.15 | 1.15 | 1.15 | 1.13 | 1.13 | 1.11 | 1.11 | 1.11 | 1.11 |
| 最大激素力 (N.m) | 2230 | |||||||||
| 最大軸力 (N.m) | 1550 | |||||||||
| 平均寿命 (時間) | >20000 | |||||||||
| 騒音レベル (dB) | 65 | |||||||||
| IPグレード | IP65 | |||||||||
| 潤滑剤 | 長期用 油脂 | |||||||||
| 効率性 | 95% | |||||||||
| 体重 (kg) | 19.1 | |||||||||
| 軸アダプタ | 入手可能 | |||||||||
ZPLFZPLFシリーズより多くのモデルの技術仕様
| ZPLF060 | ZPLF090 | ZPLF120 | ||||
| ポイント | ユニット | ZPLE060 | ZPLE090 | ZPLE120 | 割合 | ステージ |
| 定数出力トルク | N.m | 16.5 | 60 | 148 | 3 | 1 |
| 27 | 86 | 222 | 4 | |||
| 27 | 94.5 | 235 | 5 | |||
| 19.5 | 64 | 158 | 7 | |||
| 8.5 | 39.5 | 93 | 10 | |||
| 96 | 250 | 12 | 2 | |||
| 96 | 250 | 15 | ||||
| 30 | 96 | 250 | 16 | |||
| 30 | 96 | 250 | 20 | |||
| 33 | 105.5 | 264 | 25 | |||
| 30 | 96 | 250 | 28 | |||
| 33 | 105.5 | 364 | 35 | |||
| 30 | 71.5 | 250 | 40 | |||
| 33 | 120 | 364 | 50 | |||
| 21.5 | 120 | 177 | 70 | |||
| 37.5 | 120 | 310 | 64 | 3 | ||
| 37.5 | 132.5 | 310 | 80 | |||
| 37.5 | 120 | 310 | 100 | |||
| 41 | 132.5 | 329 | 125 | |||
| 37.5 | 120 | 310 | 140 | |||
| 41 | 132.5 | 329 | 175 | |||
| 37.5 | 120 | 310 | 200 | |||
| 41 | 132.5 | 329 | 250 | |||
| 37.5 | 120 | 310 | 280 | |||
| 41 | 132.5 | 329 | 350 | |||
| 緊急停止トルク | N.m | 2 倍 評価 | ||||
| 定数入力速度 | rpm | 3000 | 3000 | 2000 | ||
| 最大入力速度 | rpm | 6000 | 6000 | 3500 | ||
| 最大放射力 | N | 170 | 1020 | 2230 | ||
| 最大軸力 | N | 120 | 850 | 1550 | ||
| 効率性 | % | シングル 97% ダブル 95% | ||||
| 平均寿命 | 時間 | 20000 | ||||
| 体重 | 体重 | 2.2 | 4.7 | 11.5 | 1 | |
| 2.5 | 5.3 | 13.5 | 2 | |||
| 2.8 | 5.9 | 15.7 | 3 | |||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,ただ私たちに連絡してください最適な減量器が推奨されます.
について作業原理惑星式減速器の動力は主に惑星式車輪システムの送動に基づいています.内部ギアとの相互作用により,速度が減少し,トルクが増加します.
内部構造は主に太陽車輪,惑星車輪,および内輪のギアを含む.太陽車輪は中央に位置し,入力シャフトによって駆動される.惑星車輪は太陽車輪と内部のギアサークルの間に位置しています太陽電池の輪が回転すると,太陽電池の輪が回転を生成します.そして同時に内部のギアの軌道に沿って回転この独特の運動方法により,惑星式減速器はより高い減速率を達成できます.
さらに,惑星減速器の設計は,コンパクトな構造,高い伝送効率,低騒音の特徴を有し,工業分野で広く使用されています.
|
