| ブランド名: | YARAK |
| モデル番号: | Y2SS3-P |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

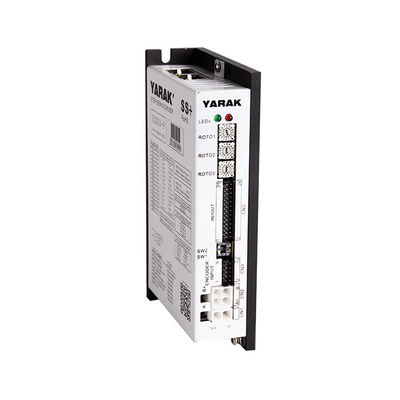

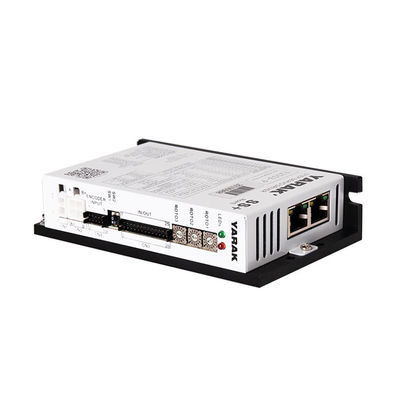

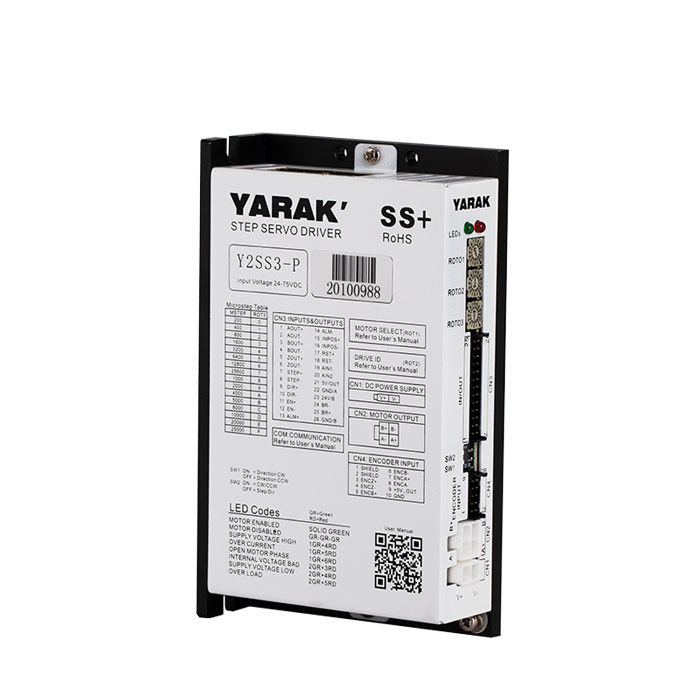

Y2SS3-P アダプティブ 4.5A 2 段階 閉ループ 工業自動化用のエンコーダー付き ステップ サーボドライブ
1製品概要
特徴
◆ DC 入力 ステップ サーボ ドライバー
◆ 調整可能な モーター と 負荷自動で電流を調整する0.5-8.0A
◆ 入力電圧: 24 - 75 VDC
◆ パルス + 方向 / ダブル パルス コントロール モード
◆ 16 の スタンド の 区分 は 選択 的 です.
◆制御信号 5-24V 対応
◆ 多重 の 電気 保護
Y2SS3-Pは,サーボ制御技術を採用し,工場自動化,彫刻機械,電子製品製造,物流整理,ロボット,様々な特殊自動化機器に広く使用されています,医療機器,CNC機械,レーザー機器,印刷機械,材料加工,安全システム,ナビゲーションシステム,工業試験と測定など測定システムや計測システムなど多くの分野があります.
2ステップドライバー 外部インターフェース
3. LED状態表示の説明
LED状態指示台に基づいて,運転手の作業状態や異常原因を特定することができる.
| ディスプレイ | 色 | 説明 |
| 捕虜緊急事態 | 緑色 | 運転手が正常にいるときに緑色のライトが点滅します |
| エラー | 赤色 |
運転手が間違えたとき 信号が点きます 交互に点滅する |
|
ステータス |
失敗 |
原因 |
|
グリーフォローする閃く |
ドライブ普通の |
-- |
|
いつも緑色について |
運転しないでください.アクティブ |
EN ポートは高いレベルインプット |
|
赤と1緑色 |
ドライブの温度も高い |
強化する必要性熱 |
|
赤と1緑色 |
ドライブ パワー インプット 終了しました 電圧 |
パワー 供給 電圧 は より大きい より 75V |
|
赤と1緑色 |
運転して流動 |
モーターのワイヤリングの故障または不良連絡 |
|
赤と1緑色 |
モーターの巻き込みは開いているサーキット |
モーターは接続されていません.そうだ |
|
赤と2緑色 |
ドライブの内部電圧エラー |
権力も低い |
|
赤と2緑色 |
ドライブ パワー インプット 下 電圧 |
電源電圧 より小さい 24V |
|
5赤と2緑色 |
オーバー負荷 |
超えられた負荷 |
4DIP スイッチ シーティング
| SW 1 | SW 2 | SW 3 | SW 4 |
マイクロステップ |
PPR |
| オフF について | オフ | オフ | 0 フラン | 125 | 25000 |
| オン | オフ | オフ | 0 フラン | 100 | 20000 |
| オフ | オン | オフ | 0 フラン | 50 | 10000 |
| オン | オン | オフ | 0 フラン | 40 | 8000 |
| オフ | オフ | オン | 0 フラン | 25 | 5000 |
| オン | オフ | オン | 0 フラン | 20 | 4000 |
| オフ | オン | オン | 0 フラン | 10 | 2000 |
| オン | オン | オン | 0 フラン | 5 | 1000 |
| オフ | オフ | オフ | 0 N | 128 | 25600 |
| オン | オフ | オフ | 0 N | 64 | 12800 |
| オフ | オン | オフ | 0 N | 32 | 6400 |
| オン | オン | オフ | 0 N | 16 | 3200 |
| オフ | オフ | オン | 0 N | 8 | 1600 |
| オン | オフ | オン | 0 N | 4 | 800 |
| オフ | オン | オン | 0 N | 2 | 400 |
| オン | オン | オン | 0 N | 1 | 200 |
5モーター方向と制御モデルの選択
| ディスプレイ | スイッチ | 機能 |
| SW 5 |
モーターの回転方向 |
ON:CW方向 OFF:CCW方向 |
| SW 6 | シングルパルスとダブルパルス |
ON:CW/CCW制御モード OFF:STEP/DIR コントロールモード |
6制御信号
入力信号の記述は次のとおりである.
| ディスプレイ | ターミナル名 | 機能 |
| ステップ |
パルス信号 |
5-24V/NPN/PNP信号を受信する |
| DIR |
方向信号 |
5-24V/NPN/PNP信号を受信する |
| EN について |
信号を有効にする |
5-24V/NPN/PNP信号を受信; EN 入力なし,モーターを有効にする |
輸出信号は下記のように機能します.
| ディスプレイ | ターミナル名 | 機能 |
| ALM |
エラー出力 |
ドライブが間違っているとき, OUT ポートは最大 3 0 V @ 1 0 0 m A に接続されています |
| INPOS |
位置への出力 |
モーターを配置したら OUTポートは最大3 0 V @ 1 0 0 m Aに接続されている. |
7繋がり
入力接続:
出力接続:
8メカニカル・ダイメンション
|
