| ブランド名: | PRMCAS |
| モデル番号: | AL070シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

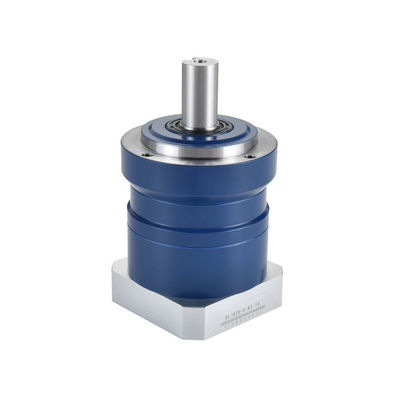

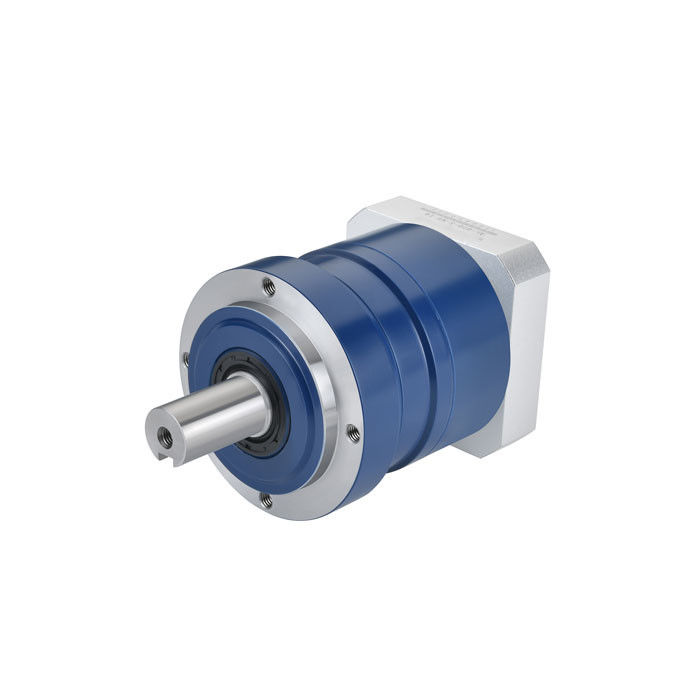

AL070 シリーズ RATIO 3 から 100 超高精度螺旋ギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
PRMCAS超高精度AL070 SERIES螺旋ギア惑星ギアボックスは,ハイエンド産業自動化分野で広く使用され,世界中の顧客によって非常に評価されています.
カイフル PRMCAS ヘリカルギア 惑星ギアボックス 産業自動化アプリケーション
機械製造:螺旋ギアプラネタリ・リドクサーは,回転機,フレーズ機,研磨機など,機械ツールの様々なローターコンポーネントを駆動し,駆動するために使用できます.
梱包機械:螺旋ギアプラネタリ・リドクサーは,密封機やプリンターなどの様々なパッケージング機器のドライバーを動かすために使用され,効率的で正確なパッケージング動きを達成することができます.
繊維機械:螺旋ギア惑星減速機は,織物生産機器,織機,ローリングマシンなどのトランスミッションに使用することができます.生産効率と製品の品質を向上させる印刷と染料化機械.
印刷機:精密で高速な印刷プロセスを達成するために,プラスチックプリンター,フラットプリンター,ソフトプリンターなど,印刷機器の転送に使用することができます.
航空宇宙分野:螺旋ギア惑星減速機は,高度な精度,高性能,高信頼性の力として使用され,航空機,ミサイル,衛星,航空宇宙および他の航空宇宙分野で広く使用されています.
自動車産業変速箱,エンジン,ハブ減速器,電源伝送,クラッチと自動車産業の他のコンポーネントは,自動車のパワーと燃料の節約を改善するために.
石油化学産業の分野:惑星式減速器は,石油,化学産業,その他の分野に適用することができます.天然ガス,化学生産のプロセスでは,ドライバ機器として使用されます.
医療機器:ヘリコプターギア惑星減速機は,X線機器,CTマシンなどの医療機器の送信に使用することができます.医療機器の安定性と正確性を確保するために.
金属機械:螺旋ギア惑星減速機は,生産効率と製品品質を改善するために,ローリング機械や鋳造機械などの金属工業生産機器の転送に使用することができます..
様々な産業用ロボット:螺旋ギアプラネタリ・リドクッサーは,様々な産業用ロボットのトランスミッションと実行機関に使用され,ロボットの精度と実行効率を向上させることができます.
上記は,他の多くの分野に適用できる螺旋ギア惑星減速機に適用される機械セグメントの一部です.
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
AL070 シリーズ ヘリカルギア 惑星ギアボックス 総合技術仕様
| 指定入力速度 (RPM) | 3000 | ||||
| 最大入力速度 (RPM) | 6000 | ||||
| 最大 根源力 (N) | 1200 | ||||
| 最大軸力 (N) | 1100 | ||||
| 効率性 (%) | 1段階では97%,2段階では95% | ||||
| 騒音 (dB) | 60 | ||||
| 平均寿命 (時間) | 20000 | ||||
AL070シリーズ1段階モデル 主要技術データ
| 構造 | 1段階 | ||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 定数出力トルク (N) | 18 | 27 | 27 | 27 | 18 |
| 緊急停止トルク (N) | 54 | 81 | 81 | 81 | 54 |
| ローターの慣性(kgcm2) | 0.16 | 0.14 | 0.13 | 0.13 | 0.13 |
| ブラックラッシュ (arcmin) |
2種類:P0精度のために3arcmin |
||||
AL0702段階モデルシリーズ 主要技術データ
| 構造 | 2段階 | ||||||||||
| 減少比率 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 定数出力トルク (N) | 35 | 37 | 37 | 37 | 37 | 27 | 37 | 37 | 37 | 27 | 18 |
| 緊急停止トルク (N) | 105 | 111 | 111 | 111 | 111 | 81 | 111 | 111 | 111 | 81 | 54 |
| ローターの慣性 (kg.cm2) | 0.127 | 1.088 | 0.075 | 0.075 | 0.064 | 0.064 | 0.064 | 0.064 | 0.075 | 0.075 | 0.075 |
| ブラックラッシュ (arcmin) |
2種類:P0の<5arcmin精度 |
||||||||||
特定のギアボックスの機械図が必要か機械図の任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
注記:モデル選択に困難がある場合は,私達に連絡してください,最も適切な減速機を推奨されますかオーダーメイド.

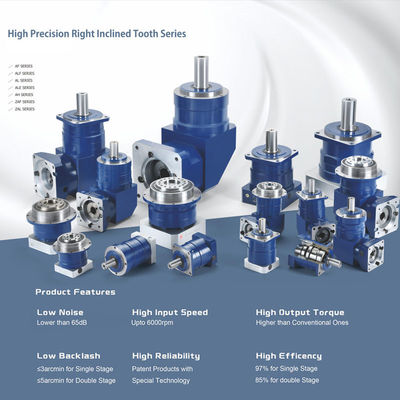

より多くの種類 ヘリカルギア 惑星ギアボックス 入手可能
について直輪ギアプラント減速機と螺旋ギアプラント減速機の主な違いフォローしている,
直線またはスポンギア・ギア・プラネタリ・リドクショナーの構造は比較的シンプルで,プラネタリ・ギア,ソーラー・ギア,リング・ギア,シェルで構成される.しかし,全体のギアが直接直接メッシュに入っている. したがって,直線ギア惑星減速機は太陽のギアを中心にしています. 太陽ギアと惑星ギアのメッシュエリアは大きいです.直線ギアメッシュラインは,ギア軸に平行な直線です大型直線ギア減速機は,両支柱または単支柱構造の両方を使用することができ,混合装置などの精度要求が低い場合により適しています.コンベアベルト機械充電設備など 比較的簡単な場合もあります
斜または螺旋ギア惑星減速器の構造は直線ギアよりも複雑です. 主な構成は内部にある惑星ギアラックです. 太陽車輪,惑星車輪,外装具太陽車輪のギアは惑星車輪の動作を動かす. 惑星車輪は外輪にある,そして太陽車輪は回転する. この惑星車輪フレームは操作されています.そして,出力電源は出力です線は,短く,あまりにも長く,短く接触する段階的なメッシュのプロセスです. したがって,メッシュに入ってから出口,メッシュへの斜めギアの影響がより良いことが知られています.切角ギア減速器の接触面の斜線による,ギアトランスミッションの誤差は小さいし,二重サポートと単一のサポートも使用できます.高効率,高トルク,その他の特徴があります.
|
