| ブランド名: | PRMCAS |
| モデル番号: | AH140シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

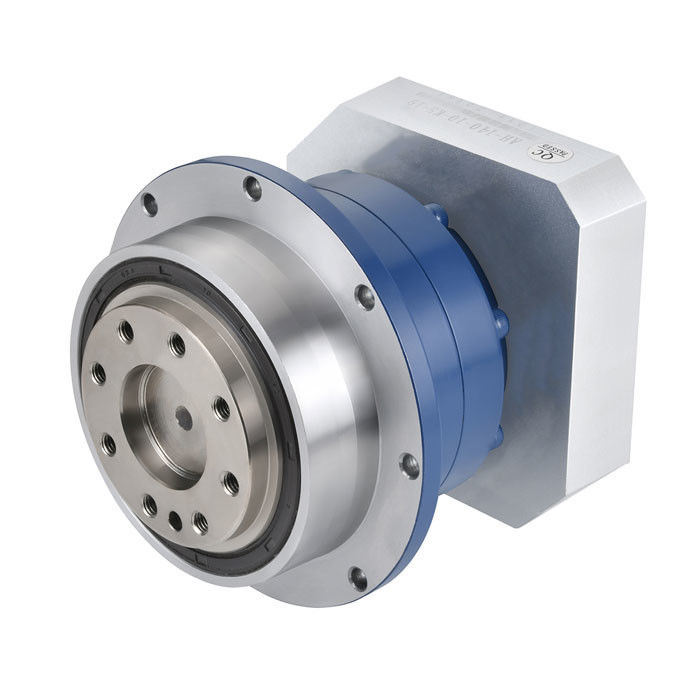

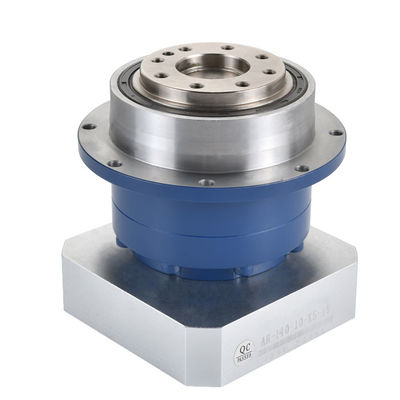

AH140シリーズ RATIO 3〜100 エクストラ高精度螺旋ギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
Kaifull PRMCAS 超高精度 AH140 SERIES ヘリジカルギア 惑星ギアボックスは,ハイエンド産業自動化分野で広く使用され,世界中の顧客によって非常に評価されています.
カイフル PRMCAS ヘリカルギア 惑星ギアボックス 産業自動化アプリケーション
螺旋ギア 惑星ギアボックス 機械は,工業分野で広く使用され,特に高精度,高負荷,高い信頼性を要求するアプリケーションに適しています.機械機械など民間彫刻機械,医療機器,レーザー機器,自動車製造,ロボット工学,メタルルジー ローリング機械,航空宇宙,軍事機器,新しいエネルギーシステム通信用自動調節可能なアンテナ校正装置の科学的な測定,造船産業など
下記は,工業分野における斜または螺旋回転器の惑星減速器のいくつかの一般的な用途です.
機械機械の製造
斜歯車惑星減速機は,機械ツールの主要軸,入口伝送および他の部品に使用され,機械ツールの動きの精度と安定性を向上させることができます.
自動生産ライン
斜歯車惑星減速機は,輸送ベルト,ハンドリング機械,自動化生産ラインのロボットおよびその他の機器により,正確な位置制御と効率的な伝送を実現する.
梱包機械
斜切のギアプラネタリ・リドクサーは,包装機械の輸送,組み立て,閉ざされたリンクに使用され,包装の正確性と効率を向上させることができます.
繊維機械
螺旋ギアプラネタリ・リドクサーは,繊維機械の繊細糸機械,統合機械,仕上げ機械に使用され,比較的安定して正確なトランスミッション効果を達成できます.
自動車産業
斜速球減速器は,自動車のトランスミッションにおける重要なトランスミッション装置である.自動車産業で広く使用されている.
金属産業
金属産業では,螺旋ギア惑星減速機は,通常,ローリングマシンやローリングマシンなどのトランスミッションメカニズムで使用されます.
船舶産業
斜歯の優点は,船産業で広く使用されています.例えば,ホスト,補助機械と大型船舶のポンプ装置,斜歯惑星式減速器は,安定した出力トルクとスムーズなトランスミッション効果を提供することができます.
主な違いスポン/ストレートギアとヘリコプターギア間の惑星減速装置は,次のとおりです.
まず,螺旋回転車と直線回転車との構造的違いです.

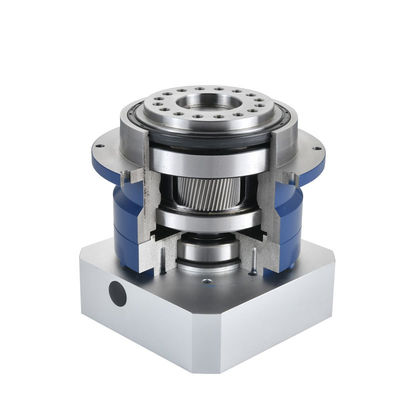

惑星減速機は惑星車輪,太陽車輪,および内部ギアで構成され,螺旋ギアと直線ギアの違いは惑星車輪の形状にあります.螺旋惑星減速装置のギアが傾いている惑星の軸に平行している間,直線ギア惑星減速のギアは
2つ目は,螺旋回輪と直線回輪の効率の違い
同じ条件下では,切断ギアプラネット減速器の効率は,直線ギアプラネット減速器よりも低い.惑星の減速器の惑星車輪が傾いているからですストレートギア惑星減速機は,より良くトランスミッション能力を利用することができます.効率が向上しました.
3つ目は,螺旋回転車と直線車との間のノイズ差です
惑星減速機の惑星車輪は傾き,ギアが網状するときに一定の射線力を発生させ,伝送中に振動とノイズを増やす.ストレートギア惑星減速器のギアの平行は,トランスミッション中に振動とノイズを減らすしたがって,ノイズに関して,直輪の惑星減速機は螺旋型惑星減速機に優れている.
概要すると,螺旋型と直輪型惑星減速機には,異なる利点と欠点があり,アプリケーションシナリオは異なります.高効率と低騒音の観点から,直角ギア惑星減速機は,斜角ギア惑星減速機よりも優れている高トルクと高精度のトランスミッションの観点から,スピリルギア惑星減速機の性能はさらに優れています.実際の使用では,対応する製品が実際のシーンに応じて選択する必要があります..
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
AH140 シリーズ ヘリカルギア 惑星ギアボックス 一般技術仕様
| 指定入力速度 (RPM) | 2000 | ||||
| 最大入力速度 (RPM) | 3500 | ||||
| 最大 根源力 (N) | 9100 | ||||
| 最大軸力 (N) | 8200 | ||||
| 効率性 (%) | 97 | ||||
| 騒音 (dB) | 68 | ||||
| 平均寿命 (時間) | 20000 | ||||
AH140 シリーズ 1 段階モデル 主要技術データ
| 構造 | 1段階 | ||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 定数出力トルク (N) | 240 | 360 | 360 | 360 | 240 |
| 緊急停止トルク (N) | 720 | 1080 | 1080 | 1080 | 720 |
| ローターの慣性(kgcm2) | 12.31 | 7.54 | 7.42 | 7.25 | 7.14 |
| ブラックラッシュ (arcmin) |
2つのタイプ:3arcminP0精度について |
||||
AH140 シリーズ 2 段階モデル 主要技術データ
| 構造 | 2段階 | ||||||||||
| 減少比率 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 定数出力トルク (N) | 450 | 450 | 564 | 585 | 564 | 360 | 585 | 564 | 585 | 360 | 240 |
| 緊急停止トルク (N) | 1350 | 1350 | 1692 | 1755 | 1692 | 1080 | 1755 | 1692 | 1755 | 1080 | 720 |
| ローターの慣性 (kg.cm2) | 12.35 | 7.47 | 6.65 | 5.81 | 6.34 | 6.34 | 6.34 | 4.08 | 7.5 | 7.5 | 7.5 |
| ブラックラッシュ (arcmin) |
2種類:P0精度について <5arcmin |
||||||||||
特定のギアボックスの機械図が必要か機械図の任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
注記:モデル選択に困難がある場合は,私達に連絡してください,最も適切な減速機を推奨されますかオーダーメイド.
より多くの種類 ヘリカルギア 惑星ギアボックス 入手可能
|
