| ブランド名: | PRMCAS |
| モデル番号: | ZAF140シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

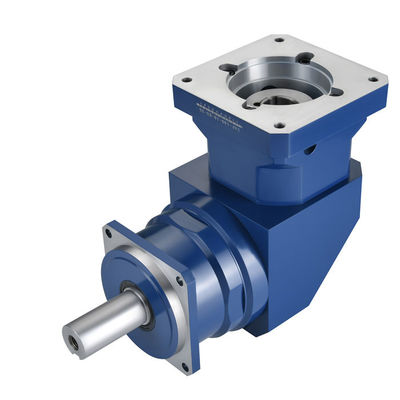

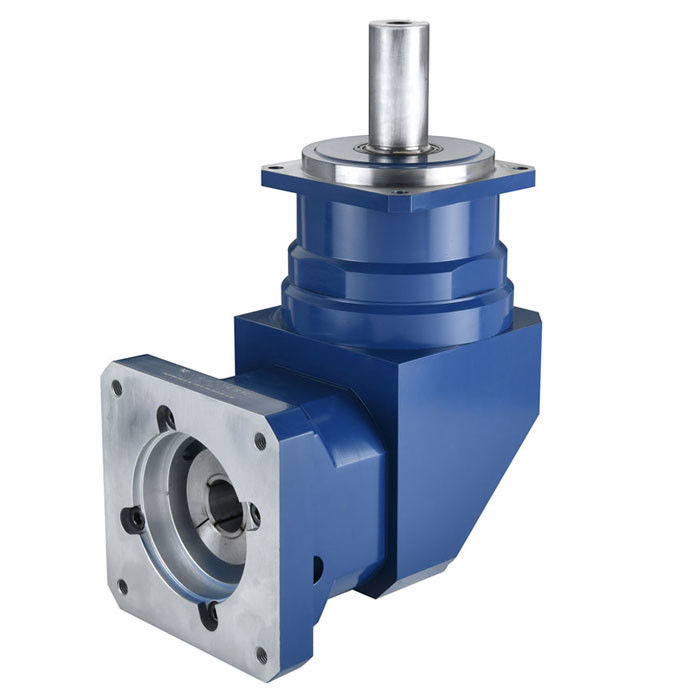

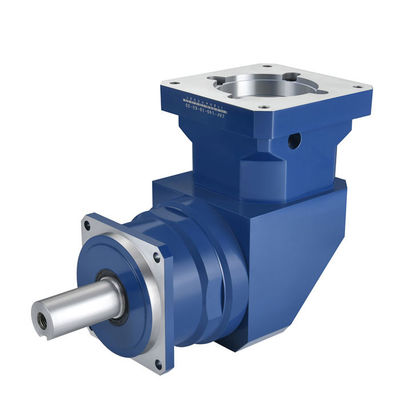

ZAF140シリーズ RATIO 3〜100 エクストラ高精度直角螺旋ギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
Kaifull PRMCAS超高精度 ZAF140 SERIES 直角螺旋ギア惑星ギアボックスは,ハイエンド産業自動化分野で広く使用され,顧客によって広く評価されています.
精密な螺旋回転器の適用範囲は非常に広い.
機械機械の分野で精密斜型惑星ギアボックスは,高精度および高速移動機器,CNC機械工具,切削機器などに広く使用されています.安定した伝送と位置の正確な制御を達成するために,磨き機.
オートメーション機器精密斜切ギア惑星減速機は,システムの正確性と信頼性を向上させるロボット,物流機器,包装機器などの分野で使用されています.
さらに精密斜切ギア惑星減速機は,航空宇宙,医療機器,電子機器,その他の分野で広く使用されています.
について螺旋回転車とスポンギア回転車による惑星減速機の主な違いこの例は以下の通りです
直線またはスポンギア・ギア・プラネタリ・リドクショナーの構造は比較的シンプルで,プラネタリ・ギア,ソーラー・ギア,リング・ギア,シェルで構成される.しかし,全体のギアが直接直接メッシュに入っている. したがって,直線ギア惑星減速機は太陽のギアを中心にしています. 太陽ギアと惑星ギアのメッシュエリアは大きいです.直線ギアメッシュラインは,ギア軸に平行な直線です大型直線ギア減速機は,両支柱または単支柱構造の両方を使用することができ,混合装置などの精度要求が低い場合により適しています.コンベアベルト機械充電設備など 比較的簡単な場合もあります
斜または螺旋ギア惑星減速器の構造は直線ギアよりも複雑です. 主な構成は内部にある惑星ギアラックです. 太陽車輪,惑星車輪,外装具太陽車輪のギアは惑星車輪の動作を動かす. 惑星車輪は外輪にある,そして太陽車輪は回転する. この惑星車輪フレームは操作されています.そして,出力電源は出力です線は,短く,あまりにも長く,短く接触する段階的なメッシュのプロセスです. したがって,メッシュに入ってから出口,メッシュへの斜めギアの影響がより良いことが知られています.切角ギア減速器の接触面の斜線による,ギアトランスミッションの誤差は小さいし,二重サポートと単一のサポートも使用できます.高効率,高トルク,その他の特徴があります.
性能仕様のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはwhatsapp +8618682160096でいつでも私たちと連絡してください.
ZAF140シリーズ ヘリカルギア 惑星ギアボックス 一般技術仕様
| 指定入力速度 (RPM) | 2000 | ||||
| 最大入力速度 (RPM) | 3500 | ||||
| 最大 根源力 (N) | 9100 | ||||
| 最大軸力 (N) | 8200 | ||||
| 効率性 (%) | 97 | ||||
| 騒音 (dB) | 68 | ||||
| 平均寿命 (時間) | 20000 | ||||
ZAF140 シリーズ 1 段階モデル 主要技術データ
| 構造 | 1段階 | ||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 定数出力トルク (N) | 240 | 360 | 360 | 360 | 240 |
| 緊急停止トルク (N) | 720 | 1080 | 1080 | 1080 | 720 |
| ローターの慣性(kgcm2) | 12.31 | 7.54 | 7.42 | 7.25 | 7.14 |
| ブラックラッシュ (arcmin) |
2つのタイプ:3arcminP0精度について |
||||
ZAF140 シリーズ 2 段階モデル 主要技術データ
| 構造 | 2段階 | ||||||||||
| 減少比率 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 定数出力トルク (N) | 450 | 450 | 564 | 585 | 564 | 360 | 585 | 564 | 585 | 360 | 240 |
| 緊急停止トルク (N) | 1350 | 1350 | 1692 | 1755 | 1692 | 1080 | 1755 | 1692 | 1755 | 1080 | 720 |
| ローターの慣性 (kg.cm2) | 12.35 | 7.47 | 6.65 | 5.81 | 6.34 | 6.34 | 6.34 | 4.08 | 7.5 | 7.5 | 7.5 |
| ブラックラッシュ (arcmin) |
2種類:P0精度について <5arcmin |
||||||||||
モデルの機械図が必要か,カスタマイズしたい場合は,いつでも sales@zionkaifull.com,またはwhatsapp +8618682160096でご連絡ください.
注記:モデル選択に困難がある場合は,私達に連絡してください,最も適切な減速機を推奨されますかオーダーメイド.
より多くの種類 ヘリカルギア 惑星ギアボックス 入手可能
正確な斜形または螺旋回転器の惑星減速器の製造過程には複数のプロセスが必要です.
まず,高品質の合金鋼や不oxidable steel のような,実際のアプリケーション要件と労働条件に応じて適切な材料を選択します.
その後,切断,フレーズ,磨きなど,高度な加工CNC機器を使用して,減速機の精度と品質を保証します.
最後に,部品の硬さと耐性を向上させるために熱処理と表面処理が行われます.
|
