| ブランド名: | PRMCAS |
| モデル番号: | ZAL120シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

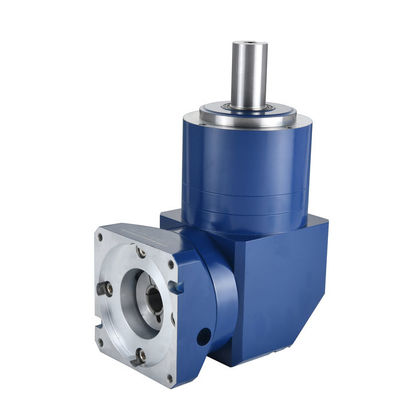

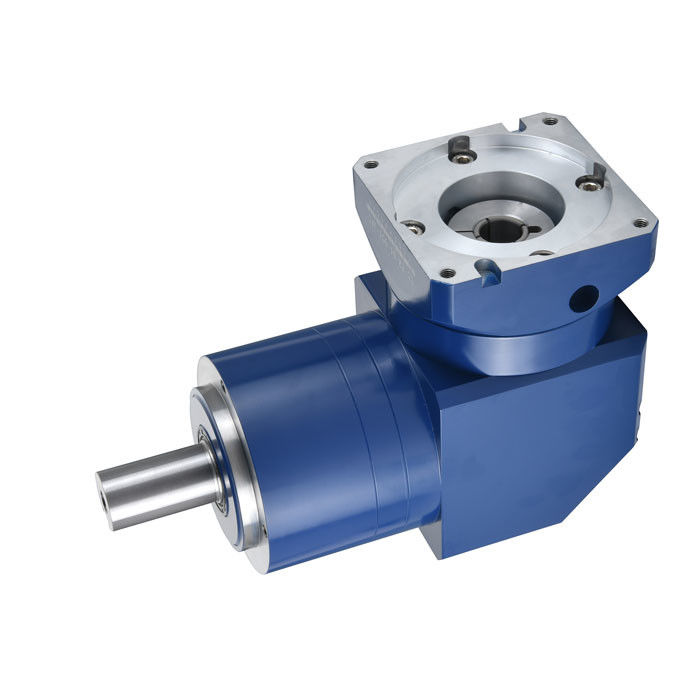

ZAL120シリーズRATIO 3〜100 エクストラ高精度直角螺旋ギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
超高精度 Kaifull PRMCAS ZAL120 SERIES 直角螺旋ギア 惑星ギアボックスは,ハイエンド産業自動化分野に広く使用されています.
KAIFULL PRMCAS ヘリカルギア 惑星ギアボックス/減速器の特徴 主に下記のようなものです
螺旋回転器の設計惑星装置とソラ装置のギア表面この斜歯のデザインは,ギヤの網を滑らかにし,ギヤの騒音と振動を軽減します.そしてトランスミッションの安定性と精度を向上させる.
高い駆動効率:斜歯の設計の使用により,斜歯の減速器は,ギア表面接触面の面積を削減し,摩擦損失を軽減します. したがって,斜惑星減速機は高い伝送効率を持ち,出力端に入力トルクをより効果的に渡すことができます..
高いトルク密度:多段階の惑星車輪を通した惑星減速器のトランスミッションで,入力トルクが複数の惑星車輪に分散できる.この設計は,減速機のトルク密度を向上させ,より小さな体積とサイズで大きな出力トルクを提供することができます.
コンパクトな構造:惑星ギアと太陽ギアの斜歯のデザインは,惑星減速機の全体構造をよりコンパクトにします.他のタイプの減速機と比較して,縦軸のギア惑星減速器は,同じサイズでより高い出力トルクとトランスミッション比を提供することができます.
高硬さと安定性惑星減速器の惑星ギアと太陽ギアは硬い構造で,高硬さと安定性を提供することができます.高負荷と高速運動下でよりよいパフォーマンスを示します精度の高いトランスミッション比率と動きの安定性を維持できます
信頼性と耐久性斜面惑星減速機は高強度素材と精密な製造プロセスを使用し,高い信頼性と耐久性を持っています.長期間の運用で安定した性能を維持し,長い寿命を持つことができます.
切断ギア惑星減速機は,斜歯設計,高い伝送効率,高いトルク密度,コンパクト構造の特徴を持っています高度な硬さと安定性これらの特性により,斜面惑星減速機は精密工業で広く使用され,機器の精度と作業部品の品質を向上させています.
他の性能仕様が必要な場合は, sales@zionkaifull.com,またはまたはwhatsapp +8618682160096でいつでも私たちと連絡してください.
ZAL120 シリーズ ヘリカルギア 惑星ギアボックス 一般技術仕様
| 指定入力速度 (RPM) | 3000 | ||||
| 最大入力速度 (RPM) | 6000 | ||||
| 最大 根源力 (N) | 2400 | ||||
| 最大軸力 (N) | 2200 | ||||
| 効率性 | 1段階では97%,2段階では95% | ||||
| 騒音 (dB) | 62 | ||||
| 平均寿命 (時間) | 20000 | ||||
ZAL120 シリーズ 1 段階モデル 主要技術データ
| 構造 | 1段階 | ||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 定数出力トルク (N) | 120 | 180 | 180 | 180 | 120 |
| 緊急停止トルク (N) | 360 | 540 | 540 | 540 | 360 |
| ローターの慣性(kgcm2) | 3.25 | 2.74 | 02.71 | 2.62 | 2.57 |
| ブラックラッシュ (arcmin) |
2つのタイプ:3arcminP0精度について |
||||
ZAL120シリーズ 2段階モデル 主要技術データ
| 構造 | 2段階 | ||||||||||
| 減少比率 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
| 定数出力トルク (N) | 180 | 230 | 230 | 255 | 230 | 180 | 255 | 230 | 255 | 180 | 120 |
| 緊急停止トルク (N) | 540 | 690 | 690 | 765 | 690 | 540 | 765 | 690 | 765 | 540 | 360 |
| ローターの慣性 (kg.cm2) | 2.56 | 1.75 | 01.5 | 1.49 | 1.3 | 1.3 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 |
| ブラックラッシュ (arcmin) |
2種類:P0精度について <5arcmin |
||||||||||
特定のギアボックスの機械図が必要か機械図の任意のカスタマイゼーションが必要な場合は, sales@zionkaifull.com,またはWhatsApp +8618682160096でいつでも私たちと連絡してください.
注記:モデル選択に困難がある場合は,私達に連絡してください,最も適切な減速機を推奨されますかオーダーメイド.

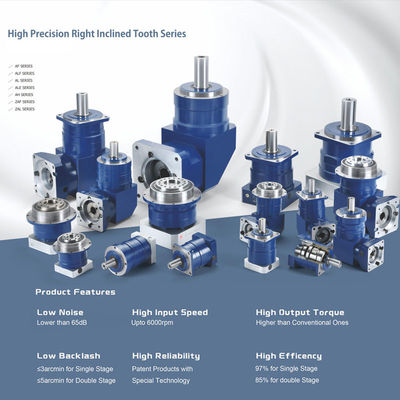

より多くの種類 ヘリカルギア 惑星ギアボックス 入手可能
|
