| ブランド名: | PRMCAS |
| モデル番号: | ALE070シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 各カートンのための10pcs |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

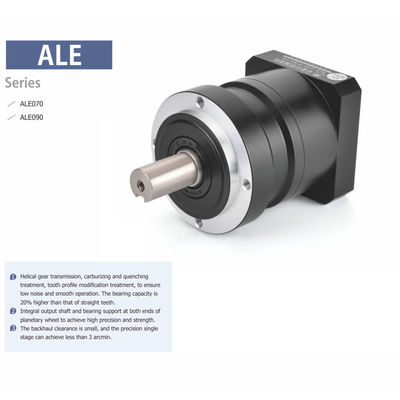

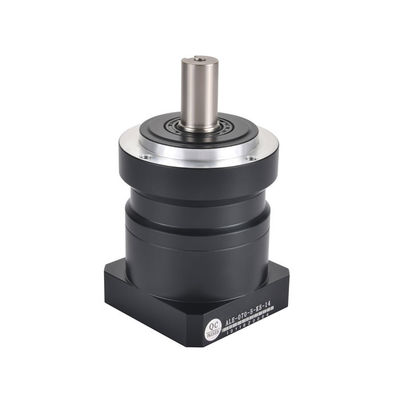

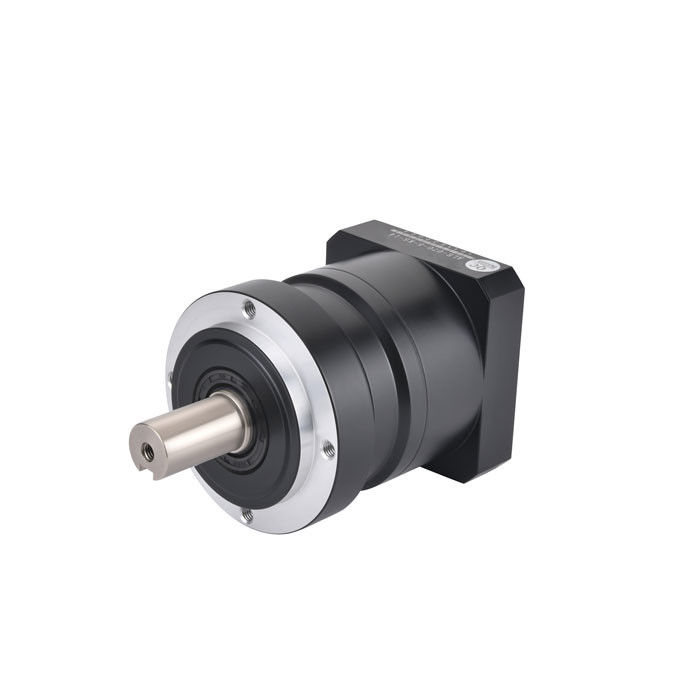

ALE070 シリーズ 1 段階 RATIO 3 から 10 超高精度 費用対効果の高い螺旋ギア 惑星ギアボックス CNC と様々な産業自動化アプリケーション
PRMCAS超高精度 ALE070 費用対効果の高い SERIES ヘリジカルギア 惑星ギアボックスは,ハイエンド産業自動化分野で広く使用されています
木材,金属,石材,ガラスなどの材料の切削,彫刻,磨削などを含むCNC機械
切断,マーク,溶接などレーザー機械
プラズマ機,繊維機,印刷機,食品加工機,医療機,包装機など
輸送システム,SPM自動化システム,航空宇宙産業などその他の産業部門
スポン/ストレートギアとヘリコプターギアの惑星減速機の主な違いは次のとおりです.
まず,螺旋回転車と直線回転車との構造的違いです.
惑星減速機は惑星車輪,太陽車輪,および内部ギアで構成され,螺旋ギアと直線ギアの違いは惑星車輪の形状にあります.螺旋惑星減速装置のギアが傾いている惑星の軸に平行している間,直線ギア惑星減速のギアは
2つ目は,螺旋回輪と直線回輪の効率の違い
同じ条件下では,切断ギアプラネット減速器の効率は,直線ギアプラネット減速器よりも低い.惑星の減速器の惑星車輪が傾いているからですストレートギア惑星減速機は,より良くトランスミッション能力を利用することができます.効率が向上しました.
3つ目は,螺旋回転車と直線車との間のノイズ差です
惑星減速機の惑星車輪は傾き,ギアが網状するときに一定の射線力を発生させ,伝送中に振動とノイズを増やす.ストレートギア惑星減速器のギアの平行は,トランスミッション中に振動とノイズを減らすしたがって,ノイズに関して,直輪の惑星減速機は螺旋型惑星減速機に優れている.
概要すると,螺旋型と直輪型惑星減速機には,異なる利点と欠点があり,アプリケーションシナリオは異なります.高効率と低騒音の観点から,直角ギア惑星減速機は,斜角ギア惑星減速機よりも優れている高トルクと高精度のトランスミッションの観点から,スピリルギア惑星減速機の性能はさらに優れています.実際の使用では,対応する製品が実際のシーンに応じて選択する必要があります..
ALE070 シリーズ ヘリカルギア 惑星ギアボックス 一般技術仕様
| 指定入力速度 (RPM) | 3000 | ||||
| 最大入力速度 (RPM) | 6000 | ||||
| 最大 根源力 (N) | 1200 | ||||
| 最大軸力 (N) | 1100 | ||||
| 効率性 (%) | 97% | ||||
| 騒音 (dB) | 60 | ||||
| 平均寿命 (時間) | 20000 | ||||
ALE070 シリーズ 1 段階モデル 主要技術データ
| 構造 | 1段階 | ||||
| 減少比率 | 3:1 | 4:1 | 5:1 | 7:1 | 10:1 |
| 定数出力トルク (N) | 18 | 27 | 27 | 27 | 18 |
| 緊急停止トルク (N) | 54 | 81 | 81 | 81 | 54 |
| ローターの慣性(kgcm2) | 0.16 | 0.14 | 0.13 | 0.13 | 0.13 |
| ブラックラッシュ (arcmin) |
<5arcmin について |
||||
注: モデルの選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨またはカスタマイズされます.
より多くの種類 ヘリカルギア 惑星ギアボックス 入手可能
|
