| ブランド名: | PRMCAS |
| モデル番号: | ZLCS20シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

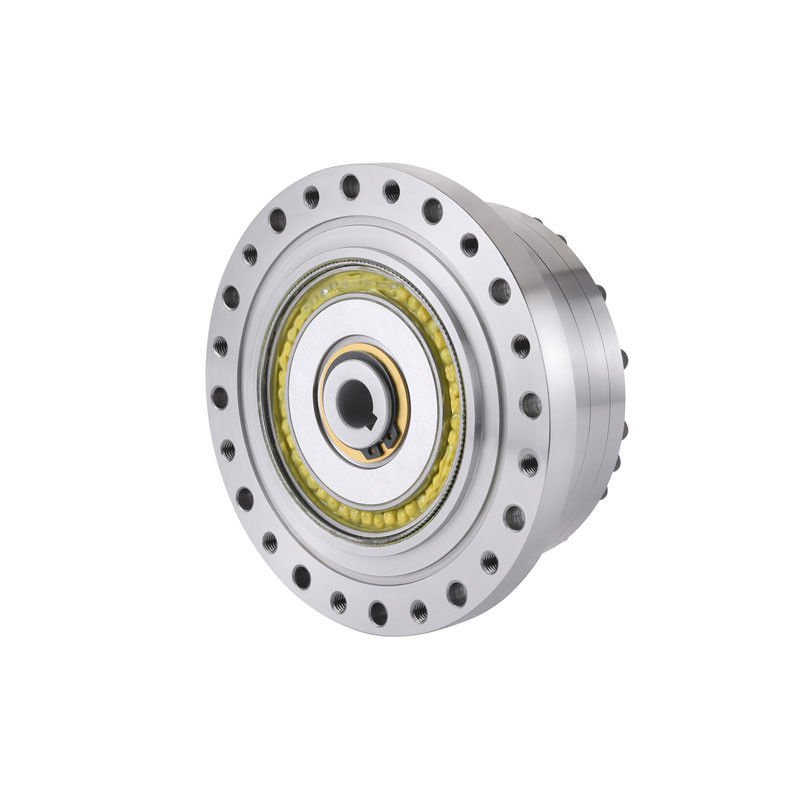

ZLCS20 RATIO 50/100/120:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス

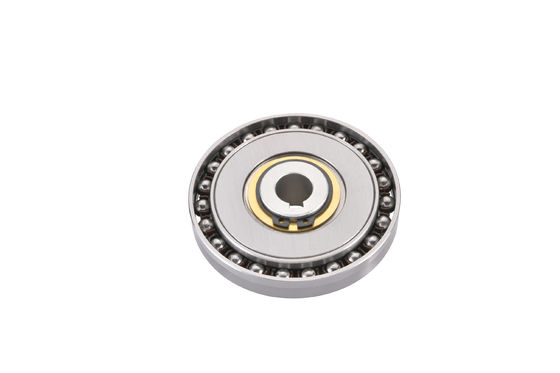

ハーモニックギアボックスは主に 4 つの基本部品から構成されています. 波発生器,柔軟なギア,柔軟なベアリング,硬いギア. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
商品の特徴
• シンプルな構造: ハーモニック・リドクッサーは,通常,波発生器,ソフトホイール,ハードホイールという3つの基本部品で構成されています.
• サイズも小さく,軽量です.通常の減速器と比較して,和音減速器の容量は約2/3減少し,重量は約1/2減少します.
単段階のハーモニック・ギア・トランスミッション・比率は70~320で,特定の装置は1000台,多段階のトランスミッション・比率は3つ以上です.000.
• 強い負荷能力.複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
●高伝送精度.複数の歯のメッシュがエラーの均一性を促進し,伝送エラーは小さく,逆反応のゼロのメッシュが達成できます.
• 高い駆動効率:車輪歯の相対滑行速度は低く,車輪歯の磨きは小さいし,効率は高い (69%~96%まで).
• スムーズな運動.メッシュによるため,ギアの両側に衝撃はありません.そして運動は安定しています.
• 閉ざされた空間に適しています.軟輪の柔軟性特性により,調和減速器は閉ざされた空間と介質の動作条件下で正常に動作できます.
• 長寿命:構造設計と材料選択により,ハーモニック減速器は長寿命を持っています.
• 低騒音:安定した伝送により,和音減速器の騒音レベルは比較的低い.
申請
ハーモニックギア減速機は,航空,航空宇宙,エネルギー,航海,造船,バイオニック機械,一般的に使用される軍事機器,機械,楽器,電子機器鉱山金属工,輸送,持ち上げ機械,石油化学機械,繊維機械,農業機械,医療医療 設備の観点からますます広く使用されています特に高ダイナミック性能のサーボシステムでは,ハーモニックギアボックスの使用が優れている.
ZLCS20-50,減速比50:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 25 | 56 | 34 | 98 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 2.9 | 2 | 7.8 | 4.7 | 560 | 17 | 騒音< 60dB |
ZLCS20-100,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 40 | 82 | 49 | 147 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 2.9 | 1 | 4.3 | 5.1 | 560 | 9 | 騒音< 60dB |
ZLCS20-120,減速比120:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 40 | 87 | 49 | 147 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 2.9 | 1 | 3.8 | 5.5 | 560 | 8 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

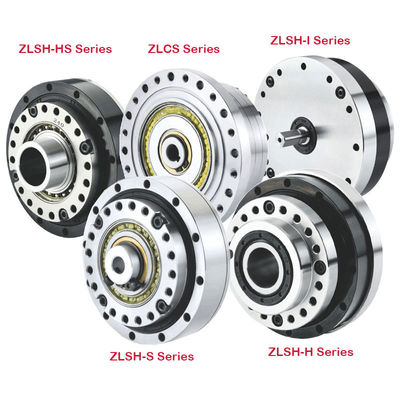

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
