| ブランド名: | PRMCAS |
| モデル番号: | ZLCS17シリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

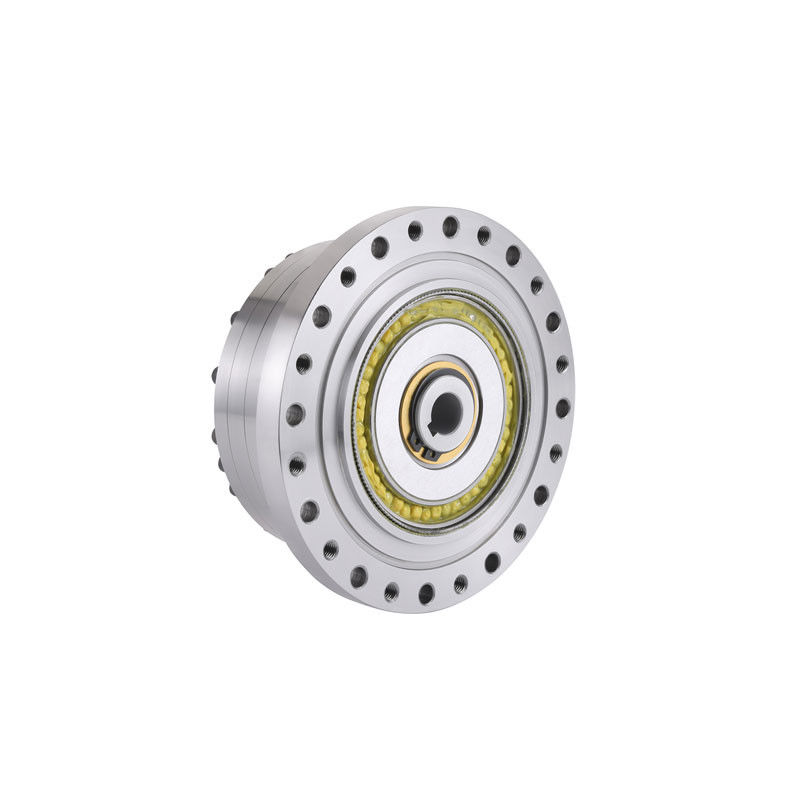

ZLCS17 RATIO 50/80:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
ハーモニックギアボックスは主に 4 つの基本部品で構成されています. 波発生器,柔軟なギア,柔軟なベアリング,硬いギア. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
商品の特徴
伝達比は大きい単段階のハーモニック・ギア・トランスミッション・レートの比は70~320:11つまで000複数の段階の伝送速度比が30以上に達する.000:1.
高い負荷能力これは,ハルモニック・ギア・トランスミッションで同時にメッシュする歯の数は,同時に歯の総数の30%を超えるからです.柔らかい車輪は高強度素材を使います歯は顔の接触で繋がっています
高い伝送精度これは,同時期に和音ギアトランスミッションの歯の数と,マルチ歯の網がエラーに対する相互補償効果があるため,トランスミッション精度は高くなります.同じギア精度レベルの場合普通のシリンダリング・ギア・トランスミッションの 1/4 しかありません
高い運転効率と安定した運動柔らかいホイール歯がトランスミッション中に均質な半径運動を移動しているため,入力速度は非常に高い場合でも,ホイール歯の相対滑り速度は依然として非常に低い.歯の磨きが小さいので高い効率 (69%~96%まで達できる). 入力と網状により,両側が作業に参加したため,衝撃はなく,運動は安定した.
シンプルな構造 部品の数が少なく 簡単に設置できます3つの基本部品のみがあり 入力と出力軸は同軸線なので 構造はシンプルで 設置も簡単です
軽量で軽量です通常の減速機と比較して,出力トルクが同じとき,ハーモニックギア減速機の容量は2/3減少し,重量は1/2減少します.
閉ざされた空間での適用に適しています.柔らかい車輪の柔軟性を利用すると,この回転の価値ある利点は他のトランスミッションに比べられません
申請
ハーモニックギア減速機は,航空,航空宇宙,エネルギー,航海,造船,バイオニック機械,一般的に使用される軍事機器,機械工具,機器,電子機器鉱山金属工,輸送,持ち上げ機械,石油化学機械,繊維機械,農業機械,医療医療 設備の観点からますます広く使用されています特に高ダイナミック性能のサーボシステムでは,ハーモニックギアボックスの使用が優れている.
ZLCS17-50,減速比50:1 ハーモニックギア減速器の機械図と主な技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 16 | 34 | 26 | 70 | 7300 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 4.4 | 2 | 6.1 | 3 | 330 | 20 | 騒音< 60dB |
ZLCS17-80,減速比80:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 22 | 43 | 27 | 87 | 7300 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 4.4 | 1 | 4 | 3 | 330 | 13 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

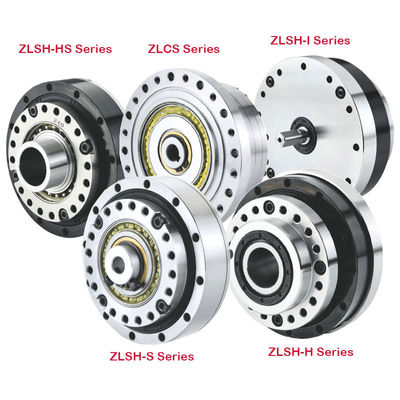

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
