| ブランド名: | PRMCAS |
| モデル番号: | ZLSH25-Hシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

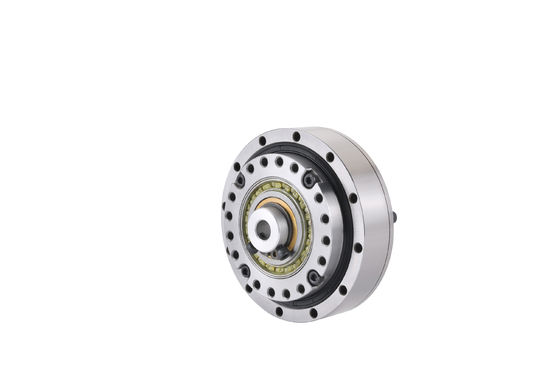

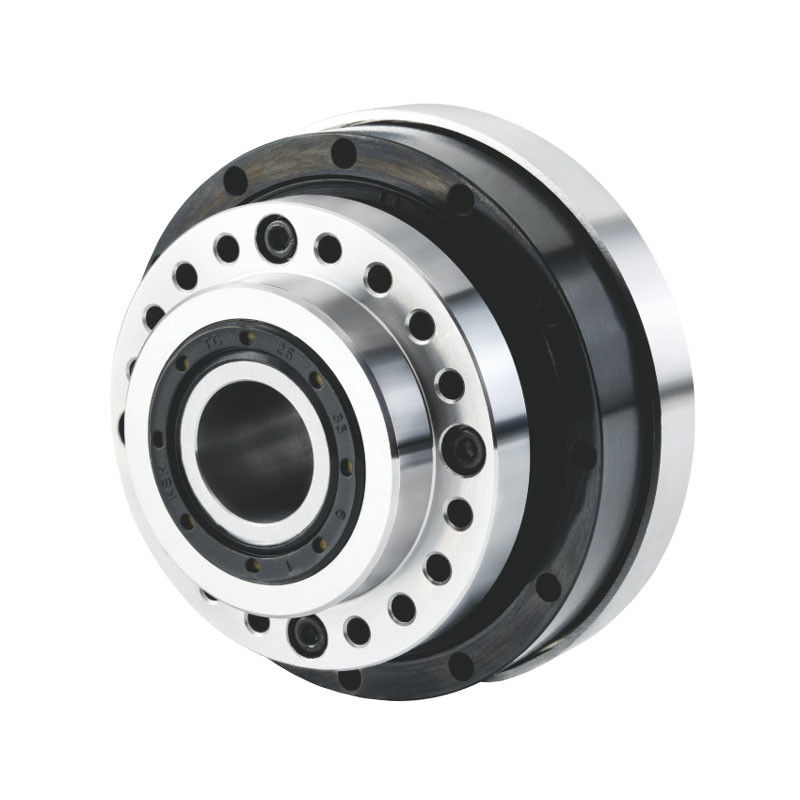

ZLSH25-H RATIO 50/100:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度調和ギアボックス
ハーモニックギアボックスは主に 4 つの基本部品から構成されています. 波発生器,柔軟なギア,柔軟なベアリング,硬いギア. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
PRMCAS ハーモニックギア減速器の特徴次のとおり,
1単段階のハーモニック・ギア・トランスミッション・レートの比は70~320である.11つまで000複数の段階の伝送速度比が30以上に達する.000:1.
2これは,ハルモニックギアトランスミッションで同時にメッシュする歯の数が,同時に歯の総数の30%を超える可能性があるからです.柔らかい車輪は高強度素材を使います歯は顔の接触で繋がっています
3これは,同じ時に和音ギアトランスミッションの歯の数と,マルチ歯のメッシュがエラーに相互補償効果を持っているため,送電の精度が高くなります同じギア精度レベルの場合,トランスミッションの誤差は通常の円筒型ギアトランスミッションの1/4に過ぎません.
4高い駆動効率と安定した運動です. 柔軟なホイールの歯がトランスミッション中に均等な半径運動を移動したため,輪歯の相対滑り速度は依然として非常に低い. だから,車輪の歯の磨きは小さい,高効率 (69%~96%に達することができます). 入口とメッシュによって,ギアの両側が作業に参加したので,衝撃はありませんでした,運動は安定していました.
5シンプルな構造,少数の部品,そして便利なインストール. 基本的な構成要素は3つのみ,入力と出力シャフト同軸射線,構造がシンプルで 設置も簡単です.
6. 軽量で軽量.通常の減速機と比較して,出力トルクが同じとき,ハーモニックギア減速機の容量は2/3減少し,体重は 1/2 減ります.
7閉ざされた空間での適用に適しています.ソフトホイールの柔軟性特性を使用して,この価値ある回転の利点は他のトランスミッションに比べられません.
申請
産業用ロボットハーモニック・リドューサーは,高精度で安定した運動制御を提供するために,モーターと実行エージェントを接続するために使用されます.
サービスロボット医療,介護,物流の分野で,ハーモニック・リドューサーは,ロボットの運動精度と信頼性を向上させるために使用されています.
ロボット腕ハーモニック減速器は,端アクチュエータに精密な動作を達成するために使用されます.
精密処理フィールドハーモニック減速器は,速度を制御し,設備の安定性と高精度加工鋳造を確保するために大きなトルクを提供します.
航空宇宙分野ハーモニック減速器は,衛星移行の精度と操縦能力,および着陸車輪とステアリング車輪の動きを確保するために使用されます.
医療機器の分野ハーモニック・リドクサーは,手術ロボット,血液輸送機器,モニタリング,医療機器の 腕の動きの安定性と精度を向上させるために使用されます.ハーモニック・リドューサーは,高精度で,現代産業や自動化システムにおいて重要な役割を果たしています.高精度,高トルク,小容量,低騒音システムです.
その他紙箱包装機械,医療機器,測定/分析/試験機械,大型望遠鏡,気象機器,先進機器,光学製造機器など半導体製造装置,結晶製造機器,FPD製造機器,通信機器,航空宇宙機械,航空宇宙機械,CNC機械ツール,レーダー及び衛星による地上受信装置などの他の精密伝達システム.
ZLSH25-50-H,減速比 50:1 ハーモニックギア減速器 メカニカル図面と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 39 | 102 | 61 | 205 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 56 | 34 | 890 | 5.4 | 騒音< 60dB |
ZLSH25-100-H,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 67 | 165 | 119 | 312 | 5600 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 49 | 59 | 890 | 5.4 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

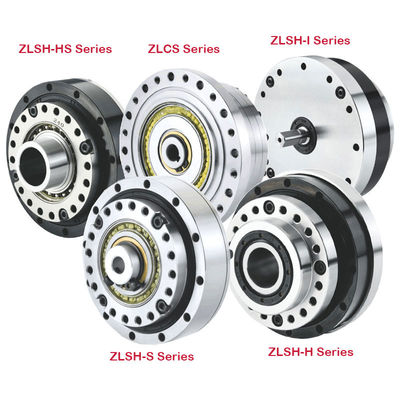

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
