ハーモニック駆動ギアボックス
>

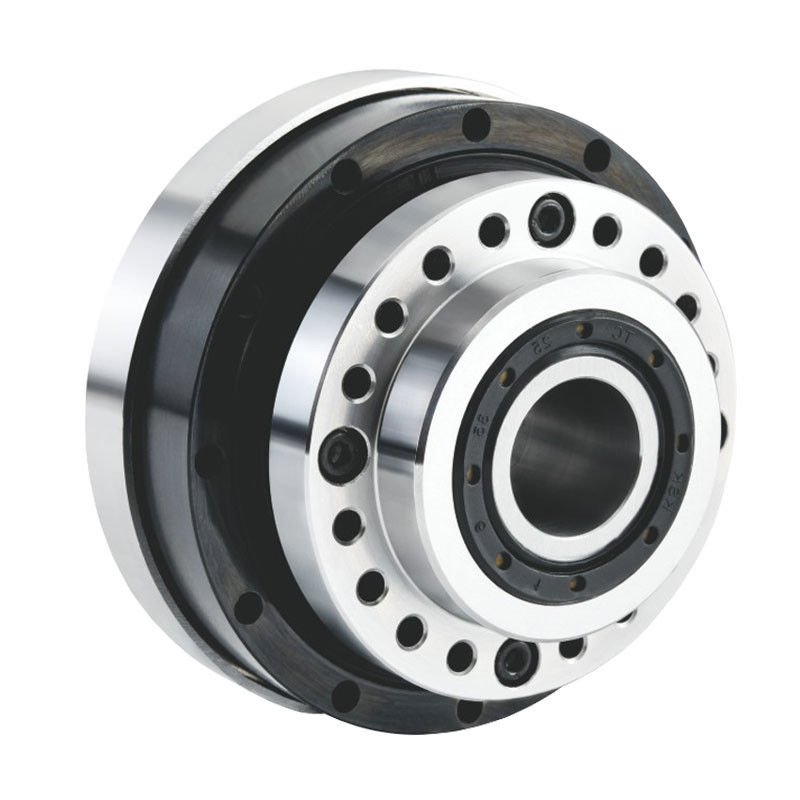

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機

ブランド名: PRMCAS
モデル番号: ZLSH32-Hシリーズ
MOQ: ≥10pcs
パッケージの詳細: 箱ごとに4個
支払条件: 会社口座に基づくT/T
詳細情報
起源の場所:
中国
証明:
CE, ROHS, CCC
Deduction Ratio:
50:1, 100:1, 120:1
Backlash:
<5.4arcsec
Average Lifetime:
14000hours
Max. Input Speed:
4800rpm
Rated Output Torque:
76/118/137N.m@2000rpm
Max. Average Torque:
119/184/238N.m
供給の能力:
5000PCS / 月
ハイライト:

高トルク ハーモニック・ウェーブ発電機

,

ハーモニック・ウェーブ・ジェネレーター 4800rpm

,

4800rpm 小型のギア減速機

製品説明

PRMCAS-より良い方法で自動化します

精密で信頼性の高い モーションコントロール オートメーションソリューション

15年以上の産業用モーション制御経験
ZLSH32-H RATIO 50/100/120:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス


1製品概要



ハーモニックギアボックスは主に 4 つの基本部品から構成されています. 波発生器,柔軟なギア,柔軟なベアリング,硬いギア. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.



PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,

•シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.

• サイズが小さく軽量です通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.

•伝播比は大きい.単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.

•大きな負荷容量複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.

•高速伝送精度複数の歯のメッシュはエラーの均一性を助け,伝送エラーは小さいし,ゼロバックレッシュメッシュを達成することができます.

•高効率のドライブ輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).

• スムーズな運動網状のせいで両側に衝撃がなく 動作が安定しています

•閉ざされたスペースに適しています.柔らかいホイールの柔軟性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.

•長寿構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.

•音が少ない.安定した伝送により,和音調節器の騒音レベルは比較的低い.



申請

産業用ロボットハーモニック・リドューサーは,高精度で安定した運動制御を提供するために,モーターと実行エージェントを接続するために使用されます.

サービスロボット医療,介護,物流の分野で,ハーモニック・リドューサーは,ロボットの運動精度と信頼性を向上させるために使用されています.

ロボット腕ハーモニック減速器は,端アクチュエータに精密な動作を達成するために使用されます.

精密処理フィールドハーモニック減速器は,速度を制御し,設備の安定性と高精度加工鋳造を確保するために大きなトルクを提供します.

航空宇宙分野ハーモニック減速器は,衛星移行の精度と操縦能力,および着陸車輪とステアリング車輪の動きを確保するために使用されます.

医療機器の分野ハーモニック・リドクサーは,手術ロボット,血液輸送機器,モニタリング,医療機器の 腕の動きの安定性と精度を向上させるために使用されます.ハーモニック・リドューサーは,高精度で,現代産業や自動化システムにおいて重要な役割を果たしています.高精度,高トルク,小容量,低騒音システムです.

その他紙箱包装機械,医療機器,測定/分析/試験機械,大型望遠鏡,気象機器,先進機器,光学製造機器など半導体製造装置,結晶製造機器,FPD製造機器,通信機器,航空宇宙機械,航空宇宙機械,CNC機械ツール,レーダー及び衛星による地上受信装置などの他の精密伝達システム.



2ZLSH32-Hシリーズ ハーモニックギアボックス図と技術仕様



ZLSH32-50-H,減速比 50:1 ハーモニックギア減速器 メカニカル図と主要技術仕様

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機 0

定数トルク
@2000rpm
マックス スタートとストップのトルク マックス 平均トルク マックス 瞬時のトルク マックス 入力速度 許容される平均入力速度 寿命
N.m N.m N.m N.m rpm rpm 時間
76 222 119 420 4800 3500 >14000
角度精度 ヒステレシス スタートトルク 加速トーク バックリングトルク マックス 反発 潤滑剤
アークミン アークミン N.m N.m N.m arcsec ライフラング・グリース
1 2 85 51 1750 5.4 騒音< 60dB





ZLSH32-80-H,減速比 80:1 ハーモニックギア減速器 メカニカル図と主要技術仕様

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機 1

定数トルク
@2000rpm
マックス スタートとストップのトルク マックス 平均トルク マックス 瞬時のトルク マックス 入力速度 許容される平均入力速度 寿命
N.m N.m N.m N.m rpm rpm 時間
118 314 184 625 4800 3500 >14000
角度精度 ヒステレシス スタートトルク 加速トーク バックリングトルク マックス 反発 潤滑剤
アークミン アークミン N.m N.m N.m arcsec ライフラング・グリース
1 2 74 70 1750 5.4 騒音< 60dB





ZLSH32-100-H,減速比100:1 ハーモニックギア減速器 メカニカル図と主要技術仕様

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機 2

定数トルク
@2000rpm
マックス スタートとストップのトルク マックス 平均トルク マックス 瞬時のトルク マックス 入力速度 許容される平均入力速度 寿命
N.m N.m N.m N.m rpm rpm 時間
137 345 238 712 4800 3500 >14000
角度精度 ヒステレシス スタートトルク 加速トーク バックリングトルク マックス 反発 潤滑剤
アークミン アークミン N.m N.m N.m arcsec ライフラング・グリース
1 2 72 86 1750 5.4 騒音< 60dB





注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

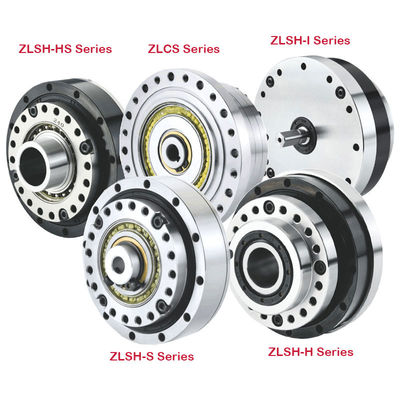

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機 3



3高水準の品質管理システム

ZLSH32-Hシリーズ 高トルク速度低騒音 ハーモニック波発電機 4800rpm 小ギア減速機 4

4保証とサービス
  • 保証期間は製品によって18ヶ月から2年です.
  • 24 * 7 メール,WhatsApp,TeamViewer,音声またはビデオコールなどによる顧客技術サポート
  • 遠隔または現場での技術訓練など
  • 顧客のニーズに応じて より多くのサービス
