| ブランド名: | PRMCAS |
| モデル番号: | ZLSH25-Sシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

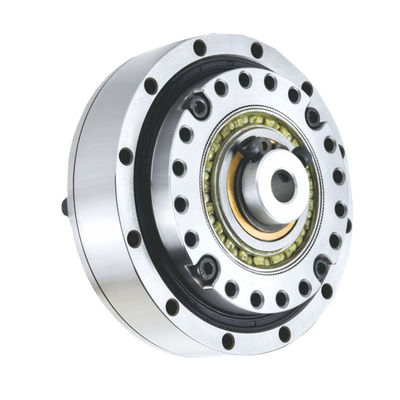

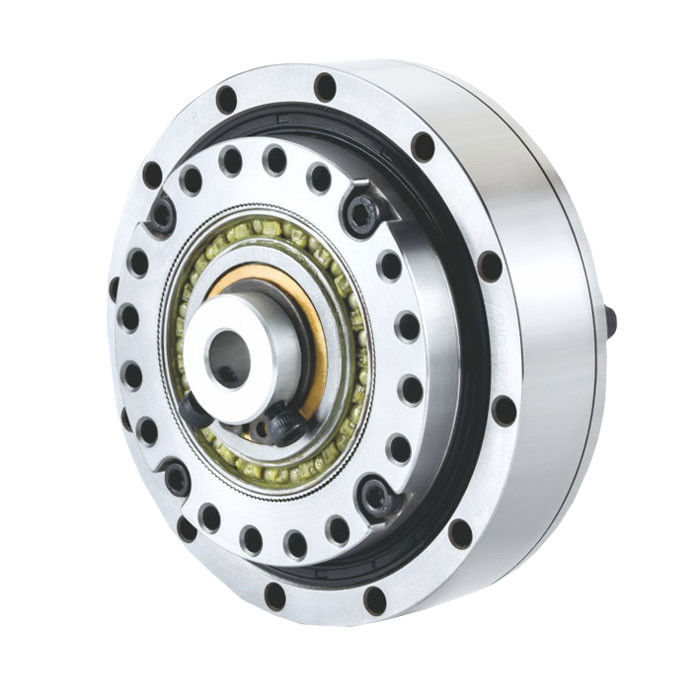

ZLSH25-S RATIO 50/100:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度調和ギアボックス
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.
小さくて軽い通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.
伝送比は大きい単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.
強い負荷能力複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
高い伝送精度複数の歯のメッシュはエラーの均一性を助け,伝送エラーは小さいし,ゼロバックレッシュメッシュを達成することができます.
高効率のドライブ輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).
スムーズな運動だ網状のせいで両側に衝撃がなく 動作が安定しています
閉ざされたスペースに適しています柔らかいホイールの柔軟性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.
長生きする構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.
ちょっとした騒音安定した伝送により,和音調節器の騒音レベルは比較的低い.
申請
機械自動化分野
メカニカルオートメーションの分野では,ハーモニック減速器は主に様々なロボット,印刷機,熱成形機,包装機などの自動化機器で使用されています.高精度な処理を可能にします例えば工業用生産ラインでは,ハーモニック・リドクサーは,機器の生産効率と安定性を効果的に向上させることができます.障害率と保守時間を減らす.
航空宇宙分野
航空宇宙分野では,ハーモニック減速器は主に航空管制室,衛星ナビゲーション機器,そしてロケット発射台ハーモニック・リデュッサーの調和と低逆の特性により,空間制御の精度要件を満たすことができる.装置の重量を大幅に削減し,システム全体のパフォーマンスを向上させる.
電子機器と電子機器の分野
電気電子学の分野では,ハーモニック減速器は主に様々なロボット,CNC切削機,熱型成形機器などの高速精密トランスミッション制御に使用されています.ハーモニック・リデクターの高硬さ高効率,低騒音,高精度の機能が電源電子分野で広く使用されています.
ZLSH25-50-S,減速比 50:1 ハーモニックギア減速器 メカニカル図面と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 39 | 102 | 61 | 205 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 98 | 39 | 890 | 17 | 騒音< 60dB |
ZLSH25-100-S,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 39 | 102 | 61 | 205 | 5600 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 157 | 67 | 590 | 9 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

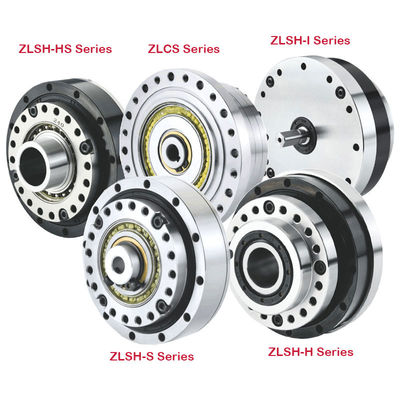

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
ハーモニック・リデュッサーは,ハーモニック・トランスミッションと低騒音の原理を用いる機械式伝送装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられる.
ハーモニー・リデュッサーは,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデュッサーは,減速時の出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果:ハーモニック・リデクターの内部構造はシンプルで安定しており,ノイズと振動を効果的に削減できます.
|
