良い価格  オンライン

商品の詳細

家へ > 製品 >
ハーモニック駆動ギアボックス
>

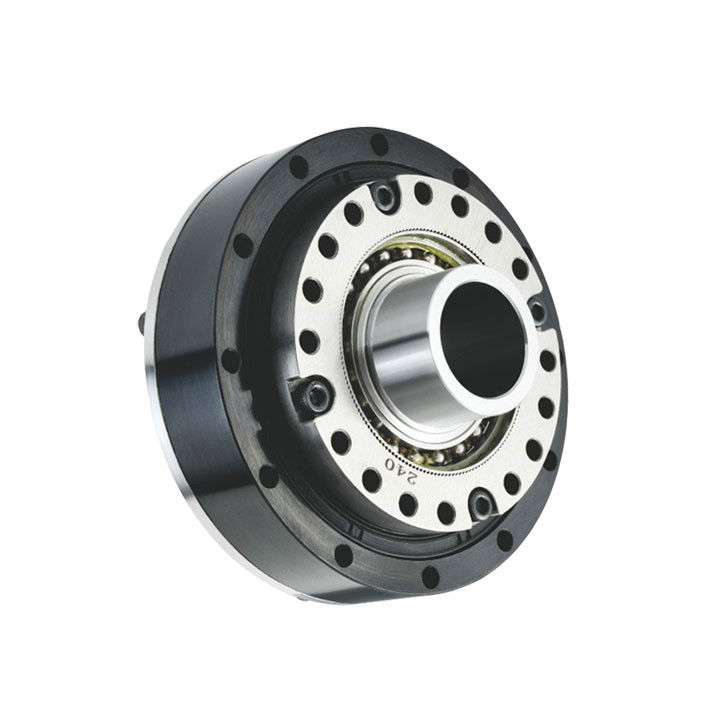

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器

ブランド名: PRMCAS
モデル番号: ZLSH17-HSシリーズ
MOQ: ≥10pcs
パッケージの詳細: 箱ごとに4個
支払条件: 会社口座に基づくT/T
詳細情報
起源の場所:
中国
証明:
CE, ROHS, CCC
Deduction Ratio:
50:1, 80:1
Backlash:
<20/13 arcsec
Average Lifetime:
14000hours
Max. Input Speed:
4800rpm
Rated Output Torque:
16N.m@2000rpm
Max. Average Torque:
39N.m
供給の能力:
5000PCS / 月
ハイライト:

ハーモニックギア減速器 低騒音

,

ハーモニックギア減速器 4800rpm

製品説明

PRMCAS-より良い方法で自動化します

精密で信頼性の高い モーションコントロール オートメーションソリューション

15年以上の産業用モーション制御経験
ZLSH17-HS RATIO 50/80:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス


1製品概要

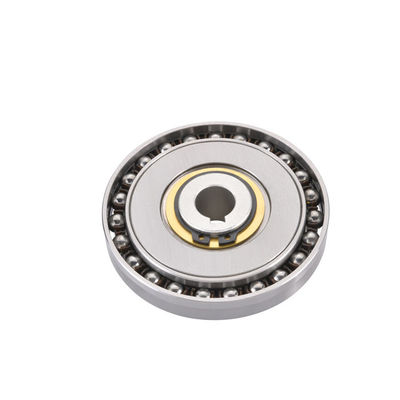

ハーモニックギアボックスは主に 4 つの基本部品から構成されています. 波発生器,柔軟なギア,柔軟なベアリング,硬いギア. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.

PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
• シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.
• 小さくて軽い通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.
• 伝達比が大きい.単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.
• 強い荷重複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
• 高速伝送精度複数の歯のメッシュはエラーの均一性を助け,伝送エラーは小さいし,ゼロバックレッシュメッシュを達成することができます.
• 高速駆動効率輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).
● 運動 を ゆっくり する.網状のせいで両側に衝撃がなく 動作が安定しています
• 閉ざされたスペースに適しています.柔らかいホイールの柔軟性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.
• 長寿構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.
• 騒音 が 少ない.安定した伝送により,和音調節器の騒音レベルは比較的低い.

申請
機械自動化分野
メカニカルオートメーションの分野では,ハーモニック減速器は主に様々なロボット,印刷機,熱成形機,包装機などの自動化機器で使用されています.高精度な処理を可能にします例えば工業用生産ラインでは,ハーモニック・リドクサーは,機器の生産効率と安定性を効果的に向上させることができます.障害率と保守時間を減らす.
航空宇宙分野
航空宇宙分野では,ハーモニック減速器は主に航空管制室,衛星ナビゲーション機器,そしてロケット発射台ハーモニック・リデュッサーの調和と低逆の特性により,空間制御の精度要件を満たすことができる.装置の重量を大幅に削減し,システム全体のパフォーマンスを向上させる.
電子機器と電子機器の分野
電気電子学の分野では,ハーモニック減速器は主に様々なロボット,CNC切削機,熱型成形機器などの高速精密トランスミッション制御に使用されています.ハーモニック・リデクターの高硬さ高効率,低騒音,高精度の機能が電源電子分野で広く使用されています.


2.ZLSH17-HSシリーズ ハーモニックギアボックス図と技術仕様


ZLSH17-50-HS,減速比 50:1 ハーモニックギア減速器の機械図と主要技術仕様

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器 0

定数トルク
@2000rpm
マックス スタートとストップのトルク マックス 平均トルク マックス 瞬時のトルク マックス 入力速度 許容される平均入力速度 寿命
N.m N.m N.m N.m rpm rpm 時間
16 39 28.5 77 8500 3500 >14000
角度精度 ヒステレシス スタートトルク 加速トーク バックリングトルク マックス 反発 潤滑剤
アークミン アークミン N.m N.m N.m arcsec ライフラング・グリース
1.5 2 34 16 270 20 騒音< 60dB


ZLSH17-80-HS,減速比 80:1 ハーモニックギア減速器 メカニカル図と主要技術仕様

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器 1

定数トルク
@2000rpm
マックス スタートとストップのトルク マックス 平均トルク マックス 瞬時のトルク マックス 入力速度 許容される平均入力速度 寿命
N.m N.m N.m N.m rpm rpm 時間
16 39 28.5 77 8500 3500 >14000
角度精度 ヒステレシス スタートトルク 加速トーク バックリングトルク マックス 反発 潤滑剤
アークミン アークミン N.m N.m N.m arcsec ライフラング・グリース
1.5 2 43 22 270 13 騒音< 60dB




注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

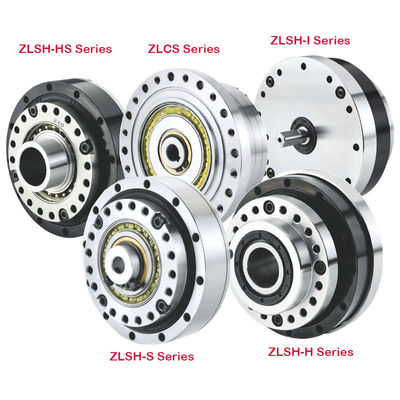

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器 2



3高水準の品質管理システム

ZLSH17-HSシリーズ 高トルク速度 ハーモニックギア減速器 4800rpm 低騒音波発生器 3

4保証とサービス
  • 保証期間は製品によって18ヶ月から2年です.
  • 24 * 7 メール,WhatsApp,TeamViewer,音声またはビデオコールなどによる顧客技術サポート
  • 遠隔または現場での技術訓練など
  • 顧客のニーズに応じて より多くのサービス
