| ブランド名: | PRMCAS |
| モデル番号: | ZLSH20-HSシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

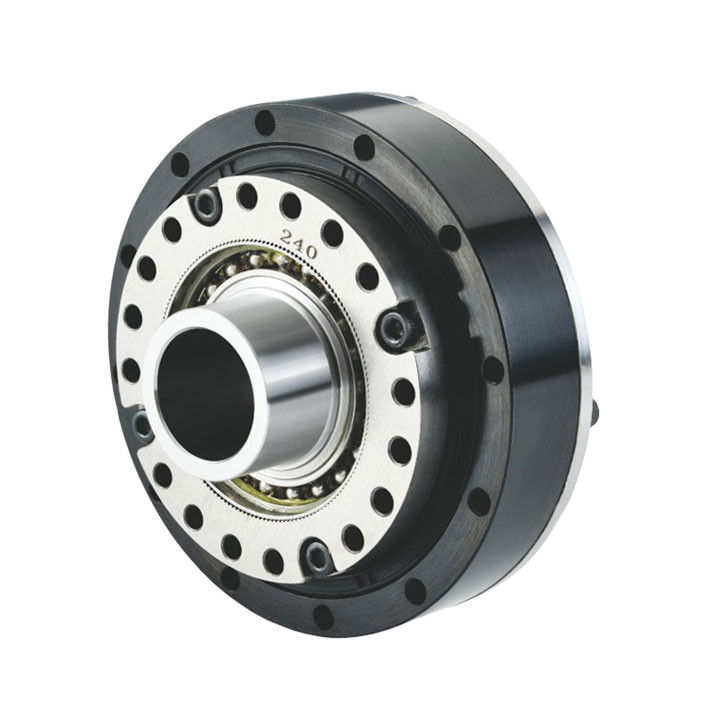

ZLSH20-HS RATIO 50/100/120:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
ハーモニック・リデュッサーは,ハーモニック・トランスミッションと低騒音の原理を用いた機械送電装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられています.
ハーモニー減速器は,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデクターは,減速中に出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果:ハーモニック・リデクターの内部構造はシンプルで安定しており,ノイズと振動を効果的に削減できます.
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.
小さくて軽い通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.
伝送比は大きい単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.
強い負荷能力複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
高い伝送精度複数の歯のメッシュは,エラーの均一性を助け,伝送誤差は小さいし,ゼロの反発メッシュを達成することができます.
高効率のドライブ輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).
スムーズな運動だ網状のせいで両側に衝撃がなく 運動は安定しています
閉ざされたスペースに適しています柔らかいホイールの柔軟性の特性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.
長生きする構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.
ちょっとした騒音安定した伝送により,和音調節器の騒音レベルは比較的低い.
申請
ハーモニー減速機は,柔軟なギアトランスミッション装置である.小サイズ,軽量,大きな負荷容量の利点により,さまざまな自動化分野で広く使用されています.
航空宇宙ハーモニック・リデュッサーは航空宇宙分野において重要な役割を果たし,高精度と信頼性の要求を満たすために使用されます.
エネルギーとナビゲーションこれらの領域の機器はしばしば多くの力とトルクを必要とし,高負荷容量のために調和減速はこれらのアプリケーションに適しています.
産業用ロボットとロボット腕ハーモニー・リドューサーは,特に高精度と高い動力性能を必要とする伺服システムにおいて,これらの分野での運動精度と制御を改善します.
医療機器や科学機器これらの領域は,機器の精度と信頼性に厳格な要件があり,調和の取れた減速器は安定した正確な運動制御を提供することができます.
半導体および電子機器の製造これらの領域は,機器の精度と微小操作に高い要求があり,調和減速器は高い伝送精度と繊細な制御を提供することができます.
石油化学,繊維,農業機械などこれらの領域の機器は通常,複雑な動きと力を必要とし,調和減速器の柔軟性と強さは非常に適用されます.
一般的に,和音減速器の応用は非常に広い.それらは重要な役割を果たします.
ZLSH20-50-HS,減速比 50:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 25 | 63 | 37 | 108 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 56 | 25 | 440 | 17 | 騒音< 60dB |
ZLSH20-100-HS,減速比 100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 40 | 91 | 54 | 162 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 82 | 40 | 440 | 9 | 騒音< 60dB |
ZLSH20-120-HS,減速比 120:1 ハーモニックギア減速器 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 40 | 91 | 54 | 162 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 87 | 40 | 440 | 8 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

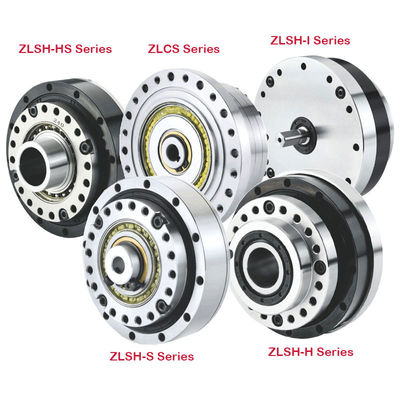

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
