| ブランド名: | PRMCAS |
| モデル番号: | ZLSH25-HSシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

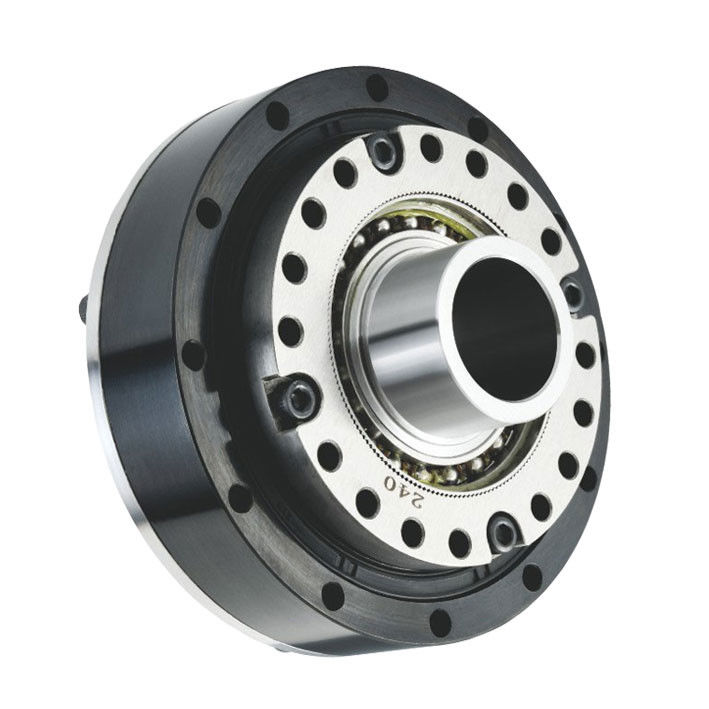

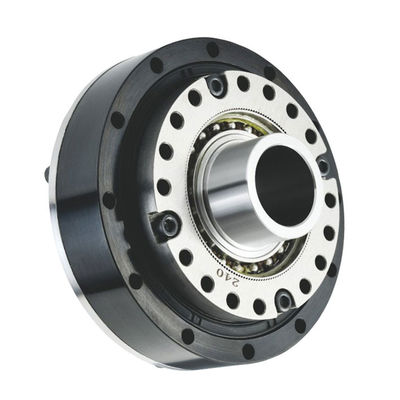

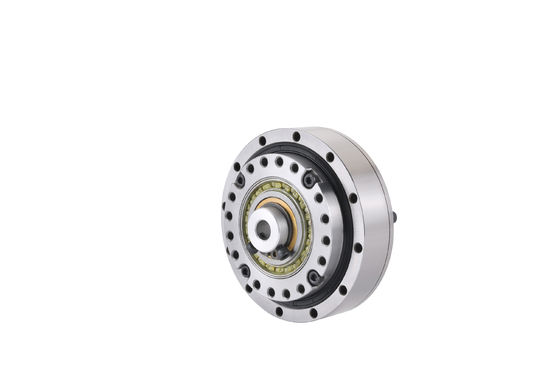

ZLSH25-HS RATIO 50/100:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
ハーモニック・リデュッサーは,ハーモニック・トランスミッションと低騒音の原理を用いた機械送電装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられています.
ハーモニー減速器は,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデクターは,減速中に出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果:ハーモニック・リデクターの内部構造はシンプルで安定しており,ノイズと振動を効果的に削減できます.
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.
小さくて軽い通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.
伝送比は大きい単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.
強い負荷能力複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
高い伝送精度複数の歯のメッシュは,エラーの均一性を助け,伝送誤差は小さいし,ゼロの反発メッシュを達成することができます.
高効率のドライブ輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).
スムーズな運動だ網状のせいで両側に衝撃がなく 運動は安定しています
閉ざされたスペースに適しています柔らかいホイールの柔軟性の特性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.
長生きする構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.
ちょっとした騒音安定した伝送により,和音調節器の騒音レベルは比較的低い.
申請
産業用ロボットハーモニック・リドューサーは,高精度で安定した運動制御を提供するために,モーターと実行エージェントを接続するために使用されます.
サービスロボット医療,介護,物流の分野で,ハーモニック・リドューサーは,ロボットの運動精度と信頼性を向上させるために使用されています.
ロボット腕ハーモニック減速器は,端アクチュエータに精密な動作を達成するために使用されます.
精密加工フィールド. ハーモニック・リドクッサーは,速度を制御し,設備の安定性と高精密加工鋳造を確保するために大きなトルクを提供します.
航空宇宙の分野ハーモニック減速器は,衛星移行の精度と操縦能力,および着陸車輪とステアリング車輪の動きを確保するために使用されます.
医療機器の分野ハーモニック・リドクサーは,手術ロボット,血液輸送機器,モニタリング,医療機器の 腕の動きの安定性と精度を向上させるために使用されます.ハーモニック・リドューサーは,高精度で,現代産業や自動化システムにおいて重要な役割を果たしています.高精度,高トルク,小容量,低騒音システムです.
ハーモニックギアボックスは,以下にも適用されます: 紙箱包装機械,医療機器,測定/分析/試験機械,大型望遠鏡,気象機器,先進機器,光学製造機器半導体製造機器,結晶製造機器,FPD製造機器,通信機器,航空宇宙機械,航空宇宙機械,CNC機械,レーダー及び衛星による地上受信装置などの他の精密伝達システム.
ZLSH25-50-HS,減速比 50:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 39 | 102 | 61 | 205 | 6500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 98 | 39 | 890 | 17 | 騒音< 60dB |
ZLSH25-100-HS,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 39 | 102 | 61 | 205 | 5600 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 157 | 67 | 890 | 9 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

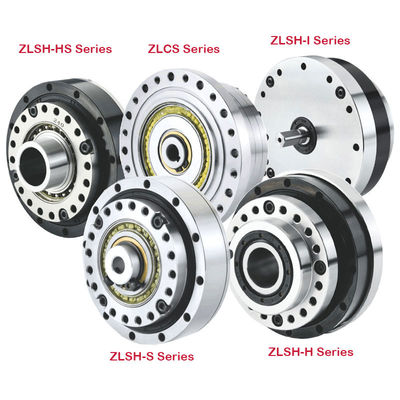

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
