| ブランド名: | PRMCAS |
| モデル番号: | ZLSH32-HSシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

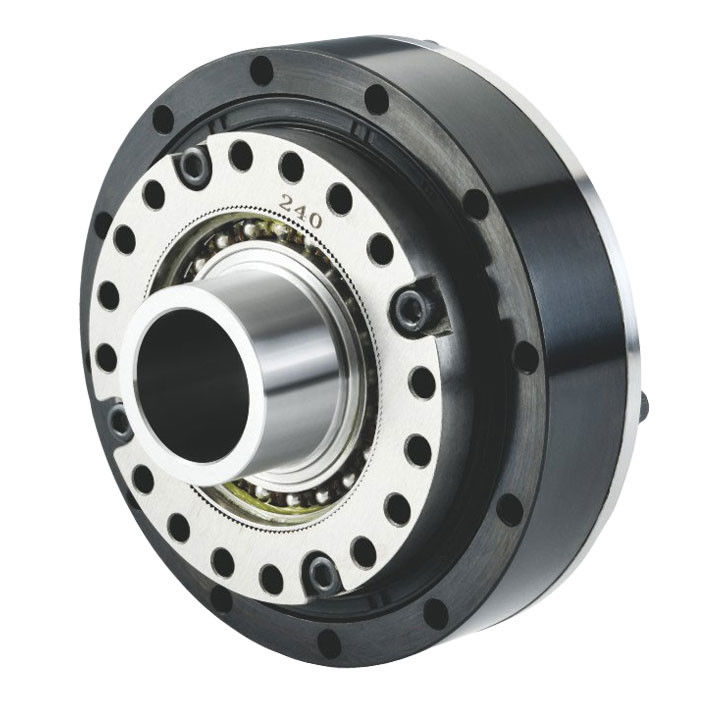

ZLSH32-HS RATIO 50/80/100:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
ハーモニック・リデュッサーは,ハーモニック・トランスミッションと低騒音の原理を用いる機械式伝送装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられる.
ハーモニー・リデュッサーは,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデュッサーは,減速時の出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果:ハーモニック・リデクターの内部構造はシンプルで安定しており,ノイズと振動を効果的に削減できます.
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
シンプルな構造ハーモニック・リドューサーは,通常,波発生機,軟輪,硬輪という3つの基本部品で構成されています.
小さくて軽い通常の減速機と比較して,和音減速機の容量は約2/3減少し,重量は約1/2減少します.
伝送比は大きい単段階のハーモニック・ギア・トランスミッション比の範囲は70~320で,特定の装置は1000個で,多段階のトランスミッション比は3個以上です.000.
強い負荷能力複数の歯が同時にメッシュされているため,ユニット面積の負荷容量は高くなります.
高い伝送精度複数の歯のメッシュはエラーの均一性を助け,伝送エラーは小さいし,ゼロバックレッシュメッシュを達成することができます.
高効率のドライブ輪歯の相対滑り速度は低く,輪歯の磨きは小さく,効率は高い (最大69%~96%).
スムーズな運動だ網状のせいで両側に衝撃がなく 動作が安定しています
閉ざされたスペースに適しています柔らかいホイールの柔軟性により,和音縮小器は閉ざされた空間と介質の動作条件下で正常に動作することができます.
長生きする構造設計と材料の選択により,ハーモニック・リデュッサーは寿命が長い.
ちょっとした騒音安定した伝送により,和音調節器の騒音レベルは比較的低い.
申請
ハーモニック・リドューサーは,産業ロボット,サービスロボット,ロボットアーム,紙箱包装機械,医療機器を含む多くの自動化分野で広く使用されています.測定・分析/試験装置大型望遠鏡,ケーブル製造機器,精密パッケージング機械,気象機器,先進機器,光学製造機器半導体製造装置結晶製造機器,FPD製造装置,通信装置,航空宇宙機械,CNC機械工具,レーダー,および様々な衛星接地機器.
ハーモニック・リドューサーは,高精度,高い信頼性,小サイズ,軽量性,そして大きな負荷容量本質 技術の進歩とコストの低下とともに,ハーモニック・リデュッサーの応用分野は依然として拡大しています.
ZLSH32-50-HS,減速比 50:1 ハーモニックギア減速器 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 76 | 222 | 119 | 420 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 216 | 76 | 1750 | 14 | 騒音< 60dB |
ZLSH32-80-HS,減速比 80:1 ハーモニックギア減速機 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 76 | 222 | 119 | 420 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 304 | 118 | 1750 | 9 | 騒音< 60dB |
ZLSH32-100-HS,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 76 | 222 | 119 | 420 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1 | 2 | 333 | 137 | 1750 | 7 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

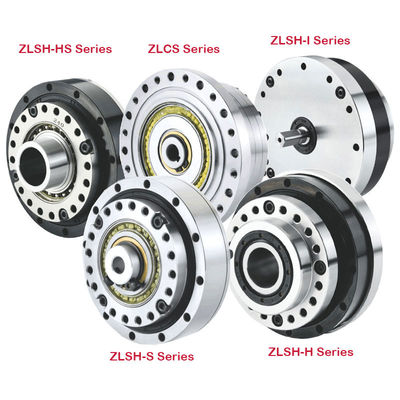

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
