| ブランド名: | PRMCAS |
| モデル番号: | ZLSH17-Iシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

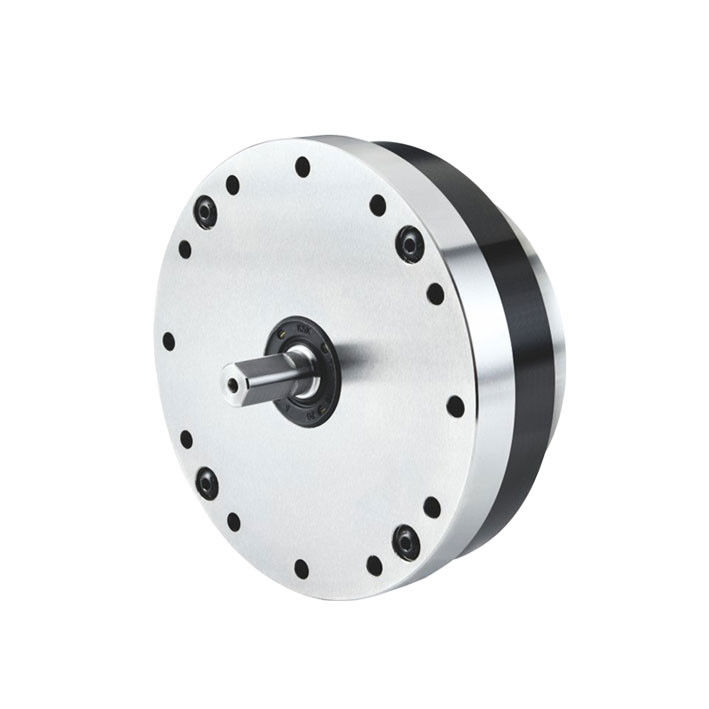

ZLSH17-I RATIO 50/80:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
ハーモニック・リデュッサーは,ハーモニック・トランスミッションと低騒音の原理を用いた機械送電装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられています.
ハーモニー減速器は,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデクターは,減速中に出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果:ハーモニック・リデクターの内部構造はシンプルで安定しており,ノイズと振動を効果的に削減できます.
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
伝達比は大きい単段階のハーモニック・ギア・トランスミッション・レートの比は70~320:11つまで000複数の段階の伝送速度比が30以上に達する.000:1.
高い負荷能力これは,ハルモニック・ギア・トランスミッションで同時にメッシュする歯の数は,同時に歯の総数の30%を超えるからです.柔らかい車輪は高強度素材を使います歯は顔の接触で繋がっています
高い伝送精度複数の歯のメッシュは,誤りに対する相互補償効果があるため,送電の精度が高くなりますn 同じギア精度レベルの場合,トランスミッションの誤りは通常の円筒型ギアトランスミッションの約1/4に過ぎません.
高い運転効率と安定した運動柔らかいホイール歯がトランスミッション中に均質な半径運動を移動しているため,入力速度は非常に高い場合でも,ホイール歯の相対滑り速度は依然として非常に低い.歯の磨きが小さいので高い効率 (69%~96%まで達できる). 入力と網状により,両側が作業に参加したため,衝撃はなく,運動は安定した.
シンプルな構造,少数の部品,便利な設置入力と出力軸は同軸線で 構造はシンプルで 設置も簡単です
軽量で軽量です通常の減速機と比較して,出力トルクが同じとき,ハーモニックギア減速機の容量は2/3減少し,重量は1/2減少します.
閉ざされた空間での適用に適しています.柔らかい車輪の柔軟性を利用すると,この回転の価値ある利点は他のトランスミッションに比べられません
申請
ハーモニック・リドューサーは,産業ロボット,サービスロボット,ロボットアーム,紙箱包装機械,医療機器を含む多くの自動化分野で広く使用されています.測定・分析/試験装置大型望遠鏡,ケーブル製造機器,精密パッケージング機械,気象機器,先進機器,光学製造機器半導体製造装置結晶製造機器,FPD製造装置,通信装置,航空宇宙機械,CNC機械,レーダー,および様々な衛星接地機器.
ハーモニック・リドューサーは,高精度,高い信頼性,小サイズ,軽量性,そして大きな負荷容量本質 技術の進歩とコストの低下とともに,ハーモニック・リデュッサーの応用分野は依然として拡大しています.
ZLSH17-50-I,減速比50:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 16 | 39 | 28.5 | 77 | 8500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 9.7 | 5.8 | 騒音< 60dB |
ZLSH17-80-I,減速比 80:1 ハーモニックギア減速器 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 22 | 50 | 29.7 | 96 | 8500 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 7.2 | 6.9 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

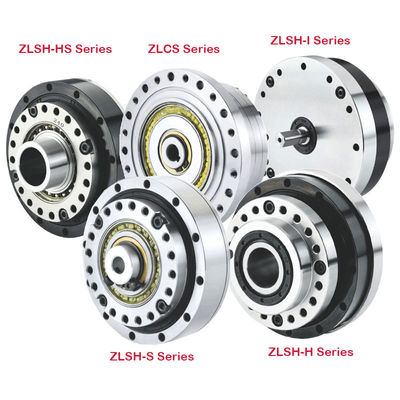

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
|
