| ブランド名: | PRMCAS |
| モデル番号: | ZLSH32-Iシリーズ |
| MOQ: | ≥10pcs |
| パッケージの詳細: | 箱ごとに4個 |
| 支払条件: | 会社口座に基づくT/T |
精密で信頼性の高い モーションコントロール オートメーションソリューション
15年以上の産業用モーション制御経験

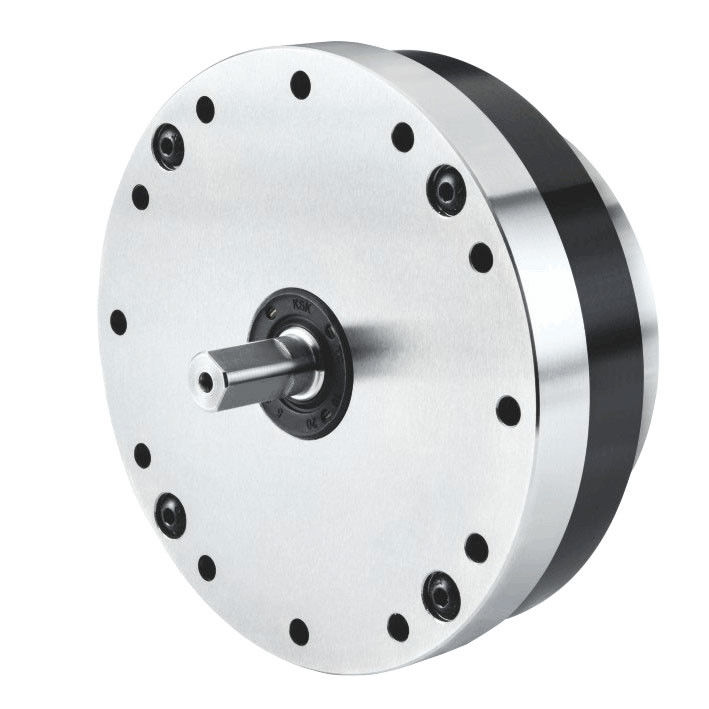

ZLSH32-I RATIO 50/80/100:1 ロボティクスおよび様々な産業自動化アプリケーションのための高精度ハーモニックギアボックス
PRMCAS ハーモニックギア減速器 特徴と利点次のとおり,
高精度トランスミッション:ハーモニック減速器は,高精度のトランスミッションと位置制御を提供することができます.それは様々なNC機械,加工センターおよび他の機器に適しています.精密な動き制御を達成し,処理精度を向上させる.
高出力トルク:ハーモニック・リドクッタには高いトルク密度があり,加工プロセスの安定性と精度を確保するために,機械の加工中に安定した信頼性の高いトルク出力を提供することができます.
高効率のトランスミッション:ハーモニック減速器は,柔軟なギアトランスミッションの原理を使用します.高伝送効率があり,エネルギー損失を削減し,機械機器のエネルギー利用率を改善することができます.
コンパクトな構造:ハーモニック減速機はコンパクトな構造設計があり,限られたスペースで効率的な伝送を達成し,機械機器の設置スペースを節約できます.
高速安定性:ハーモニー的な減速機は高速で動作するときに高い安定性と安定性を維持することができ,高速切削や高速加工などの厳格な機会に適しています.
申請
ハーモニック・リドューサーは,産業ロボット,サービスロボット,ロボットアーム,紙箱包装機械,医療機器を含む多くの自動化分野で広く使用されています.測定・分析/試験装置大型望遠鏡,ケーブル製造機器,精密パッケージング機械,気象機器,先進機器,光学製造機器半導体製造装置結晶製造機器,FPD製造装置,通信装置,航空宇宙機械,CNC機械,レーダー,および様々な衛星接地機器.
ハーモニック・リドューサーは,高精度,高い信頼性,小サイズ,軽量性,そして大きな負荷容量本質 技術の進歩とコストの低下とともに,ハーモニック・リデュッサーの応用分野は依然として拡大しています.
ZLSH32-50-I,減速比 50:1 ハーモニックギア減速器 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 76 | 222 | 119 | 420 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 14 | 25 | 騒音< 60dB |
ZLSH32-80-I,減速比 80:1 ハーモニックギア減速器 メカニカル図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 76 | 222 | 119 | 420 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 304 | 118 | 騒音< 60dB |
ZLSH32-100-I,減速比100:1 ハーモニックギア減速器の機械図と主要技術仕様
| 定数トルク @2000rpm |
マックス スタートとストップのトルク | マックス 平均トルク | マックス 瞬時のトルク | マックス 入力速度 | 許容される平均入力速度 | 寿命 |
| N.m | N.m | N.m | N.m | rpm | rpm | 時間 |
| 137 | 345 | 238 | 712 | 4800 | 3500 | >14000 |
| 角度精度 | ヒステレシス | スタートトルク | 加速トーク | バックリングトルク | マックス 反発 | 潤滑剤 |
| アークミン | アークミン | N.m | N.m | N.m | arcsec | ライフラング・グリース |
| 1.22 | 2 | 27 | 33 | 1750 | 7 | 騒音< 60dB |
注記:モデル選択に困難がある場合は,私達に連絡してください. そして最も適切な減速機が推奨されます.

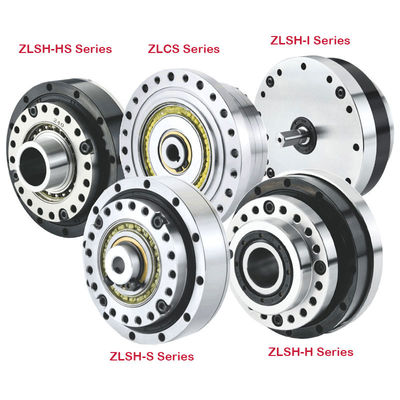

より 多く の 種類 の ハーモニック ギアボックス が 入手 できる
ハーモニック・リデュッサー (Harmonic reducer) は,ハーモニック・トランスミッションの原理を用いる機械式トランスミッション装置である.その内部構造は柔軟な骨格と硬いギアで構成されている. The working principle of the harmonic reducer is to use the elastic deformation of the flexible skeleton and the meshing of the gear to achieve a high -precision input shaft speed to the deceleration and reverse transmission of the output shaft speedハーモニック・リドクションは,高い伝送精度,低騒音,速い応答速度,良好な信頼性によって特徴付けられています.
ハーモニー減速器は,機械送電システムにおいて重要な役割を果たし,以下の側面を含みます.
速度減速:ハーモニック・トランスミッションの原理により,高速入力速度を低速回転に回転させ,機械機器の速度を低下させることができる.
バックトランスミッション:ハーモニック・リデクターは,減速中に出力軸トルクの逆転伝送を実現できる逆転伝送能力を備えています.
高精度の伝送効果:ハーモニック・リドクサーは,柔軟な骨格と硬いギアが組み合わさった構造を用いて,高精度の入力シャフトの速度を出力シャフトの速度に正確に変換することができる.
低騒音効果: ハーモニック・リデュッサーの内部構造はシンプルで安定しており,騒音と振動を効果的に軽減できます.
|
