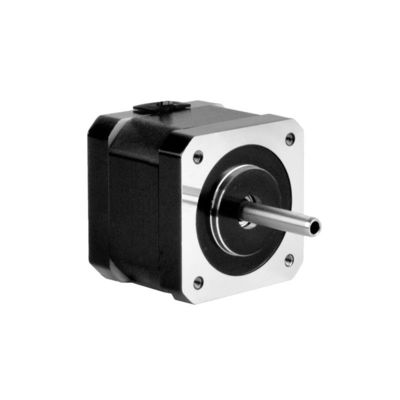

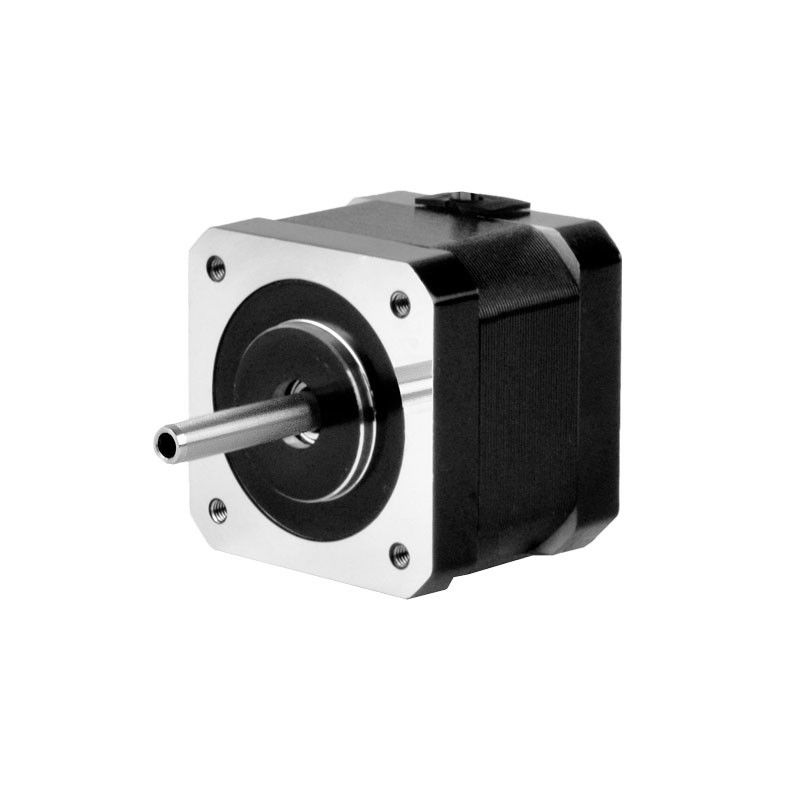

| ブランド名: | PRMCAS |
| モデル番号: | 39HS012 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
カイフル PRMCAS ハイブリッドステップモーターのいくつかの利点
高精度
ステップモーターの回転角は細かく制御でき,各ステップは決定された回転角に対応するので,ステップモーターの回転精度は非常に高い.伝統的なDCモーターとACモーターと比較するとステップモーターは位置と角度をより正確に制御することができ,高精度の位置制御を必要とするアプリケーションに適しています.
速度の調整範囲が広い
ステップモーターの速度は,動力電流と電圧によって決定されるので,ステップモーターは,速度調整の幅広い範囲を達成することができます. 一方,異なる負荷に応じて,ステップモーターは,運転信号を変更することによって負荷変化に適応することができます入力パルス信号の周波数に基づいて,スムーズな速度調節が達成できます.
迅速な応答速度
ステップモーターの応答速度は非常に速く,回転指示をミリ秒で完了することができる.これはステップモーター制御方法の特殊性によって決定される.伝統的なモーターは回転を達成するために加速と減速プロセスを必要としますステップモーターはパルス周波数と時間を制御することで高速回転を達成できます.
高トルク
ステップモーターは,非常に大きなトルクを生成し,高速でも高いトルクを維持することができます.これはステップモーターの特殊な運転方法によるものです.ステッパーサイクルごとに一定の出力トルクを維持できるしたがって,ステップモーターは,高いトルク生成を必要とするアプリケーションに適しています.
長寿命とコスト削減
ステップモーターの生産コストは比較的低く,小さなスペースを占め,設置と保守が簡単であるため,使用コストは非常に低い.制御信号によって位置と角度を制御する能力により複雑なセンサーと制御回路を従来の制御方法から排除し,コスト削減を可能にします.ステップモーターは,普通のDCモーターのようにブラシやコンムーターで相調整する必要はありません.摩擦を軽減します さらに,私たちはユニークな高品質の材料を使用します. だからカイフのハイブリッドステップモーターは,長い寿命があり,顧客コストをさらに削減する.
カイフルPRMCASハイブリッドステップモーターの応用
主に産業,航空宇宙,ロボット,精密測定,その他の分野で使用されます. 衛星追跡用光電子テオドライト,軍事機器,通信・レーダー機器現在,モーターの相数はステップアングルによって制限されず,製品設計に便利性をもたらしています.ステップモーターのサブディビジョンドライブ技術,切断常流駆動,計器パルス幅調節駆動,電流ベクトル常振幅の均一回転駆動制御が採用されています.ステップモーターの動作精度を大幅に改善し,中低功率アプリケーションにおける高速および精度の方向にステップモーターの開発を促進する.
カイフルハイブリッドステップモーターは,現在,彫刻機,レーザーマシン,CNC機械,繊維機械,衣料機械などの様々な自動化機器や機器に広く使用されています.医療機器電子加工機器,包装機械など
ロボット学分野
ロボットの腕の動きと方向を制御するために ステップモーターが広く使用されています ロボットにパルス信号を送ることでロボット は 簡単 で 精確 な 方法で 物 を 拾い上げ て 置く こと が でき ます.
印刷装置
印刷・組立業界では,ステップモーターは,印刷機上のロール,ディスク,その他の動く部品の動きを制御することで,高品質の印刷と組立を実現します.
医療機器
医療機器の分野では,ステップモーターを使用して,外科ロボットや医療機器の自動位置付けと移動を制御します.
3Dプリンタ
3Dプリンタ技術では,ステップモーターは,プリンタヘッドの動きを制御することで複雑な3D構造や形状を達成することができます.
産業自動化
工業自動化において,ステップモーターは,彫刻機,レーザー機,CNC機械,繊維機械と衣料品機械医療機器,測定機器,電子処理機器,包装機械,その他の自動化機器および機器.
ステップモーターは様々な用途で不可欠な部品になりました安定した動きと正確な制御によって様々な装置や機械が複雑な動作を完了するのを助ける.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径5mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 10N |
| マックス 放射線負荷 | 25N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制トルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.cm | N.cm | g.cm2 | #リードの # | g | mm | |
| 39HS012-0484S-20 | 0.4 | 25 | 25 | 12 | 0.05 | 11 | バイ (4) | 120 | 20 |
4機械的寸法 (ミリ)
5接続器とリードの寸法をマッチングする
6配線図
7トーク速度曲線
|
|
