| ブランド名: | PRMCAS |
| モデル番号: | 42HS031 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

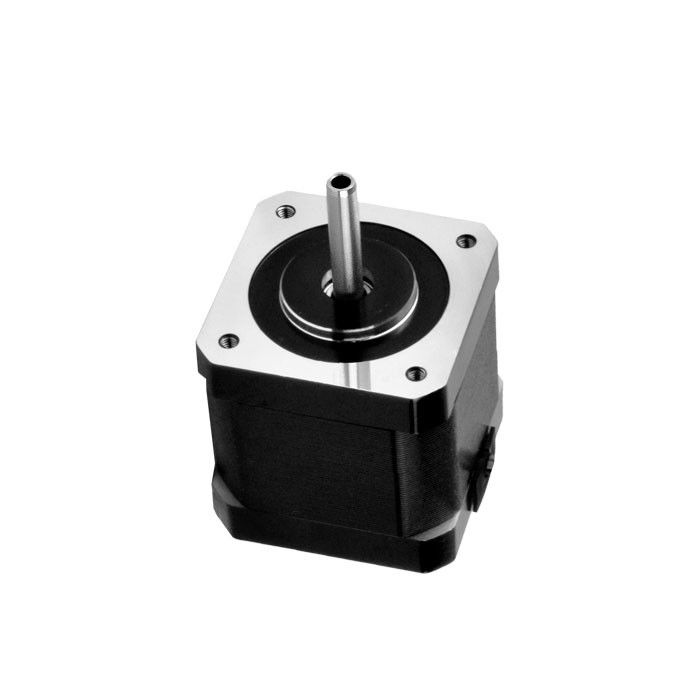

1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
カイフル PRMCAS ハイブリッドステップモーターのいくつかの利点
高精度
ステップモーターの回転角は細かく制御でき,各ステップは決定された回転角に対応するので,ステップモーターの回転精度は非常に高い.伝統的なDCモーターとACモーターと比較するとステップモーターは位置と角度をより正確に制御することができ,高精度の位置制御を必要とするアプリケーションに適しています.
速度の調整範囲が広い
ステップモーターの速度は,動力電流と電圧によって決定されるので,ステップモーターは,速度調整の幅広い範囲を達成することができます. 一方,異なる負荷に応じて,ステップモーターは,運転信号を変更することによって負荷変化に適応することができます入力パルス信号の周波数に基づいて,スムーズな速度調節が達成できます.
迅速な応答速度
ステップモーターの応答速度は非常に速く,回転指示をミリ秒で完了することができる.これはステップモーター制御方法の特殊性によって決定される.伝統的なモーターは回転を達成するために加速と減速プロセスを必要としますステップモーターはパルス周波数と時間を制御することで高速回転を達成できます.
高トルク
ステップモーターは,非常に大きなトルクを生成し,高速でも高いトルクを維持することができます.これはステップモーターの特殊な運転方法によるものです.ステッパーサイクルごとに一定の出力トルクを維持できるしたがって,ステップモーターは,高いトルク生成を必要とするアプリケーションに適しています.
長寿命とコスト削減
ステップモーターの生産コストは比較的低く,小さなスペースを占め,設置と保守が簡単であるため,使用コストは非常に低い.制御信号によって位置と角度を制御する能力により複雑なセンサーと制御回路を従来の制御方法から排除し,コスト削減を可能にします.ステップモーターは,普通のDCモーターのようにブラシやコンムーターで相調整する必要はありません.摩擦を軽減します さらに,私たちはユニークな高品質の材料を使用します. だからカイフのハイブリッドステップモーターは,長い寿命があり,顧客コストをさらに削減する.
カイフルPRMCASハイブリッドステップモーターの応用
機械工具と彫刻機械
ステップモーターは,機械機器に非常によく用いられる.機械機器では,ステップモーターは,入力と道具の引き戻し制御に使用されます.機械加工の精度と速度を向上させる異なる処理効果,高速,高効率を達成できます.
自動化機器
自動化機器におけるステップモーターの適用も非常に広範である.自動化機器では,ステップモーターは,様々な動く部品の位置と速度を制御するために使用されます.機器の自動制御を実現する高速と高い安定性などの異なる制御効果を達成できます.
印刷機
ステップモーターは,印刷機で広く使用されています. プリンターでは,ステップモーターが印刷頭の動きを制御するために使用され,テキスト,画像,チャートの正確な印刷を達成します.異なる印刷効果を達成することができます高解像度,高速度,そして高い安定性など
自動車部品
ステップモーターは,自動車部品にも非常に一般的です.自動車部品では,ステップモーターは,車の座席,バックビューミラー,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,窓自動車部品の自動制御を実現し,高速および高い信頼性などの異なる制御効果を達成することができます.
光学機器
光学機器では,ステップモーターはモジュレーター,微調整,その他の側面に広く使用されています. ステップモーターの作用が非常に遅いため,ステップモーターの角度は調整できます.彼らは様々な光学位置付けメカニズムに広く使用されています光学機器の安定性と精度を高めることができる.
医療機器
ステップモーターは,医療機器,特に刃や切手などの外科機器に広く使用されています.ステップモーター の 高精度 な 位置 付け は,手術 の 精度 を 大きく 向上 さ せるし,手術 を より 安全 に するステップモーターは,ペースメーカーや注射器などの装置にも使用できます.
精密位置付けアプリケーション
ステップモーターは定量的な動きと固定ステップ角度によって正確な位置付けタスクを完了することができ,様々な精密位置付け機器に広く使用されます.光学機器など繊維機器,コンピュータ編み機,医療機器,自動化機器など.これらの機器には通常,高精度で安定した位置付け機械が必要です.そしてステップモーターは,このような作業に最適です.
結論として,ステップモーターは,定量運動と固定ステップ角度の特性により,様々な分野で広く使用できます.より精密で効率的な機械機器の推進力を提供し,より高い生産効率と品質を達成する.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径5mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 10N |
| マックス 放射線負荷 | 25N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制トルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | g | mm | |
| 42HS031-1404S-33 | 1.4 | 2.3 | 3.8 | 0.31 | 1.2 | 36 | バイ (4) | 220 | 33.5 |
| 42HS031-1004S-33 | 1.0 | 4.7 | 7.7 | 0.31 | 1.2 | 36 | バイ (4) | 220 | 33.5 |
| 42HS031-0704S-33 | 0.7 | 9.0 | 15 | 0.31 | 1.2 | 36 | バイ (4) | 220 | 33.5 |
| 42HS031-0504S-33 | 0.5 | 18.6 | 30 | 0.31 | 1.2 | 36 | バイ (4) | 220 | 33.5 |
4機械的寸法 (ミリ)
5接続器とリードの寸法をマッチングする
6配線図
7トーク速度曲線
|
|
