| ブランド名: | PRMCAS |
| モデル番号: | 42HS060 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

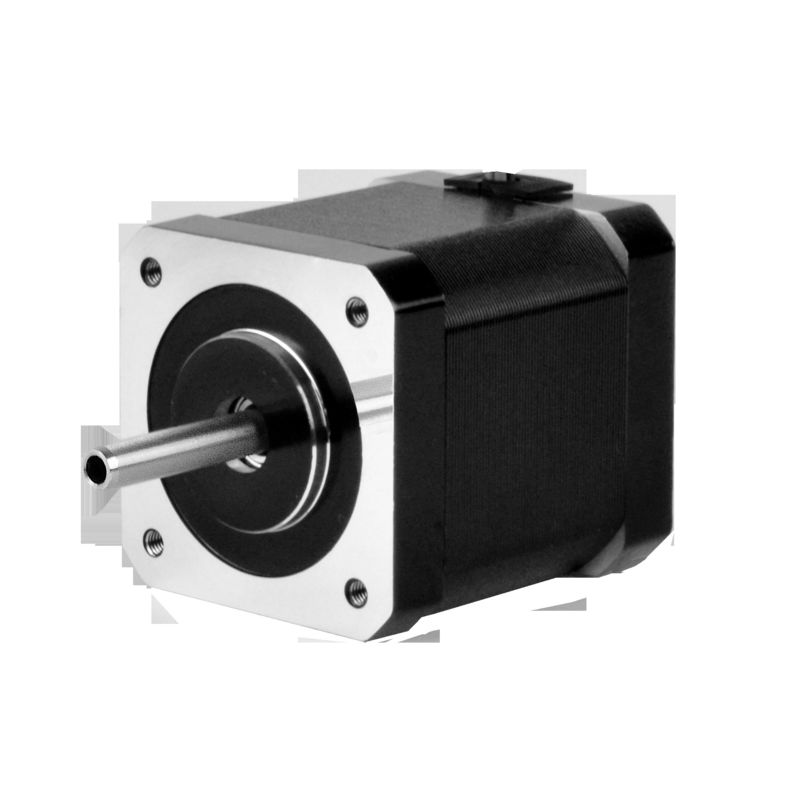

42HS060シリーズ ホールシャフト2相ハイブリッドステップモーター
1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
ステップモーターとその制御技術は,現在非常に成熟しているにもかかわらず,正しく使用されていない場合,まだステップ損失,すなわち位置誤差などの状況がある可能性があります.問題を分析し,解決策を考える.
方向を変えるときにパルスを失うことが,不正確な位置付けにつながります
方向を変えると パルスが失われます つまり どの方向でも正確です しかし方向が変わるとすぐに 誤りが蓄積され偏見が大きいほど.
解決策: 一般的に,ステップパードライバは,方向とパルス信号に一定の要求があります.例えば,方向信号は,パルスの最初の上昇または減少のエッジが到着する数マイクロ秒前に決定されます (異なるドライバーには異なる要件があります)必要な方向に逆の方向に動きます. 最後に,問題は,それがますます偏ったように現れるでしょう.小規模な小区画がより顕著になる主な解決策は ソフトウェアを使って 脈動の論理を変更したり 遅延を加えたりすることです
初期速度が高すぎ,加速が大きくなり,時にはステップ損失を引き起こす.
解決策: ステップモーターの特性により,特に負荷慣性の大きい場合,初期速度が高すぎてはならない.初期速度が1r/s未満であることを推奨する.影響が小さいように同じ加速が大きすぎると,システムにも大きな影響を与えるでしょう.
エンジンの出力トルクが不十分
解決策:モーターの電流を適切に増やし,プログレシブドライバの電圧を増やし (オプションドライバに注意を払い),より高いトルクを持つモーターを選択します.
環境の電磁干渉は制御器やドライバーの誤操作を引き起こし,位置付けが不正確になります.
障害源を特定し,シグナル線に遮断線を使用することで,空間距離を増やすようなステップシステムに対する電磁気干渉を減らす必要があります.制御器やドライバーの良好な接地を保証し,通信チャネルを遮断し,反干渉能力を向上させる.
解決策:
カイフルPRMCASハイブリッドステップモーターの応用
ステップモーターは主にCNC機械製造に使用されています.この分野では主に使用される理由は,モーターはA/D変換を必要とせず,直接デジタルパルス信号を角位移動に変換することができます機械機器に必要があり,他の多くの種類のモーターでは達成できません.したがって,ステップモーターは,CNCマシンの最も理想的な実行コンポーネントであると言えます機械の製造分野でも広く使用されます.
ステップモーターは,自動給餌機や汎用フロッピーディスクドライブなどの他の多くの機械にも使用できます.プリンターやプロッターにも使えます.
ステップモーターは,高速スタート・ストップ・ポジショニングの特徴があり,デジタル制御の分野でポジション制御のためのアクチュエータとしてしばしば使用されます.ステップモーターの高速運転で, 駆動回路は,十分なトルクを生成するために必要な技術仕様に可能な限り近いステップモーターのローリングに駆動電流を供給する必要があります.ステップモーター表面の最大許容温度ステップモーターはドライバと組み合わせて使用され,多くのドライバは細分機能をサポートし,非常に小さなステップ角度とより正確な制御を達成します.スピードが増加するとステップモーターのトルクは減少します一般的なステップモーターの精度は,ステップモーターの角度の3~5%であり,蓄積しない.ステップモーターは,低速で正常に動作できますが,一定の速度を超えて起動することはできません.笛を吹く音に伴い,.
ATM機,インクジェットプリンター,彫刻機,写真機,スプレー機器,医療機器,コンピュータ周辺機器,大規模なストレージ機器に広く使用されています精密器具産業制御システム,オフィス自動化,ロボット,その他の分野,特にスムーズな動作,低騒音,迅速な応答,長い使用寿命を必要とするアプリケーションに適していますそして高出力トルク.
機械工業
ステップモーターは,主に機械ツールの供給と位置付けを制御するために,機械ツールの業界で広く使用されています.ステップモーターは,正確に作業部品の加工位置と速度を制御することができますさらに,ステップモーターは,機械ツールの自動給餌およびツール交換機能を制御するためにも使用できます.
自動化機器
ステップモーターは,自動生産ライン,自動包装機械,自動処理ロボットなど,自動化機器にも広く使用されています.ステップモーターは,正確に機器の動きと位置を制御することができます効率的な自動生産を実現する.
電子機器
ステップモーターは,電子機器でも特定の用途があります. 例えば,電子製品の製造の様々な段階,例えば溶接ペスト印刷,SMT配置,リフロー溶接,視覚検査ATM,自販機,3Dプリンター,スキャナー,プリンターなど,多くのデバイスで使用できます.など.
医療機器
ステップモーターは,医療機器,医療ロボット,外科機器などにも使用されています.ステップ モーター は ロボット や 手術 器具 の 動き と 位置 を 正確 に 制御 する高精度な手術と治療を可能にします
自動車産業
ステップモーターは,座席調整機,エアコンドアコントローラなど,自動車産業でも使用されています.ステップモーターは,正確に位置と移動を制御することができます 車椅子とエアコンのドア車の快適さと安全性を向上させる.
ロボット学分野
ステップモーターは,産業ロボット,サービスロボットなど,ロボット分野でも広く使用されています. ステップモーターは,ロボットの動きと位置を正確に制御できます.効率的な生産とサービスを実現する.
ステップモーターは多くの分野で幅広い用途があり 高度な精度,高速応答速度多くの自動化機器のコアコンポーネントになりますテクノロジーの継続的な進歩とともに,ステップモーターの応用分野は拡大し,深化し続けます.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径5mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 10N |
| マックス 放射線負荷 | 25N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制トルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | g | mm | |
| 42HS060~1964S-47 | 1.96 | 1.9 | 4 | 0.6 | 2.5 | 73 | バイ (4) | 350 | 47.5 |
| 42HS060-1404S-47 | 1.4 | 3.5 | 7.4 | 0.6 | 2.5 | 73 | バイ (4) | 350 | 47.5 |
| 42HS060-1004S-47 | 1.0 | 7.2 | 15 | 0.6 | 2.5 | 73 | バイ (4) | 350 | 47.5 |
| 42HS060-0704S-47 | 0.7 | 13.8 | 29 | 0.6 | 2.5 | 73 | バイ (4) | 350 | 47.5 |
4機械的寸法 (ミリ)
5接続器とリードの寸法をマッチングする
6配線図
7トーク速度曲線
|
|
