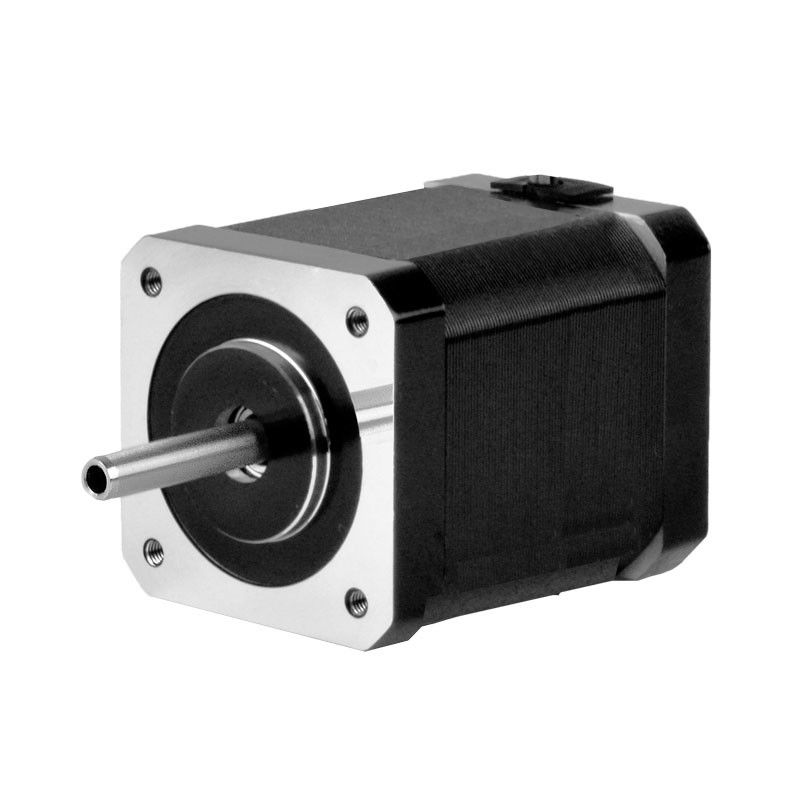

| ブランド名: | PRMCAS |
| モデル番号: | 42HS089 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
ステップモーターとその制御技術が現在非常に成熟しているにもかかわらず,正しく使用しなければ,ステップ損失,すなわち位置誤差の状況が依然として起こり得ます.次に,ステップモーターの制御技術について分析します.位置誤差の一般的な原因と解決策.
ステップモーターの位置誤りの理由
大荷重の慣性
ステップモーターによって駆動される負荷の慣性が大きいとき,その慣性は慣性力を生成します.ステップモーターコントローラの出力電流波形が,実際の必要な電流波形と一致しないようにするステップモーターの位置が誤っている.
ステップモータードライバは正しく設定されていません.
ステップモータードライバーの誤った設定,例えば細分,ステップアングル,その他のパラメータ設定は,ステップモーターの位置誤差の増加につながる可能性があります.
ステップモーターコントローラーのパルス信号出力は不安定です
ステップモーター制御器のパルス信号出力が不安定である場合,ステップモーターの位置が不正確になる可能性があります.制御信号の長距離送信を使用する際にこの状況はより一般的です.
ステップモーターが損傷した
ステップモーターのローターまたはステータが損傷したり,ベアリングが損傷したり,ステップモーターの位置誤りを引き起こす可能性があります.
ステップモーターの位置誤差を解決する方法
制御負荷慣性
ステップモーターの位置誤差は負荷慣性の減少によって軽減することができます.例えば,慣性負荷を持つステップモーターを運転するときに,負荷慣性モードを変更して,ショックアブソーサーを設置するなどの方法が,負荷慣性を減らすために使用することができます..
ドライバーのパラメータを正しく設定
位置の正確性を確保するために,ステップモータードライバの分割とステップアングルのパラメータを正しく設定します.
安定した出力パルス信号
高精度パルス発電機や調節可能なフィルタを使用して出力パルス信号を安定させ,ステップモーターの位置誤差を減らすことができます.
損傷したステップモーター部品を交換
ステップモーターが損傷した場合,ステップモーターの正常な動作を回復するために,対応する部品を交換する必要があります.
カイフルPRMCASハイブリッドステップモーターの応用
主に産業,航空宇宙,ロボット,精密測定,その他の分野で使用されます. 衛星追跡用光電子テオドライト,軍事機器,通信・レーダー機器現在,モーターの相数はステップアングルによって制限されず,製品設計に便利性をもたらしています.ステップモーターのサブディビジョンドライブ技術,切断常流駆動,計器パルス幅調節駆動,電流ベクトル常振幅の均一回転駆動制御が採用されています.ステップモーターの動作精度を大幅に改善し,中低功率アプリケーションにおける高速および精度の方向にステップモーターの開発を促進する.
カイフルハイブリッドステップモーターは,現在,彫刻機,レーザーマシン,CNC機械,繊維機械,衣料機械などの様々な自動化機器や機器に広く使用されています.医療機器電子加工機器,包装機械など
ロボット学分野
ロボットの腕の動きと方向を制御するために ステップモーターが広く使用されています ロボットにパルス信号を送ることでロボット は 簡単 で 精確 な 方法で 物 を 拾い上げ て 置く こと が でき ます.
印刷装置
印刷・組立業界では,ステップモーターは,印刷機上のロール,ディスク,その他の動く部品の動きを制御することで,高品質の印刷と組立を実現します.
医療機器
医療機器の分野では,ステップモーターを使用して,外科ロボットや医療機器の自動位置付けと移動を制御します.
3Dプリンタ
3Dプリンタ技術では,ステップモーターは,プリンタヘッドの動きを制御することで複雑な3D構造や形状を達成することができます.
産業自動化
工業自動化において,ステップモーターは,彫刻機,レーザー機,CNC機械,繊維機械と衣料品機械医療機器,測定機器,電子処理機器,包装機械,その他の自動化機器および機器.
ステップモーターは様々な用途で不可欠な部品になりました安定した動きと正確な制御によって様々な装置や機械が複雑な動作を完了するのを助ける.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径5mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 10N |
| マックス 放射線負荷 | 25N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制トルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | g | mm | |
| 42HS089-2304S-59 | 2.3 | 1.6 | 4 | 0.89 | 3.0 | 110 | バイ (4) | 470 | 59.5 |
| 42HS089-1654S-59 | 1.65 | 3.3 | 7.7 | 0.89 | 3.0 | 110 | バイ (4) | 470 | 59.5 |
| 42HS089-1154S-59 | 1.15 | 6.4 | 15 | 0.89 | 3.0 | 110 | バイ (4) | 470 | 59.5 |
| 42HS089-0824S-59 | 0.82 | 12.9 | 30 | 0.89 | 3.0 | 110 | バイ (4) | 470 | 59.5 |
4機械的寸法 (ミリ)
5接続器とリードの寸法をマッチングする
6配線図
7トーク速度曲線
|
|
