| ブランド名: | PRMCAS |

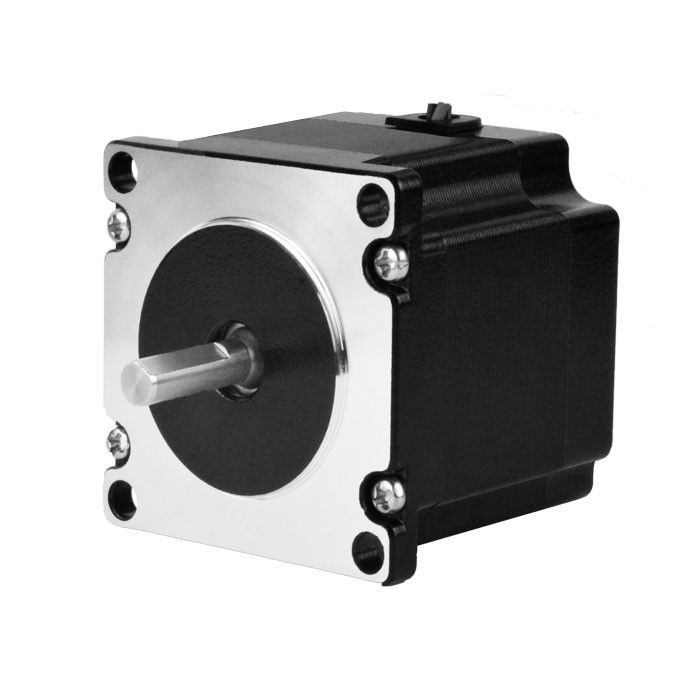

| モデル番号: | 57HS130シリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
現在,ステップモーターは,動き制御の分野で広く使用されています.注目すべきいくつかの問題ハイブリッドステップモーターを使用する場合
速度が上がるとステップモーターのトルクは減ります
ステップモーターが回転すると,モーターの各相巻きの誘導力は逆電動力を形成する.速度が高くなるほど,逆電動力が大きい.このケースでは周波数 (または速度) が増加するとモーターの相電流が減り,扭矩が減少します.
ステップモーターは低速でうまく動作できますが,一定の速度を超えると起動しないか,大きな音が鳴る可能性があります.
ステップモーターには技術パラメーターがあります. 無負荷の始動周波数です. これは, ステップモーターが無負荷の条件で正常に起動できるパルス周波数です.パルス周波数がこの値を超えると,モーターは正常に起動できず,ステップ損失やローターのブロックが発生する可能性があります.負荷で,起動周波数は低くなければなりません.モーターが高速回転を達成するには,パルス周波数で加速プロセスがあるはずですつまり,スタート周波数が低いこと.必要な高周波に達するために一定の加速を加えなければならない (モーターの速度は低速から高速に増加する).
低速運転中に2相ハイブリッドステップモーターの振動と騒音を克服するには?
ステップモーターの固有の欠点は,低速回転時の高振動と騒音であり,一般的に以下の解決法で克服することができます.
A. ステップモーターが rezonance ゾーンで正確に動いている場合,減速比を変更するなどの機械伝送は resonance ゾーンを回避できます.
B. 最も広く使用され便利な方法は,分割機能を持つドライバを使用することです.
C. ステップモーターを3相または5相のステップモーターのような ステップ角度が小さいステップモーターに置き換える.
カイフルPRMCASハイブリッドステップモーターの応用
主に産業,航空宇宙,ロボット,精密測定,その他の分野で使用されます. 衛星追跡用光電子テオドライト,軍事機器,通信・レーダー機器現在,モーターの相数はステップアングルによって制限されず,製品設計に便利性をもたらしています.ステップモーターのサブディビジョンドライブ技術,切断常流駆動,計器パルス幅調節駆動,電流ベクトル常振幅の均一回転駆動制御が採用されています.ステップモーターの動作精度を大幅に改善し,中低功率アプリケーションにおける高速および精度の方向にステップモーターの開発を促進する.
カイフルハイブリッドステップモーターは,現在,彫刻機,レーザーマシン,CNC機械,繊維機械,衣料機械などの様々な自動化機器や機器に広く使用されています.医療機器電子加工機器,包装機械など
ロボット学分野
ロボットの腕の動きと方向を制御するために ステップモーターが広く使用されています ロボットにパルス信号を送ることでロボット は 簡単 で 精確 な 方法で 物 を 拾い上げ て 置く こと が でき ます.
印刷装置
印刷・組立業界では,ステップモーターは,印刷機上のロール,ディスク,その他の動く部品の動きを制御することで,高品質の印刷と組立を実現します.
医療機器
医療機器の分野では,ステップモーターを使用して,外科ロボットや医療機器の自動位置付けと移動を制御します.
3Dプリンタ
3Dプリンタ技術では,ステップモーターは,プリンタヘッドの動きを制御することで複雑な3D構造や形状を達成することができます.
産業自動化
工業自動化において,ステップモーターは,彫刻機,レーザー機,CNC機械,繊維機械と衣料品機械医療機器,測定機器,電子処理機器,包装機械,その他の自動化機器および機器.
ステップモーターは様々な用途で不可欠な部品になりました安定した動きと正確な制御によって様々な装置や機械が複雑な動作を完了するのを助ける.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径6.35mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 15N |
| マックス 放射線負荷 | 90N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制するトルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | g | mm | |
| 57HS130-3504S-54-6.35F | 3.5 | 0.8 | 2.4 | 1.3 | 2.8 | 260 | バイ (4) | 670 | 53.5 |
| 57HS130-2504S-54-6.35F | 2.5 | 1.5 | 4.7 | 1.3 | 2.8 | 260 | バイ (4) | 670 | 53.5 |
| 57HS130-1704S-54-6.35F | 1.7 | 3.0 | 10.3 | 1.3 | 2.8 | 260 | バイ (4) | 670 | 53.5 |
| 57HS130-1254S-54-6.35F | 1.25 | 5.7 | 18.6 | 1.3 | 2.8 | 260 | バイ (4) | 670 | 53.5 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
