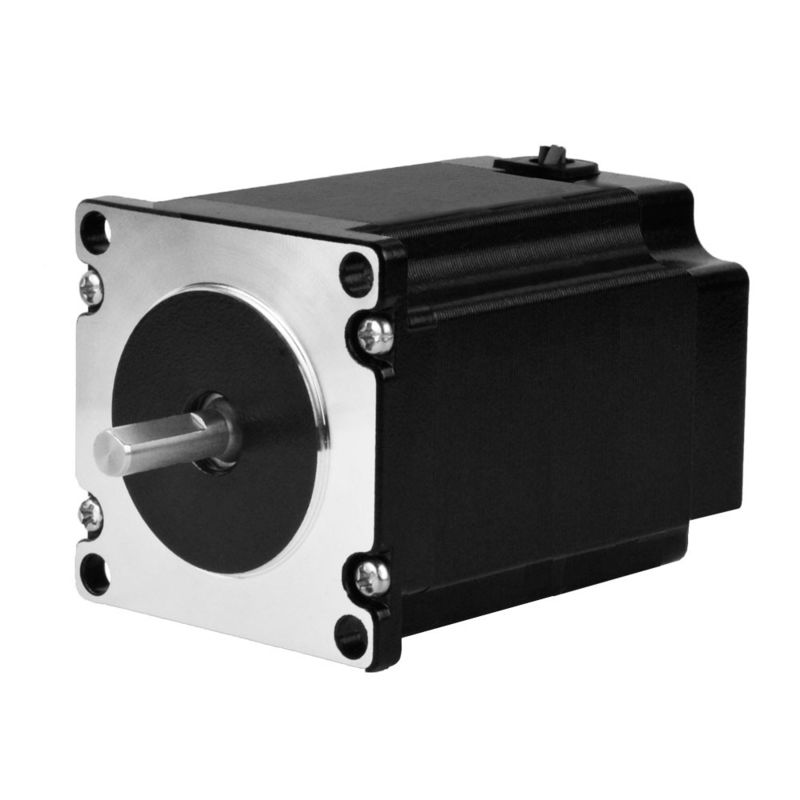

| ブランド名: | PRMCAS |
| モデル番号: | 57HS310シリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |
1製品概要
ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.
ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.
ステップモーターは,インパルス信号をコーナー移動またはライン移動に変換する運動実行機関です.例として最もよく使用されるハイブリッドステップモーターを挙げると,主要な特徴フォローしている.
高い負荷容量ステップモーターの速度は負荷の大きさに影響を受けません.通常のモーターとは異なり,負荷が増加すると速度が低下します.ステップモーターの速度と位置には厳しい要件があります.
便利な制御ステップモーターは"ステップ"で回転し デジタル特性は明らかです
シンプルな構造速度と位置制御の伝統的な機械構造は,より複雑で,調整が困難です.ステップモーターを採用した後,機械全体の構造はよりシンプルです同時に,特別な保守は必要なく,失敗率は非常に低い.
100% 止まり 震えませんステップモーターは位置,速度などフィードバックに依存しないため,入力パルスが停止すると,ステップモーターは絶対停止状態になります.サーボモーターは完全に停止することはできませんステップモーターの特徴は高い精度のアプリケーションの必要性において非常に人気があります.
低騒音だ適切な分断設定により,ステップモーターは非常にスムーズに動作し,ノイズは小さいため,特にノイズに敏感なアプリケーションに適しています.
ステップモーターの使用寿命には影響しませんが, ステップモーターの使用寿命には影響があります.敏感なアプリケーションの加熱には適さないしかし,ステップドライブ制御アルゴリズムの実装により,入力電流調整範囲はますます大きくなり,モーターの加熱を大幅に削減するのに役立ちます.
カイフルPRMCASハイブリッドステップモーターの応用
主に産業,航空宇宙,ロボット,精密測定,その他の分野で使用されます. 衛星追跡用光電子テオドライト,軍事機器,通信・レーダー機器現在,モーターの相数はステップアングルによって制限されず,製品設計に便利性をもたらしています.ステップモーターのサブディビジョンドライブ技術,切断常流駆動,計器パルス幅調節駆動,電流ベクトル常振幅の均一回転駆動制御が採用されています.ステップモーターの動作精度を大幅に改善し,中低功率アプリケーションにおける高速および精度の方向にステップモーターの開発を促進する.
カイフルハイブリッドステップモーターは,現在,彫刻機,レーザーマシン,CNC機械,繊維機械,衣料機械などの様々な自動化機器や機器に広く使用されています.医療機器電子加工機器,包装機械など
ロボット学分野
ロボットの腕の動きと方向を制御するために ステップモーターが広く使用されています ロボットにパルス信号を送ることでロボット は 簡単 で 精確 な 方法で 物 を 拾い上げ て 置く こと が でき ます.
印刷装置
印刷・組立業界では,ステップモーターは,印刷機上のロール,ディスク,その他の動く部品の動きを制御することで,高品質の印刷と組立を実現します.
医療機器
医療機器の分野では,ステップモーターを使用して,外科ロボットや医療機器の自動位置付けと移動を制御します.
3Dプリンタ
3Dプリンタ技術では,ステップモーターは,プリンタヘッドの動きを制御することで複雑な3D構造や形状を達成することができます.
産業自動化
工業自動化において,ステップモーターは,彫刻機,レーザー機,CNC機械,繊維機械と衣料品機械医療機器,測定機器,電子処理機器,包装機械,その他の自動化機器および機器.
ステップモーターは様々な用途で不可欠な部品になりました安定した動きと正確な制御によって様々な装置や機械が複雑な動作を完了するのを助ける.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,直径8.0mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 15N |
| マックス 放射線負荷 | 90N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制するトルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | 体重 | mm | |
| 57HS310-4404S-100-8F | 4.4 | 0.81 | 3.0 | 3.1 | 12 | 680 | バイ (4) | 1.46 | 99.5 |
| 57HS310-3104S-100-8F | 3.1 | 3.1 | 11.8 | 3.1 | 12 | 680 | バイ (4) | 1.46 | 99.5 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
