ハイブリッドステッピングモーター
>

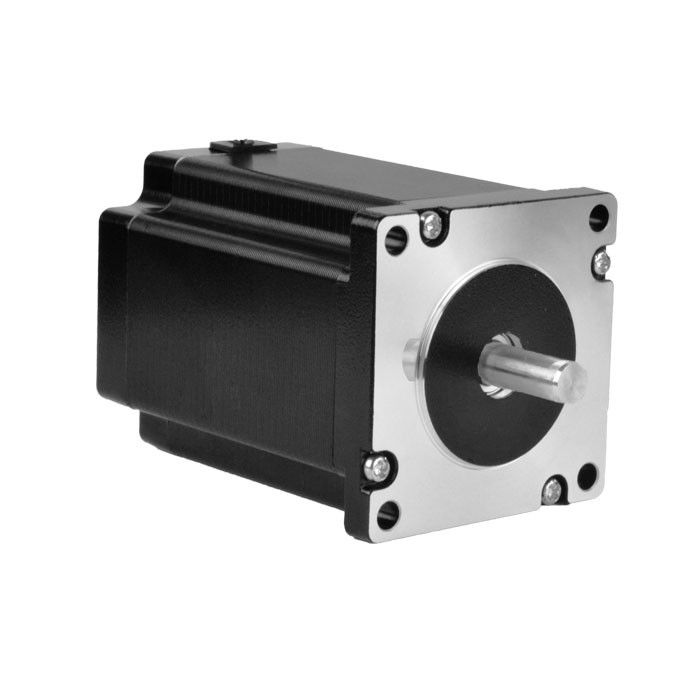

60HS310シリーズ 2相ハイブリッドステップモーター

60HS310シリーズ 2相ハイブリッドステップモーター

ブランド名: PRMCAS
モデル番号: 60HS310シリーズ
MOQ: ≥50PCS
パッケージの詳細: 箱ごとに50個
支払条件: 会社口座に基づくT/T
詳細情報
起源の場所:
中国
証明:
CE, ROHS, CCC
フレームサイズ:
ネマ24 60mm
段階:
2 段階
ステップアングル:
1.8°
角度の正確さ:
0.09°
定位電流:
2.8/4.0 A
保持トルク:
3.1 N.m
ワイヤー:
4
ハイライト:
最高性能,長寿命,高速,滑らかさ
シャフトタイプ:
単一シャフト
カスタマイズ:
サポート
供給の能力:
月に1万個
ハイライト:

60HS310シリーズのハイブリッドステップモーター

製品説明

1製品概要

ステップモーターは,電気パルス信号を対応する角位移動または線位移動に変換するモーターです.振動の量と周波数を使用して,回転を制御することができます (回転角度,回転速度) の自動化アプリケーションでは,各パルスに対して,モーターローターは角度または向上に回転し,その出力角度シフトまたはライン移動は入力パルスに比例します.速度はパルス周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.

超負荷でない場合,モーターの速度と停止位置は,負荷変化の影響を受けることなく,パルス入力頻度と数にのみ依存します.モーターにパルス信号を追加ステップモーターは周期的なエラーしか発生せず 累積的なエラーも発生しませんステップモーターを自動化速度で広く使用する位置,および他の制御フィールドを簡単に.

ステップシステムの性能はさらに向上しました. ステップパーのシステムが過負荷にならない場合,ステップ損失はほとんどないでしょう.ステップパーが普及し,多くの種類の産業自動化運動制御アプリケーションで広く使用されています.



高温永磁石と高品質の冷物鋼板で作られています. 私たちのステップモーターの範囲は非常に豊かです.20mmから150mmのフレームサイズをカバーする運転手,閉ループのステップモーター,ブレーキのステップモーターなど

一般的には,ステップモーターの特性対象となるのは

ゆっくり運転して

入力電流がどう変わろうとも 負荷が駆動できる限り ステップモーターは最小の角度に従って動きます

フィードバック信号は必要ありませんステップモーターは,駆動によって与えられたパルス周波数と量に従って動き,モーターの実際の状態フィードバックに依存する必要はありません.

位置付けの誤りは蓄積しない.ステップモーターが蓄積しない理由は,実際の位置を知る必要はありませんが,回転ステップの数を知る必要があります. したがって,ステップモーターは各ステップの信号のみを受け取る必要がある., そしてステップ角度に従って移動します. 開始場所やターゲット位置を知ることは必要ありません. これにより,エラーの蓄積の問題を回避できます. さらに,ステップモーターの動作原理により,動きは離散で,連続的な蓄積誤差なしに特定の角度から行われます..

ステップモータードライバーの原則は シンプルで 簡単に制御システムを開発できます

ステップモーターは,高電力密度,高出力トルク,低騒音,低振動,スムーズな回転,高エネルギー変換効率,安定性と信頼性,長寿命などの特徴を持っています.同時に柔軟なカスタマイズもサポートしています



カイフルPRMCASハイブリッドステップモーターの応用

Kaifullハイブリッドステップモーターは,主にデジタル制御システムで使用され,高精度で信頼性の高い動作です.位置検出と速度フィードバックを使用した場合,閉ループ制御も達成できますステップモーターは,デジタルからアナログ変換装置,CNC機械工具,コンピュータ周辺機器,自動記録機,時計など,デジタル制御システムに広く使用されています. さらに,,工業自動化生産ラインや印刷機器などにも使われています

Kaifull ステップモーターの応用シナリオは非常に幅広く,以下はいくつかの応用例です.

産業分野:ステップモーターは,自動車機器,機械ツールの自動化生産機器,ロボット製造,検査,プロセスフローに使用されています.

セキュリティフィールド: 監視カメラの PAN/ZOOM/TILT のような監視製品に使用される.

医療分野 医療用スキャナー,サンプラー,デジタルオラル写真に使用される水力ポンプ,換気機,血液分析機

消費電子機器の分野電子製品の製造の様々な段階,例えば溶接ペスト印刷,SMT配置,リフロー溶接,視覚検査,端末付きケーブルの製造に使用されます.配送機3Dプリンターなど

精密機器と楽器:ATM機,インクジェットプリンター,彫刻機,写真機,スプレー塗装機器,コンピュータ周辺機器,大規模なデータ保存装置,精密機器に使用されます.産業制御情報システム特にスムーズな動作,低騒音,迅速な応答,長い使用寿命,高出力トルクを持つアプリケーションに適しています.

繊維機械: コンピュータ化刺身機などの繊維機械機器に広く使用されています.これらのステップモーターは,低トルク保持,高速応答速度,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転低運転騒音安定した動作,良好な制御性能,低コスト

平らなモバイルデバイスレーザー切断機,プリンター,スキャナーなど

測定器具:高精度3Dスキャナー,光学測定機器など

医療機器: 医療器具や外科用器具などに使われる

カメラのレンズ光学装置を焦点化したり移動したりするために使われます

これらのアプリケーションシナリオでは,ステップモーターは,通常,高度な精度,低騒音,迅速な応答,およびポジショニング,制御,異なる産業の性能要件.



2ハイブリッドステップモーター 一般技術仕様



ステップアングル 1.8° (2段階)
ステップアングルの精度 0.09°
シャフトタイプ シングル,直径8.0mm (カスタマイズ可能)
温度上昇 80 °C未満 (電流)
最大 表面温度 最大100°C
環境温度 -20 °C ~ +50 °C
隔熱度 100MΩ分 クラスB
介電力強度 1分間に 500 VAC
マックス 軸負荷 20N
マックス 放射線負荷 90N (10mmからマウント表面)
証明書 ROHS,CE,CCC (顧客の必要に応じて)



3ハイブリッドステップモーター性能データシート

モデル 流動 抵抗力 誘導力 保持トルク 抑制するトルク ローターの慣性 双極/単極 体重 長さ
  A/Ø オー/オー mH/Ø N.m N.cm g.cm2 #リードの # 体重 mm
60HS310-2804S-85-8F 2.8 1.84 7.0 3.1 9 900 バイ (4) 1.3 84.5
60HS310-4004S-85-8F 4.0 0.93 3.5 3.1 9 900 バイ (4) 1.3 84.5





4機械的寸法 (ミリ)

60HS310シリーズ 2相ハイブリッドステップモーター 0



5配線図

60HS310シリーズ 2相ハイブリッドステップモーター 1



6トーク速度曲線

 60HS310シリーズ 2相ハイブリッドステップモーター 2
