| ブランド名: | PRMCAS |
| モデル番号: | 20AHS0028 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

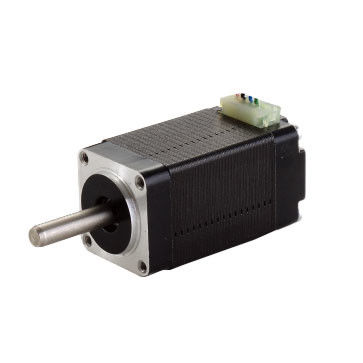

1製品概要
ステップモーターは 電気パულსを角の移動に変換する 執行機関です正確なポジショニングの目的を達成するためにパルスの数を制御することで,角度移動を制御することができます同時に,速度調節の目的を達成するためにパルス周波数を制御することで,モーターの回転速度と加速を制御することができます.
現在,最も広く使用されているステップモーターです. そして,誰もがステップモーターを知っている. ここでは,私たちのアプリケーションのために正しいステップモーターを選択する方法について簡単に紹介します..
適切なステップモーターをどのように選ぶか?
ステップモーターのトルクの選択
ステップモーターのトルクは,従来のモーターの"パワー"に似ています. もちろん,本質的な違いがあります.ステップモーターの物理構造は,ACとDCモーターと完全に異なるし,出力力は変動することができます.
一般的には,動作中のトルク需要に応じてモーターサイズを選択します.例えば,必要なトルクが0.8N.M未満の場合,フレームサイズ20/28/35/39/42mmのステップモーターが適しています.必要なトルクが約1Nである場合.M, 57mmモーターを選択します. 必要なトルクが数N.Mまたはそれ以上の場合,通常,フレームサイズ86/110/130mmまたはそれ以上のステップモーターを選択します.
ステップモーターの速度選択
ターゲットのステップモーターの速度は特に考慮されるべきです. モーターの出力トルクは速度に逆比例しています.ステップモーターの回転が低いとき (500~600rpmまたはそれより低い回転)モーターの回転が増加すると,モーターのトークは減少し,特に1000rpm以上の速度では減少します.
時には高速モーターが必要な場合,コイル抵抗,感電率,およびステップモーターの他の指標を注意深く考慮する必要があります.感電量が少し少ないモーターを選ぶ方が良いしかし,低速で大きなトルクが欲しい場合は,インダクタンスが10mH未満でないステップモーターの方がよい.
負荷なしの起動周波数の選択
短時間で頻繁に起動し停止し,速度が約1000rpm (またはそれ以上) であれば,通常は"加速起動"が必要です負荷なしのスタート周波数が高いモーターが必要です.
段階選択
ステップモーターの段階数について,多くの顧客は十分な注意を払っていない.実際には,異なる段階を持つステップモーターの性能は異なります.,ステップが小さくなり,動作する振動が小さくなります.ほとんどの場合,二相モーターは十分です.しかし,より高い性能が必要な場合は,特に精度やスムーズさのために3相または5相が良いかもしれません.
保護レベルを選択する
特殊な場合のために,防水,防油,防塵などの特殊ステップモーターがあります.例えば,水中ロボット,または噴水などには防水モーターが必要です.
その他の特殊仕様
特別なステップモーターが必要な場合は,私達に連絡してください. 技術的な許可の範囲内で,我々は,電流,トルク,速度,穴のシャフト2軸,コード,帯,ベルト ブレーキなど
ステップ モーター の 幾つ か の 利点
高精度
ステップモーターの回転角は細かく制御でき,各ステップは決定された回転角に対応するので,ステップモーターの回転精度は非常に高い.伝統的なDCモーターとACモーターと比較するとステップモーターは位置と角度をより正確に制御することができ,高精度の位置制御を必要とするアプリケーションに適しています.
速度の調整範囲が広い
ステップモーターの速度は,動力電流と電圧によって決定されるので,ステップモーターは,速度調整の幅広い範囲を達成することができます. 一方,異なる負荷に応じて,ステップモーターは,運転信号を変更することによって負荷変化に適応することができます入力パルス信号の周波数に基づいて,スムーズな速度調節が達成できます.
迅速な応答速度
ステップモーターの応答速度は非常に速く,回転指示をミリ秒で完了することができる.これはステップモーター制御方法の特殊性によって決定される.伝統的なモーターは回転を達成するために加速と減速プロセスを必要としますステップモーターはパルス周波数と時間を制御することで高速回転を達成できます.
高トルク
ステップモーターは,非常に大きなトルクを生成し,高速でも高いトルクを維持することができます.これはステップモーターの特殊な運転方法によるものです.ステッパーサイクルごとに一定の出力トルクを維持できるしたがって,ステップモーターは,高いトルク生成を必要とするアプリケーションに適しています.
長寿命とコスト削減
ステップモーターの生産コストは比較的低く,小さなスペースを占め,設置と保守が簡単であるため,使用コストは非常に低い.制御信号によって位置と角度を制御する能力により複雑なセンサーと制御回路を従来の制御方法から排除し,コスト削減を可能にします.ステップモーターは,普通のDCモーターのようにブラシやコンムーターで相調整する必要はありません.摩擦を軽減します さらに,私たちはユニークな高品質の材料を使用します. だからカイフのハイブリッドステップモーターは,長い寿命があり,顧客コストをさらに削減する.
カイフルPRMCASハイブリッドステップモーターの応用
Kaifullハイブリッドステップモーターは,主にデジタル制御システムで使用され,高精度で信頼性の高い動作です.位置検出と速度フィードバックを使用した場合,閉ループ制御も達成できますステップモーターは,デジタルからアナログ変換装置,CNC機械工具,コンピュータ周辺機器,自動記録機,時計など,デジタル制御システムに広く使用されています. さらに,,工業自動化生産ラインや印刷機器などにも使われています
Kaifull ステップモーターの応用シナリオは非常に幅広く,以下はいくつかの応用例です.
産業分野:ステップモーターは,自動車機器,機械ツールの自動化生産機器,ロボット製造,検査,プロセスフローに使用されています.
セキュリティフィールド: 監視カメラの PAN/ZOOM/TILT のような監視製品に使用される.
医療分野 医療用スキャナー,サンプラー,デジタルオラル写真に使用される水力ポンプ,換気機,血液分析機
消費電子機器の分野電子製品の製造の様々な段階,例えば溶接ペスト印刷,SMT配置,リフロー溶接,視覚検査,端末付きケーブルの製造に使用されます.配送機3Dプリンターなど
精密機器と楽器:ATM機,インクジェットプリンター,彫刻機,写真機,スプレー塗装機器,コンピュータ周辺機器,大規模なデータ保存装置,精密機器に使用されます.産業制御情報システム特にスムーズな動作,低騒音,迅速な応答,長い使用寿命,高出力トルクを持つアプリケーションに適しています.
繊維機械: コンピュータ化刺身機などの繊維機械機器に広く使用されています.これらのステップモーターは,低トルク保持,高速応答速度,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転低運転騒音安定した動作,良好な制御性能,低コスト
平らなモバイルデバイスレーザー切断機,プリンター,スキャナーなど
測定器具:高精度3Dスキャナー,光学測定機器など
医療機器: 医療器具や外科用器具などに使われる
カメラのレンズ光学装置を焦点化したり移動したりするために使われます
これらのアプリケーションシナリオでは,ステップモーターは,通常,高度な精度,低騒音,迅速な応答,およびポジショニング,制御,異なる産業の性能要件.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングル,Dia. 4mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 3N |
| マックス 放射線負荷 | 15N (10mm 離着付け表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル |
流動 A/Ø |
抵抗力 オー/オー |
誘導力 mH/Ø |
保持トルク N.cm |
ローター慣性 g.cm2 |
鉛 #リードの # |
体重 体重 |
長さ mm |
マッチング ドライブ |
| 20AHS0028-0404S-38 | 0.4 | 11.0 | 4.0 | 2.8 | 3 | 4 | 0.07 | 38 | Y2SD1R5 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
