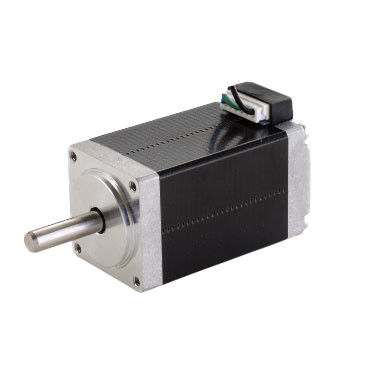

1製品概要

ステップモーターは 電気パულსを角の移動に変換する 執行機関です正確なポジショニングの目的を達成するためにパルスの数を制御することで,角度移動を制御することができます同時に,速度調節の目的を達成するためにパルス周波数を制御することで,モーターの回転速度と加速を制御することができます.

現在,最も広く使用されているステップモーターです. そして,誰もがステップモーターを知っている. ここでは,私たちのアプリケーションのために正しいステップモーターを選択する方法について簡単に紹介します..

適切なステップモーターをどのように選ぶか?

ステップモーターのトルクの選択

ステップモーターのトルクは,従来のモーターの"パワー"に似ています. もちろん,本質的な違いがあります.ステップモーターの物理構造は,ACとDCモーターと完全に異なるし,出力力は変動することができます.

一般的には,動作中のトルク需要に応じてモーターサイズを選択します.例えば,必要なトルクが0.8N.M未満の場合,フレームサイズ20/28/35/39/42mmのステップモーターが適しています.必要なトルクが約1Nである場合.M, 57mmモーターを選択します. 必要なトルクが数N.Mまたはそれ以上の場合,通常,フレームサイズ86/110/130mmまたはそれ以上のステップモーターを選択します.

ステップモーターの速度選択

ターゲットのステップモーターの速度は特に考慮されるべきです. モーターの出力トルクは速度に逆比例しています.ステップモーターの回転が低いとき (500~600rpmまたはそれより低い回転)モーターの回転が増加すると,モーターのトークは減少し,特に1000rpm以上の速度では減少します.

時には高速モーターが必要な場合,コイル抵抗,感電率,およびステップモーターの他の指標を注意深く考慮する必要があります.感電量が少し少ないモーターを選ぶ方が良いしかし,低速で大きなトルクが欲しい場合は,インダクタンスが10mH未満でないステップモーターの方がよい.

負荷なしの起動周波数の選択

短時間で頻繁に起動し停止し,速度が約1000rpm (またはそれ以上) であれば,通常は"加速起動"が必要です負荷なしのスタート周波数が高いモーターが必要です.

段階選択

ステップモーターの段階数について,多くの顧客は十分な注意を払っていない.実際には,異なる段階を持つステップモーターの性能は異なります.,ステップが小さくなり,動作する振動が小さくなります.ほとんどの場合,二相モーターは十分です.しかし,より高い性能が必要な場合は,特に精度やスムーズさのために3相または5相が良いかもしれません.

保護レベルを選択する

特殊な場合のために,防水,防油,防塵などの特殊ステップモーターがあります.例えば,水中ロボット,または噴水などには防水モーターが必要です.

その他の特殊仕様

特別なステップモーターが必要な場合は,私達に連絡してください. 技術的な許可の範囲内で,我々は,電流,トルク,速度,穴のシャフト2軸,コード,帯,ベルト ブレーキなど

ステップ モーター の 幾つ か の 利点

高精度

ステップモーターの回転角は細かく制御でき,各ステップは決定された回転角に対応するので,ステップモーターの回転精度は非常に高い.伝統的なDCモーターとACモーターと比較するとステップモーターは位置と角度をより正確に制御することができ,高精度の位置制御を必要とするアプリケーションに適しています.

速度の調整範囲が広い

ステップモーターの速度は,動力電流と電圧によって決定されるので,ステップモーターは,速度調整の幅広い範囲を達成することができます. 一方,異なる負荷に応じて,ステップモーターは,運転信号を変更することによって負荷変化に適応することができます入力パルス信号の周波数に基づいて,スムーズな速度調節が達成できます.

迅速な応答速度

ステップモーターの応答速度は非常に速く,回転指示をミリ秒で完了することができる.これはステップモーター制御方法の特殊性によって決定される.伝統的なモーターは回転を達成するために加速と減速プロセスを必要としますステップモーターはパルス周波数と時間を制御することで高速回転を達成できます.

高トルク

ステップモーターは,非常に大きなトルクを生成し,高速でも高いトルクを維持することができます.これはステップモーターの特殊な運転方法によるものです.ステッパーサイクルごとに一定の出力トルクを維持できるしたがって,ステップモーターは,高いトルク生成を必要とするアプリケーションに適しています.

長寿命とコスト削減

ステップモーターの生産コストは比較的低く,小さなスペースを占め,設置と保守が簡単であるため,使用コストは非常に低い.制御信号によって位置と角度を制御する能力により複雑なセンサーと制御回路を従来の制御方法から排除し,コスト削減を可能にします.ステップモーターは,普通のDCモーターのようにブラシやコンムーターで相調整する必要はありません.摩擦を軽減します さらに,私たちはユニークな高品質の材料を使用します. だからカイフのハイブリッドステップモーターは,長い寿命があり,顧客コストをさらに削減する.

カイフルPRMCASハイブリッドステップモーターの応用

機械工具と彫刻機械

ステップモーターは,機械機器に非常によく用いられる.機械機器では,ステップモーターは,入力と道具の引き戻し制御に使用されます.機械加工の精度と速度を向上させる異なる処理効果,高速,高効率を達成できます.

自動化機器

自動化機器におけるステップモーターの適用も非常に広範である.自動化機器では,ステップモーターは,様々な動く部品の位置と速度を制御するために使用されます.機器の自動制御を実現する高速と高い安定性などの異なる制御効果を達成できます.

印刷機

ステップモーターは,印刷機で広く使用されています. プリンターでは,ステップモーターが印刷頭の動きを制御するために使用され,テキスト,画像,チャートの正確な印刷を達成します.異なる印刷効果を達成することができます高解像度,高速度,そして高い安定性など

自動車部品

ステップモーターは,自動車部品にも非常に一般的です.自動車部品では,ステップモーターは,車の座席,バックビューミラー,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,窓自動車部品の自動制御を実現し,高速および高い信頼性などの異なる制御効果を達成することができます.

光学機器

光学機器では,ステップモーターはモジュレーター,微調整,その他の側面に広く使用されています. ステップモーターの作用が非常に遅いため,ステップモーターの角度は調整できます.彼らは様々な光学位置付けメカニズムに広く使用されています光学機器の安定性と精度を高めることができる.

医療機器

ステップモーターは,医療機器,特に刃や切手などの外科機器に広く使用されています.ステップモーター の 高精度 な 位置 付け は,手術 の 精度 を 大きく 向上 さ せるし,手術 を より 安全 に するステップモーターは,ペースメーカーや注射器などの装置にも使用できます.

精密位置付けアプリケーション

ステップモーターは定量的な動きと固定ステップ角度によって正確な位置付けタスクを完了することができ,様々な精密位置付け機器に広く使用されます.光学機器など繊維機器,コンピュータ編み機,医療機器,自動化機器など.これらの機器には通常,高精度で安定した位置付け機械が必要です.そしてステップモーターは,このような作業に最適です.

結論として,ステップモーターは,定量運動と固定ステップ角度の特性により,様々な分野で広く使用できます.より精密で効率的な機械機器の推進力を提供し,より高い生産効率と品質を達成する.

2ハイブリッドステップモーター 一般技術仕様

3ハイブリッドステップモーター性能データシート

4機械的寸法 (ミリ)

5配線図

6トーク速度曲線
