| ブランド名: | PRMCAS |
| モデル番号: | 86HS800 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

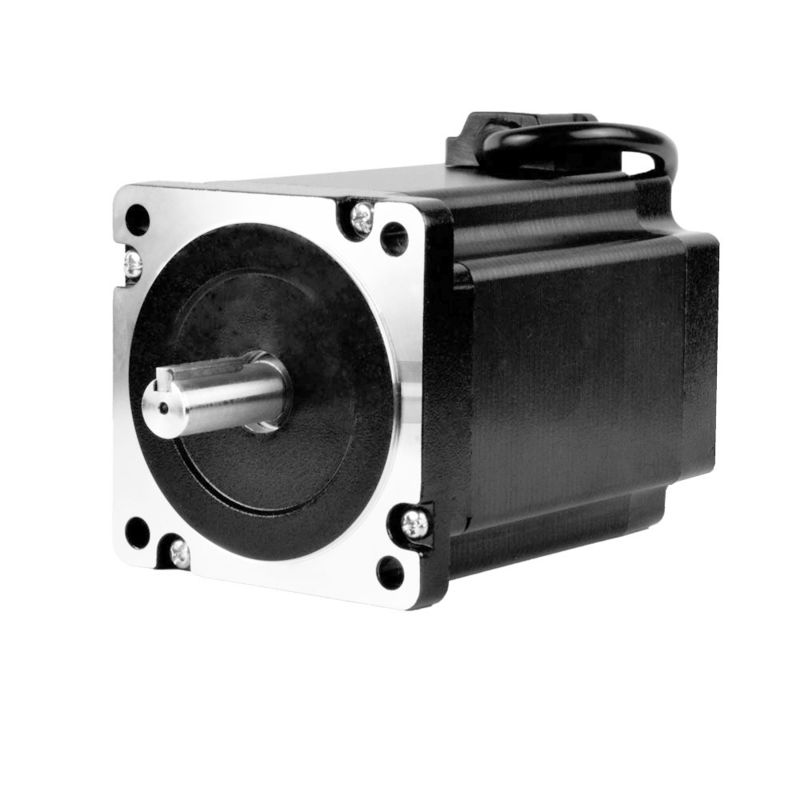

1製品概要
ステップモーターは,電気パルス信号を対応する角位移動に変換するモーターです.パルス信号のそれぞれに,ローターはそれに応じて一定の角を回します.速度は入力パルス 周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
ステップモーターと他の制御モーターの最大の違いは,デジタル制御信号 (パルス) を受信し,それに応じて角度移動に変換することです.指定位置インクリメントを取得するためにパルス信号を入力伝統的な直流制御システムと比較して,いわゆるインクリメンタル位置制御システムでは,ステップパーシステムの複雑性とコストが大幅に削減されます.ステップモーターの角移動は,入力パルス数に厳密に比例しています脈拍の周波数と脈拍の量を制御することで,モーターシャフトの速度と位置も正確に制御できます.
伝統的なステップパードライバの多くの問題を解決しました. 世界中で多くの中高端顧客があります.そして彼らは非常に私たちのステップモーターを評価し,非常にドライブ.
ステップモーターとその制御技術が現在非常に成熟しているにもかかわらず,正しく使用しなければ,ステップ損失,すなわち位置誤差の状況が依然として存在します. 次に,位置誤差の一般的な原因と解決策を分析します.
ステップモーターの位置誤りの理由
大荷重の慣性
ステップモーターによって駆動される負荷の慣性が大きいとき,その慣性は慣性力を生成します.ステップモーターコントローラの出力電流波形が,実際の必要な電流波形と一致しないようにするステップモーターの位置が誤っている.
ステップモータードライバは正しく設定されていません.
ステップモータードライバーの誤った設定,例えば細分,ステップアングル,その他のパラメータ設定は,ステップモーターの位置誤差の増加につながる可能性があります.
ステップモーターコントローラーのパルス信号出力は不安定です
ステップモーター制御器のパルス信号出力が不安定である場合,ステップモーターの位置が不正確になる可能性があります.制御信号の長距離送信を使用する際にこの状況はより一般的です.
ステップモーターが損傷した
ステップモーターのローターまたはステータが損傷したり,ベアリングが損傷したり,ステップモーターの位置誤りを引き起こす可能性があります.
ステップモーターの位置誤差を解決する方法
制御負荷慣性
ステップモーターの位置誤差は負荷慣性の減少によって軽減することができます.例えば,慣性負荷を持つステップモーターを運転するときに,負荷慣性モードを変更して,ショックアブソーサーを設置するなどの方法が,負荷慣性を減らすために使用することができます..
ドライバーのパラメータを正しく設定
位置の正確性を確保するために,ステップモータードライバの分割とステップアングルのパラメータを正しく設定します.
安定した出力パルス信号
高精度パルス発電機や調節可能なフィルタを使用して出力パルス信号を安定させ,ステップモーターの位置誤差を減らすことができます.
損傷したステップモーター部品を交換
ステップモーターが損傷した場合,ステップモーターの正常な動作を回復するために,対応する部品を交換する必要があります.
Kaifull PRMCASハイブリッドステップモーターのターゲット用途
主に産業,航空宇宙,ロボット,精密測定,その他の分野で使用されます. 衛星追跡用光電子テオドライト,軍事機器,通信・レーダー機器現在,モーターの相数はステップアングルによって制限されず,製品設計に便利性をもたらしています.ステップモーターのサブディビジョンドライブ技術,切断常流駆動,計器パルス幅調節駆動,電流ベクトル常振幅の均一回転駆動制御が採用されています.ステップモーターの動作精度を大幅に改善し,中低功率アプリケーションにおける高速および精度の方向にステップモーターの開発を促進する.
カイフルハイブリッドステップモーターは,現在,彫刻機,レーザーマシン,CNC機械,繊維機械,衣料機械などの様々な自動化機器や機器に広く使用されています.医療機器電子加工機器,包装機械など
ロボット学分野
ロボットの腕の動きと方向を制御するために ステップモーターが広く使用されています ロボットにパルス信号を送ることでロボット は 簡単 で 精確 な 方法で 物 を 拾い上げ て 置く こと が でき ます.
印刷装置
印刷・組立業界では,ステップモーターは,印刷機上のロール,ディスク,その他の動く部品の動きを制御することで,高品質の印刷と組立を実現します.
医療機器
医療機器の分野では,ステップモーターを使用して,外科ロボットや医療機器の自動位置付けと移動を制御します.
3Dプリンタ
3Dプリンタ技術では,ステップモーターは,プリンタヘッドの動きを制御することで複雑な3D構造や形状を達成することができます.
産業自動化
工業自動化において,ステップモーターは,彫刻機,レーザー機,CNC機械,繊維機械と衣料品機械医療機器,測定機器,電子処理機器,包装機械,その他の自動化機器および機器.
ステップモーターは様々な用途で不可欠な部品になりました安定した動きと正確な制御によって様々な装置や機械が複雑な動作を完了するのを助ける.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングルシャフト,直径14.0mmまたは12.7mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 60N |
| マックス 放射線負荷 | 320N (設置面から20mm) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制するトルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | 体重 | mm | |
| 86HS800-6004S-119-12.7K | 6.0 | 0.62 | 7 | 8 | 15 | 3700 | バイ (4) | 3.95 | 118.5 |
| 86HS800-3004S-119-12.7K | 3.0 | 2.48 | 28 | 8 | 15 | 3700 | バイ (4) | 3.95 | 118.5 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
