| ブランド名: | PRMCAS |
| モデル番号: | 110HS1900 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

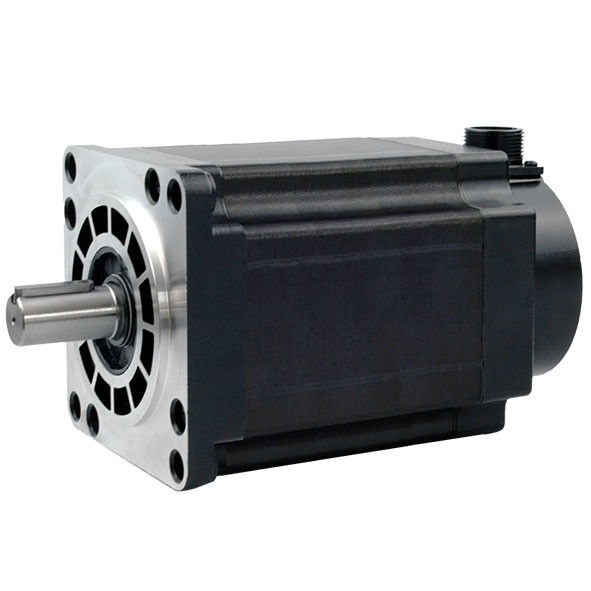

1製品概要
ステップモーターは,電気パルス信号を対応する角位移動に変換するモーターです.パルス信号のそれぞれに,ローターはそれに応じて一定の角を回します.速度は入力パルス 周波数に比例しますしたがって,ステップモーターはパルスモーターとも呼ばれます.
ステップモーターと他の制御モーターの最大の違いは,デジタル制御信号 (パルス) を受信し,それに応じて角度移動に変換することです.指定位置インクリメントを取得するためにパルス信号を入力伝統的な直流制御システムと比較して,いわゆるインクリメンタル位置制御システムでは,ステップパーシステムの複雑性とコストが大幅に削減されます.ステップモーターの角移動は,入力パルス数に厳密に比例しています脈拍の周波数と脈拍の量を制御することで,モーターシャフトの速度と位置も正確に制御できます.
伝統的なステップパードライバの多くの問題を解決しました. 世界中で多くの中高端顧客があります.そして彼らは非常に私たちのステップモーターを評価し,非常にドライブ.
ステップモーターは,インパルス信号をコーナー移動またはライン移動に変換する運動実行機関です.最もよく使われるハイブリッドステップモーターを例として,その主な特徴は以下の通りです.
高い負荷容量ステップモーターの速度は負荷の大きさに影響を受けません.通常のモーターとは異なり,負荷が増加すると速度が低下します.ステップモーターの速度と位置には厳しい要件があります.
便利な制御ステップモーターは"ステップ"で回転し デジタル特性は明らかです
シンプルな構造速度と位置制御の伝統的な機械構造は,より複雑で,調整が困難です.ステップモーターを採用した後,機械全体の構造はよりシンプルです同時に,特別な保守は必要なく,失敗率は非常に低い.
100% 止まり 震えませんステップモーターは位置,速度などフィードバックに依存しないため,入力パルスが停止すると,ステップモーターは絶対停止状態になります.サーボモーターは完全に停止することはできませんステップモーターの特徴は高い精度のアプリケーションの必要性において非常に人気があります.
低騒音だ適切な分断設定により,ステップモーターは非常にスムーズに動作し,ノイズは小さいため,特にノイズに敏感なアプリケーションに適しています.
ステップモーターの使用寿命には影響しませんが, ステップモーターの使用寿命には影響があります.敏感なアプリケーションの加熱には適さないしかし,ステップドライブ制御アルゴリズムの実装により,入力電流調整範囲はますます大きくなり,モーターの加熱を大幅に削減するのに役立ちます.
カイフル PRMCAS ハイブリッドステップモーターのアプリケーション
Kaifullハイブリッドステップモーターは,主にデジタル制御システムで使用され,高精度で信頼性の高い動作です.位置検出と速度フィードバックを使用した場合,閉ループ制御も達成できますステップモーターは,デジタルからアナログ変換装置,CNC機械工具,コンピュータ周辺機器,自動記録機,時計など,デジタル制御システムに広く使用されています. さらに,,工業自動化生産ラインや印刷機器などにも使われています
Kaifull ステップモーターの応用シナリオは非常に幅広く,以下はいくつかの応用例です.
産業分野:ステップモーターは,自動車機器,機械ツールの自動化生産機器,ロボット製造,検査,プロセスフローに使用されています.
セキュリティフィールド: 監視カメラの PAN/ZOOM/TILT のような監視製品に使用される.
医療分野 医療用スキャナー,サンプラー,デジタルオラル写真に使用される水力ポンプ,換気機,血液分析機
消費電子機器の分野電子製品の製造の様々な段階,例えば溶接ペスト印刷,SMT配置,リフロー溶接,視覚検査,端末付きケーブルの製造に使用されます.配送機3Dプリンターなど
精密機器と楽器:ATM機,インクジェットプリンター,彫刻機,写真機,スプレー塗装機器,コンピュータ周辺機器,大規模なデータ保存装置,精密機器に使用されます.産業制御情報システム特にスムーズな動作,低騒音,迅速な応答,長い使用寿命,高出力トルクを持つアプリケーションに適しています.
繊維機械: コンピュータ化刺身機などの繊維機械機器に広く使用されています.これらのステップモーターは,低トルク保持,高速応答速度,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転低運転騒音安定した動作,良好な制御性能,低コスト
平らなモバイルデバイスレーザー切断機,プリンター,スキャナーなど
測定器具:高精度3Dスキャナー,光学測定機器など
医療機器: 医療器具や外科用器具などに使われる
カメラのレンズ光学装置を焦点化したり移動したりするために使われます
これらのアプリケーションシナリオでは,ステップモーターは,通常,高度な精度,低騒音,迅速な応答,およびポジショニング,制御,異なる産業の性能要件.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングルシャフト,直径14.0mmまたは12.7mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1500 VAC 1 分間 |
| マックス 軸負荷 | 150N |
| マックス 放射線負荷 | 490N (設置面から25mm) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | ケーブルタイプ | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | g.cm2 | #リードの # | 体重 | mm | ||
| 110HS1900-6504S-150-19K | 6.5 | 0.67 | 13.12 | 19.0 | 直接 | 10900 | バイ (4) | 8.4 | 150 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
