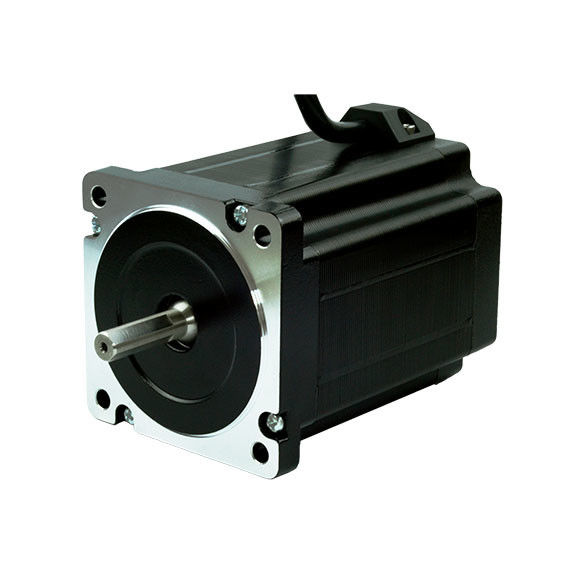

| ブランド名: | PRMCAS |
| モデル番号: | 386HS678 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
1製品概要
ステップモーターは 電気パულსを 角度移転に変換する 執行機関です正確な位置制御の目的を達成するためにパルスの数を制御することで,角度を制御することができます速度制御の目的を達成するために入力パルス周波数を制御することで,速度と加速を制御することができます.
パルスモーターとも呼ばれるステップモーターは,通常,構造的には,反応式ステップモーター (VR),永久磁石ステップモーター (PM),ハイブリッドステップモーター (HB) として分類されます.ステップモーターは,また,回転と運動の形態に応じて直線に分けることができますエンコーダーがあるかどうかによって,オープンループと閉鎖ループのステップモーターに分けることができます.
反応式ステップモーター構造はシンプルで,コストは低く,ステップ距離は小さく,1.2°まで達します.しかし,動的パフォーマンスが悪い.効率が低く,加熱量は大きく,信頼性は保証するのが難しい.
永久磁石ステップモーター: 永久磁石ステップモーターのローターは永久磁石材料ででき,ローターはステータと同じです.それは良い動的性能と大きな出力トルクによって特徴付けられていますしかし,このモーターは精度が低く,ステップが大きい (一般的に7.5°または15°).
ハイブリッドステップモーター:ハイブリッド蒸気モーターは,反応と永久磁石の両方の優位性を統合します.それは多相巻き,ローターに永久磁石材料を持っています.ステップ精度を向上させるため,ローターとステーターに複数の小さな歯大量の出力トルク,良好な動力性能,小さなステップで特徴付けられ,高精度要求の自動化アプリケーションに対応できます.
2相,3相,および5相ステップモーターの種類は,相次ぐ数値によって異なります.最も人気のあるのは,2相ハイブリッドステップモーターで,約97%の市場シェアを占めています.2相ステップモーターはよりコスト効率が良いまた,その駆動の分割またはマイクロステップ機能により満足のいく性能を持っています.
二相ステップモーターの基本ステップアングルは 1.8°/ステップです.ハーフステップドライブとマッチすると,ステップアングルは0.9°に縮小されます.マイクロステップドライバーとマッチすると,ステップアングルは最大256回に分けられる (0微小ステップあたり0.007°) で,ほとんどのアプリケーションの要求を満たすことができます.
ステップモーターとその制御技術が現在非常に成熟しているにもかかわらず,正しく使用されていない場合,ステップ損失,すなわち位置誤差など,依然として状況がある可能性があります.我々はいくつかの問題と解決策を分析します.
方向を変えるときにパルスを失うことが,不正確な位置付けにつながります
方向を変えると パルスが失われます つまり どの方向でも正確です しかし方向が変わるとすぐに 誤りが蓄積され偏見が大きいほど.
解決策: 一般的に,ステップパードライバは,方向とパルス信号に一定の要求があります.例えば,方向信号は,パルスの最初の上昇または減少のエッジが到着する数マイクロ秒前に決定されます (異なるドライバーには異なる要件があります)必要な方向に逆の方向に動きます. 最後に,問題は,それがますます偏ったように現れるでしょう.小規模な小区画がより顕著になる主な解決策は ソフトウェアを使って 脈動の論理を変更したり 遅延を加えたりすることです
初期速度が高すぎ,加速が大きくなり,時にはステップ損失を引き起こす.
解決策: ステップモーターの特性により,特に負荷慣性の大きい場合,初期速度が高すぎてはならない.初期速度が1r/s未満であることを推奨する.影響が小さいように同じ加速が大きすぎると,システムにも大きな影響を与えるでしょう.
エンジンの出力トルクが不十分
解決策:モーターの電流を適切に増やし,プログレシブドライバの電圧を増やし (オプションドライバに注意を払い),より高いトルクを持つモーターを選択します.
環境の電磁干渉は制御器やドライバーの誤操作を引き起こし,位置付けが不正確になります.
障害源を特定し,シグナル線に遮断線を使用することで,空間距離を増やすようなステップシステムに対する電磁気干渉を減らす必要があります.制御器やドライバーの良好な接地を保証し,通信チャネルを遮断し,反干渉能力を向上させる.
解決策:
カイフルハイブリッドステップモーターの応用
機械工具と彫刻機械
ステップモーターは,機械機器に非常によく用いられる.機械機器では,ステップモーターは,入力と道具の引き戻し制御に使用されます.機械加工の精度と速度を向上させる異なる処理効果,高速,高効率を達成できます.
自動化機器
自動化機器におけるステップモーターの適用も非常に広範である.自動化機器では,ステップモーターは,様々な動く部品の位置と速度を制御するために使用されます.機器の自動制御を実現する高速と高い安定性などの異なる制御効果を達成できます.
印刷機
ステップモーターは,印刷機で広く使用されています. プリンターでは,ステップモーターが印刷頭の動きを制御するために使用され,テキスト,画像,チャートの正確な印刷を達成します.異なる印刷効果を達成することができます高解像度,高速度,そして高い安定性など
自動車部品
ステップモーターは,自動車部品にも非常に一般的です.自動車部品では,ステップモーターは,車の座席,バックビューミラー,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車椅子,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,車,窓自動車部品の自動制御を実現し,高速および高い信頼性などの異なる制御効果を達成することができます.
光学機器
光学機器では,ステップモーターはモジュレーター,微調整,その他の側面に広く使用されています. ステップモーターの作用が非常に遅いため,ステップモーターの角度は調整できます.彼らは様々な光学位置付けメカニズムに広く使用されています光学機器の安定性と精度を高めることができる.
医療機器
ステップモーターは,医療機器,特に刃や切手などの外科機器に広く使用されています.ステップモーター の 高精度 な 位置 付け は,手術 の 精度 を 大きく 向上 さ せるし,手術 を より 安全 に するステップモーターは,ペースメーカーや注射器などの装置にも使用できます.
精密位置付けアプリケーション
ステップモーターは定量的な動きと固定ステップ角度によって正確な位置付けタスクを完了することができ,様々な精密位置付け機器に広く使用されます.光学機器など繊維機器,コンピュータ編み機,医療機器,自動化機器など.これらの機器には通常,高精度で安定した位置付け機械が必要です.そしてステップモーターは,このような作業に最適です.
結論として,ステップモーターは,定量運動と固定ステップ角度の特性により,様々な分野で広く使用できます.より精密で効率的な機械機器の推進力を提供し,より高い生産効率と品質を達成する.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.2° (3段階) |
| ステップアングルの精度 | 0.06° |
| シャフトタイプ | シングルシャフト,直径6.35mmまたは8.0mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1500 VAC 1 分間 |
| マックス 軸負荷 | 60N |
| マックス 放射線負荷 | 320N (10mmからマウント表面) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3ハイブリッドステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | 保持トルク | 抑制するトルク | ローターの慣性 | 双極/単極 | 体重 | 長さ |
| A/Ø | オー/オー | mH/Ø | N.m | N.cm | g.cm2 | #リードの # | 体重 | mm | |
| 386HS678-2256S-127 | 2.25 | 9.0 | 41.0 | 6.78 | 3 | 2700 | バイ (6) | 4.3 | 127 |
| 386HS678-5206S-127 | 5.2 | 2.75 | 13.7 | 6.78 | 3 | 2700 | バイ (6) | 4.3 | 127 |
4機械的寸法 (ミリ)
5配線図
6トーク速度曲線
|
|
