1製品概要

ステップモーターは 電気パულსを 角度移転に変換する 執行機関です正確な位置制御の目的を達成するためにパルスの数を制御することで,角度を制御することができます速度制御の目的を達成するために入力パルス周波数を制御することで,速度と加速を制御することができます.

パルスモーターとも呼ばれるステップモーターは,通常,構造的には,反応式ステップモーター (VR),永久磁石ステップモーター (PM),ハイブリッドステップモーター (HB) として分類されます.ステップモーターは,また,回転と運動の形態に応じて直線に分けることができますエンコーダーがあるかどうかによって,オープンループと閉鎖ループのステップモーターに分けることができます.

反応式ステップモーター構造はシンプルで,コストは低く,ステップ距離は小さく,1.2°まで達します.しかし,動的パフォーマンスが悪い.効率が低く,加熱量は大きく,信頼性は保証するのが難しい.

永久磁石ステップモーター: 永久磁石ステップモーターのローターは永久磁石材料ででき,ローターはステータと同じです.それは良い動的性能と大きな出力トルクによって特徴付けられていますしかし,このモーターは精度が低く,ステップが大きい (一般的に7.5°または15°).

ハイブリッドステップモーター:ハイブリッド蒸気モーターは,反応と永久磁石の両方の優位性を統合します.それは多相巻き,ローターに永久磁石材料を持っています.ステップ精度を向上させるため,ローターとステーターに複数の小さな歯大量の出力トルク,良好な動力性能,小さなステップで特徴付けられ,高精度要求の自動化アプリケーションに対応できます.

2相,3相,5相のステップモーターは,相次ぐ量によって区別されます.最も人気のあるのは,2相ハイブリッドステップモーターで,約97%の市場シェアを占めています.2相ステップモーターはよりコスト効率が良いまた,その駆動の分割またはマイクロステップ機能により満足のいく性能を持っています.

二相ステップモーターの基本ステップアングルは 1.8°/ステップです.ハーフステップドライブとマッチすると,ステップアングルは0.9°に縮小されます.マイクロステップドライバーとマッチすると,ステップアングルは最大256回に分けられる (0微小ステップあたり0.007°) で,ほとんどのアプリケーションの要求を満たすことができます.

高温永磁石と高品質の冷物鋼板で作られています. 私たちのステップモーターの範囲は非常に豊かです.20mmから150mmのフレームサイズをカバーする運転手,閉ループのステップモーター,ブレーキのステップモーターなど

一般的には,ステップモーターの特性対象となるのは

ゆっくり運転して

入力電流がどう変わろうとも 負荷が駆動できる限り ステップモーターは最小の角度に従って動きます

フィードバック信号は必要ありませんステップモーターは,駆動によって与えられたパルス周波数と量に従って動き,モーターの実際の状態フィードバックに依存する必要はありません.

位置付けの誤りは蓄積しない.ステップモーターが蓄積しない理由は,実際の位置を知る必要はありませんが,回転ステップの数を知る必要があります. したがって,ステップモーターは各ステップの信号のみを受け取る必要がある., そしてステップ角度に従って移動します. 開始場所やターゲット位置を知ることは必要ありません. これにより,エラーの蓄積の問題を回避できます. さらに,ステップモーターの動作原理により,動きは離散で,連続的な蓄積誤差なしに特定の角度から行われます..

ステップモータードライバーの原則は シンプルで 簡単に制御システムを開発できます

ステップモーターは,高電力密度,高出力トルク,低騒音,低振動,スムーズな回転,高エネルギー変換効率,安定性と信頼性,長寿命などの特徴を持っています.同時に柔軟なカスタマイズもサポートしています

Kaifullハイブリッドステップモーターは,主にデジタル制御システムで使用され,高精度で信頼性の高い動作です.位置検出と速度フィードバックを使用した場合,閉ループ制御も達成できますステップモーターは,デジタルからアナログ変換装置,CNC機械工具,コンピュータ周辺機器,自動記録機,時計など,デジタル制御システムに広く使用されています. さらに,,工業自動化生産ラインや印刷機器などにも使われています

Kaifull ステップモーターの応用シナリオは非常に幅広く,以下はいくつかの応用例です.

産業分野:ステップモーターは,自動車機器,機械ツールの自動化生産機器,ロボット製造,検査,プロセスフローに使用されています.

セキュリティフィールド: 監視カメラの PAN/ZOOM/TILT のような監視製品に使用される.

医療分野 医療用スキャナー,サンプラー,デジタルオラル写真に使用される水力ポンプ,換気機,血液分析機

消費電子機器の分野電子製品の製造の様々な段階,例えば溶接ペスト印刷,SMT配置,リフロー溶接,視覚検査,端末付きケーブルの製造に使用されます.配送機3Dプリンターなど

精密機器と楽器:ATM機,インクジェットプリンター,彫刻機,写真機,スプレー塗装機器,コンピュータ周辺機器,大規模なデータ保存装置,精密機器に使用されます.産業制御情報システム特にスムーズな動作,低騒音,迅速な応答,長い使用寿命,高出力トルクを持つアプリケーションに適しています.

繊維機械: コンピュータ化刺身機などの繊維機械機器に広く使用されています.これらのステップモーターは,低トルク保持,高速応答速度,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転,高速回転低運転騒音安定した動作,良好な制御性能,低コスト

平らなモバイルデバイスレーザー切断機,プリンター,スキャナーなど

測定器具:高精度3Dスキャナー,光学測定機器など

医療機器: 医療器具や外科用器具などに使われる

カメラのレンズ光学装置を焦点化したり移動したりするために使われます

これらのアプリケーションシナリオでは,ステップモーターは,通常,高度な精度,低騒音,迅速な応答,およびポジショニング,制御,異なる産業の性能要件.

2ハイブリッドステップモーター 一般技術仕様

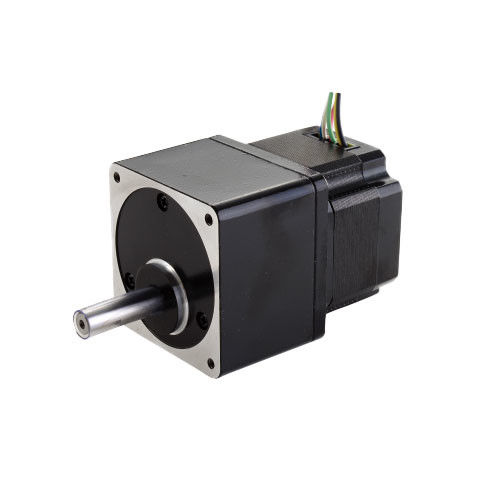

3. ハイブリッドステップモーター ギアボックス性能データシートと統合

4機械的寸法 (ミリ)


5配線図


6トーク速度曲線
