| ブランド名: | PRMCAS |
| モデル番号: | YKW85シリーズ |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

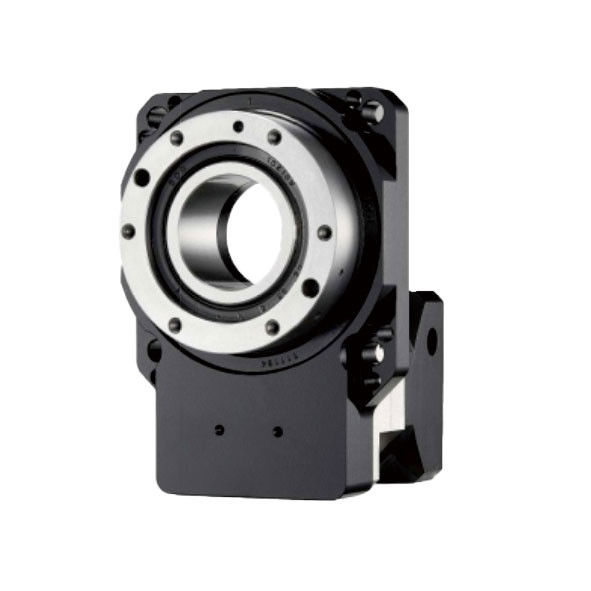

YKW85シリーズ ホールローータリーアクチュエータテーブル
1製品概要
ホールシャフト回転プラットフォームは,新しいタイプの減速器製品です.そのホールシャフトは,光学機器,カメラ,センサーなどのアプリケーションに必要な機器を簡単に統合できます.高精度な回転運動制御を実現できる.
その作業原理は,入力小規模な回転運動を作業台の回転運動に変換し,同時に,速度が減り,トルクが増加する.
機能:
回転機能:
ホールシャフト回転プラットフォームは,回転速度と方向を正確に制御できる360度の高精度回転運動を達成することができます.
持ち運び機能:
ホールシャフト回転プラットフォームは,一定の重さの物体を運ぶことができ,回転プロセス中に安定性とバランスを維持します.
位置付け機能:
ホールシャフト回転プラットフォームには,回転プラットフォーム上の物体を特定の場所に正確に位置付けることができる高精度の位置付けシステムが装備されています.
応用:
産業自動化
ホールシャフト回転プラットフォームは,加工,組み立て,テストなどの産業生産リンクで使用されます.回転プラットフォームを通じて,生産効率と品質を改善するために,作業部品は複数の角度で加工および試験することができます..
科学研究
空洞シャフト回転プラットフォームは,物理学,化学,生物学などの科学研究分野で広く使用されています.例えば,光学実験では,中空回転プラットフォームは,光にサンプルの衝突角度を調整するために使用できます.異なる角度で反射と伝播現象を研究する.
医療画像:
例えばCTスキャンでは,電磁波が電磁波を回転させ,電磁波を回転させ,より包括的で正確な画像データを取得するために,異なる角度に沿って患者の臓器や組織をスキャンするために,空洞シャフト回転プラットフォームを使用することができます.
2.命名 規則
3.YKW85シリーズ ホールローターテーブル 主な性能仕様
| ポイント | YKW85K-5 | YKW85K-10 | YKW85K-15 | YKW85K-30 |
| YKW85R-15 | YKW85R-30 | |||
| マックス トーク N.m | 15 | 10 | 15 | 10 |
| 最大軸負荷 (Ka) kg | 30 | |||
| 最大 根源力 (Fr) N.m | 20 | |||
| テーブルの速度 | 720°/秒 | |||
| 減量比 i | 5 | 10 | 15 | 30 |
| 位置付け精度 | <3arcmin> | <8arcmin について | ||
| 繰り返す 精度 | <15arcsec | <30arcsec | ||
| 精密度の寿命 h | >15000 | |||
| IPグレード | IP40 | |||
| 温度 | 20°Cから60°C | |||
| 体重 kg | 1.2 | 1.2 | 2.5 | 2.5 |
4機械的寸法 (ミリ)
YKW85K5/10の機械図は下記のように,
YKW85K15/30の機械図は下記のように
|
|
